UCC27524A1-Q1 器件是一款雙通道、高速、低側、柵極驅動器器件，能夠有效驅動 MOSFET 和 IGBT 功率開關。UCC27524A1-Q1 器件是 UCC2752x 系列的變體。UCC27524A1-Q1 器件增加了直接在輸入引腳上處理 –5V 的能力，從而提高了穩健性。UCC27524A1-Q1 器件是一款雙通道非反相驅動器。UCC27524A1-Q1 器件采用本質上將擊穿電流降至最低的設計，能夠向容性負載提供高達 5A 拉電流和 5A 灌電流的高峰值電流脈沖，同時具有軌到軌驅動能力和極小的傳播延遲（通常為 17ns）。此外，驅動器具有兩個通道之間的匹配內部傳播延遲，非常適合需要具有關鍵時序的雙柵極驅動的應用，例如同步整流器。這還允許并聯兩個通道以有效提高電流驅動能力，或用單個輸入信號驅動兩個并聯開關。輸入引腳閾值基于 TTL 和 CMOS 兼容的低電壓邏輯，該邏輯是固定的，獨立于 VDD 電源電壓。高閾值和低閾值之間的寬滯后提供了出色的抗噪性。
*附件：ucc27524a1-q1.pdf

出于保護目的，UCC27524A1-Q1 器件輸入引腳上的內部上拉和下拉電阻器可確保在輸入引腳處于浮動狀態時，輸出保持為低電平。UCC27524A1-Q1 器件功能使引腳（ENA 和 ENB）能夠更好地控制驅動程序應用程序的運行。引腳在內部上拉至 VDD 以實現高電平有效邏輯，并保持開放狀態以進行標準作。

UCC27524A1-Q1 器件采用帶外露焊盤 （DGN） 的 MSOP-PowerPAD-8 封裝。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
• 行業標準引腳輸出
• 兩個獨立的柵極驅動通道
• 5A 峰值拉電流和灌電流驅動電流
• 每個輸出的獨立啟用功能
• TTL 和 CMOS 兼容邏輯閾值，與電源電壓無關
• 具有高抗噪能力的遲滯邏輯閾值
• 能夠處理輸入端的負電壓 （–5V）
• 輸入和使能引腳電壓電平不受 VDD 引腳偏置電源電壓的限制
• 4.5V 至 18V 單電源范圍
• 在 VDD-UVLO 期間，輸出保持低電平（確保在上電和斷電時無毛刺運行）
• 快速傳播延遲（典型值為 17ns）
• 快速上升和下降時間（典型值為 3.5ns 和 6ns）
• 兩個通道之間的 1ns 典型延遲匹配
• 能夠并聯兩個輸出以實現高驅動電流
• 當輸入懸空時，輸出保持低電平
• MSOP-8 PowerPad? 封裝
• 工作結溫范圍為 –40°C 至 150°C

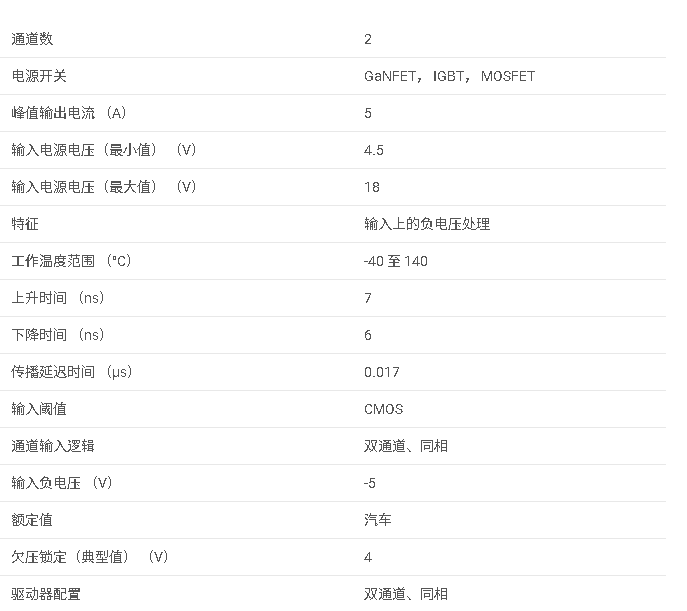

參數

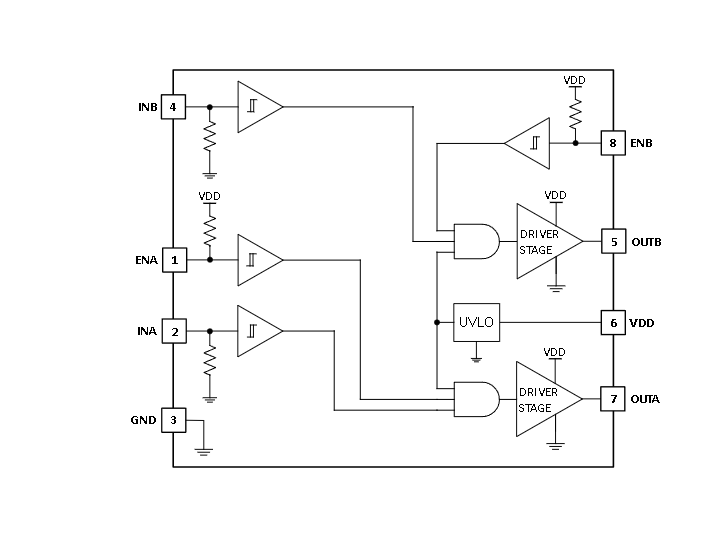

方框圖

概述

UCC4A1-Q是一款由Texas Instruments（TI）生產的雙通道、高速、低側柵極驅動器，專為驅動MOSFET和IGBT功率開關而設計。該驅動器具有A的峰值源和沉驅動電流能力，適用于汽車、開關電源、DC-DC轉換器、電機控制及新興寬禁帶功率器件（如GaN）的柵極驅動。

主要特性

• ?高電流驅動能力?：每個通道可提供高達5A的峰值源和沉電流。
• ?快速響應?：典型傳播延遲為ns，上升時間為3.5ns，下降時間為ns。
• ?低電壓輸入?：輸入電壓范圍寬，可處理低至-5V的負電壓輸入。
• ?獨立使能功能?：每個輸出通道具有獨立的使能功能，便于靈活控制。
• ?高噪聲免疫力?：具有寬滯回特性的TTL和CMOS兼容邏輯閾值，提高噪聲免疫力。
• ?寬溫度范圍?：AEC-Q0認證，適用于-0°C至+°C的環境溫度范圍。
• ?緊湊封裝?：采用MSOP-8 PowerPad封裝，體積小，熱性能優良。

應用領域

• ?汽車應用?：適用于汽車電子系統中的功率開關驅動。
• ?開關電源與DC-DC轉換器?：提供高效、可靠的柵極驅動解決方案。
• ?電機控制?：在電機驅動系統中驅動IGBT或MOSFET功率開關。
• ?新興寬禁帶功率器件?：如GaN基功率器件的柵極驅動。

功能描述

輸入與使能

• ?雙通道輸入?：具有兩個獨立的非反相輸入通道（INA和INB）。
• ?使能控制?：每個通道具有獨立的使能引腳（ENA和ENB），可通過邏輯信號控制輸出狀態。
• ?輸入保護?：內部具有上拉和下拉電阻，當輸入引腳懸空時，輸出保持低電平。

輸出特性

• ?高電流能力?：每個輸出通道可提供高達5A的峰值源和沉電流。
• ?快速開關?：具有極低的傳播延遲和快速的上升/下降時間。
• ?低電壓操作?：輸出在VDD欠壓鎖定（UVLO）期間保持低電平，確保上電和下電時的無故障操作。

電氣特性

• ?寬工作電壓范圍?：VDD供電電壓范圍為4.5V至8V。
• ?低靜態電流?：在靜態條件下，工作電流極低，有助于降低系統功耗。

典型應用

UCC4A1-Q適用于驅動各種功率開關，特別是在需要高電流驅動和快速響應的應用中。典型應用包括汽車電子系統中的功率開關驅動、開關電源和DC-DC轉換器中的柵極驅動、以及電機控制中的IGBT或MOSFET驅動等。

布局指南

• ?靠近功率開關?：為了最小化寄生電感和噪聲耦合，應將柵極驅動器盡可能靠近被驅動的功率開關。
• ?旁路電容?：在VDD和GND引腳附近放置合適的旁路電容，以支持高速開關時的瞬態電流需求。
• ?熱設計?：考慮柵極驅動器的熱耗散，確保適當?shù)纳岽胧苑乐惯^熱。
