UCC2752x 系列器件是雙通道、高速、低側柵極驅動器器件，能夠有效驅動 MOSFET 和 IGBT 電源開關。UCC2752x 采用一種從本質上就將擊穿電流降至最低的設計，可向容性負載提供高達 5A 拉電流和 5A 灌電流的高峰值電流脈沖，同時具有軌到軌驅動能力和極小的傳播延遲（通常為 13ns）。此外，驅動器具有兩個通道之間的匹配內部傳播延遲。這些 delay 非常適合需要具有關鍵時序的雙柵極驅動的應用，例如 synchronous rectifier。這還允許將兩個通道并聯，以有效地提高電流驅動能力，或用一個輸入信號驅動兩個并聯的開關。輸入引腳閾值基于 TTL 和 CMOS 兼容的低電壓邏輯，該邏輯是固定的，獨立于 VDD 電源電壓。高閾值和低閾值之間的寬滯后提供了出色的抗噪性。
*附件：ucc27525.pdf

UCC2752x 系列提供三個標準邏輯選項的組合 — 雙反相、雙同相、一個反相和一個同相驅動器。UCC27526 采用雙輸入設計，可為每個通道提供靈活的反相（IN– 引腳）和非反相（IN+ 引腳）配置。IN+ 或 IN– 引腳控制驅動器輸出的狀態。未使用的 input 引腳用于 enable 和 disable 功能。為安全起見，UCC2752x 系列中所有器件的輸入引腳上的內部上拉和下拉電阻器可確保在輸入引腳處于浮動狀態時，輸出保持為低電平。UCC27523 和 UCC27525 器件具有使能引腳（ENA 和 ENB），可以更好地控制驅動程序應用程序的運行。引腳在內部上拉至 VDD 以實現高電平有效邏輯，并保持開放狀態以進行標準作。

UCC2752x 系列器件采用 SOIC-8 （D）、帶外露焊盤（DGN）的 MSOP-8 封裝和帶外露焊盤（DSD）的 3mm × 3mm WSON-8 封裝。UCC27526僅提供 3mm × 3mm WSON （DSD）封裝。

特性

行業標準引腳布局
兩個獨立的柵極驅動通道
5A 峰值拉電流和灌電流驅動電流
每個輸出的獨立啟用功能
TTL 和 CMOS 兼容邏輯閾值，與電源電壓無關
具有高抗噪能力的遲滯邏輯閾值
輸入和使能引腳電壓電平不受 VDD 引腳偏置電源電壓的限制
4.5V 至 18V 單電源范圍
在 VDD-UVLO 期間，輸出保持低電平（確保在上電和斷電時無毛刺運行）
快速傳播延遲（典型值為 13ns）
快速上升和下降時間（典型值為 7ns 和 6ns）
兩個通道之間的 1ns 典型延遲匹配
兩個輸出并聯，以實現更高的驅動電流
當輸入懸空時，輸出保持低電平
PDIP （8）、SOIC （8）、MSOP （8） PowerPAD? 和 3mm × 3mm WSON-8 封裝選項
工作溫度范圍為 –40°C 至 140°C

參數

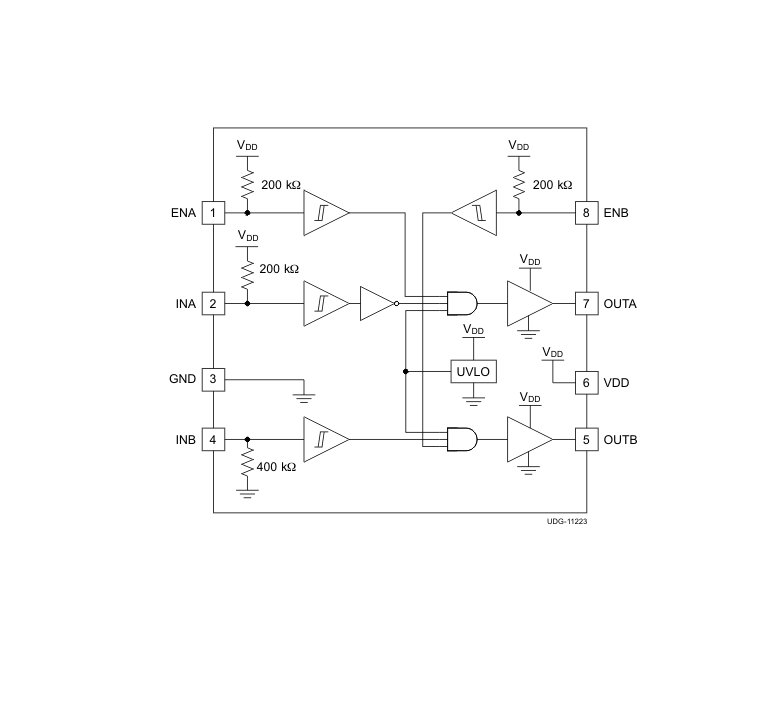

方框圖

一、產品概述

?型號?：UCC
?類型?：雙通道、高速、低側柵極驅動器
?特點?：
- A峰值源和沉驅動電流
- 獨立使能功能（每個輸出通道）
- TTL和CMOS兼容邏輯閾值（獨立于電源電壓）
- 滯回邏輯閾值，提高噪聲免疫力
- 輸入和使能引腳電壓水平不受VDD引腳偏置供電電壓限制
- .V至V單電源供電范圍
- 輸出在VDD欠壓鎖定（UVLO）期間保持低電平
- 快速傳播延遲（典型值ns）
- 快速上升和下降時間（典型值7ns和ns）
- 兩個通道之間ns的典型延遲匹配
- 輸出并聯以提高驅動電流
- 輸出在輸入引腳浮動時保持低電平
- 提供多種封裝選項：PDIP（8）、SOIC（）、MSOP（8）PowerPAD?和3mm × 3mm WSON-

二、應用領域

開關模式電源
DC-DC轉換器
電機控制、太陽能電源
新興寬帶隙功率器件（如GaN）的柵極驅動器

三、引腳配置與功能

?ENA/ENB?：使能輸入，用于控制每個通道的輸出
?INA/INB?：輸入引腳，控制相應通道的輸出狀態
?GND?：地
?OUTA/OUTB?：輸出引腳，提供柵極驅動電流
?VDD?：偏置電源輸入

四、電氣特性

?供電電壓范圍?：.V至V
?輸入閾值?：
- 高電平閾值（VIN_H）：1.9V至.V
- 低電平閾值（VIN_L）：1.0V至.V
- 輸入遲滯：0.7V至.V
?使能閾值?：
- 使能高閾值（VEN_H）：.V至2.3V
- 使能低閾值（VEN_L）：.5V至.5V
- 使能遲滯：.V至1.1V
?輸出特性?：
- 峰值源/沉電流：±5A
- 高電平輸出電壓（VOH）：接近VDD
- 低電平輸出電壓（VOL）：接近GND
- 輸出上拉電阻（ROH）：2.5Ω至.Ω
- 輸出下拉電阻（ROL）：0.Ω至0.Ω
