UCC27524 器件是一款雙通道、高速、低側、柵極驅動器器件，能夠有效驅動 MOSFET 和 IGBT 功率開關。該 UCC27524 增加了直接在輸入引腳上處理 –5V 電壓的能力，從而提高了穩健性。UCC27524 是一個雙非反相驅動器。該UCC27524采用從本質上將擊穿電流降至最低的設計，能夠向容性負載提供高達 5A 拉電流和 5A 灌電流的高峰值電流脈沖，同時具有軌到軌驅動能力和極小的傳播延遲（通常為 17ns）。此外，驅動器在兩個通道之間具有匹配的內部傳播延遲，非常適合需要具有關鍵時序的雙柵極驅動的應用，例如同步整流器。這還允許并聯兩個通道以有效提高電流驅動能力，或用單個輸入信號驅動兩個并聯開關。輸入引腳閾值基于 TTL 和 CMOS 兼容的低電壓邏輯，該邏輯是固定的，獨立于 VDD 電源電壓。高閾值和低閾值之間的寬滯后提供了出色的抗噪性。
*附件：ucc27524.pdf

為安全起見，UCC27524 輸入引腳上的內部上拉和下拉電阻器可確保在輸入引腳處于浮動狀態時，輸出保持為低電平。UCC27524功能使能引腳（ENA 和 ENB）以更好地控制驅動程序應用程序的運行。引腳在內部上拉至 VDD 以實現高電平有效邏輯，并保持開放狀態以進行標準作。

UCC27524系列器件均采用 SOIC-8 （D）、帶外露焊盤 （DGN） 的 VSSOP-8 封裝以及帶外露焊盤 （DSD） 的 3mm × 3mm WSON-8 封裝。

特性

• 行業標準引腳輸出
• 兩個獨立的柵極驅動通道
• 5A 峰值拉電流和灌電流驅動電流
• 每個輸出的獨立啟用功能
• TTL 和 CMOS 兼容邏輯閾值，與電源電壓無關
• 具有高抗噪能力的遲滯邏輯閾值
• 能夠處理輸入端的負電壓 （–5V）
• 輸入和使能引腳電壓電平不受 VDD 引腳偏置電源電壓的限制
• 4.5V 至 18V 單電源范圍
• 在 VDD-UVLO 期間，輸出保持低電平（確保在上電和斷電時無毛刺運行）
• 快速傳播延遲（典型值為 17ns）
• 快速上升和下降時間（典型值為 6ns 和 10ns）
• 兩個通道之間的 1ns 典型延遲匹配
• 兩個輸出并聯以獲得更高的驅動電流
• 當輸入懸空時，輸出保持低電平
• SOIC-8、HVSSOP-8 PowerPAD? 封裝選項
• 工作結溫范圍為 –40°C 至 150°C

參數

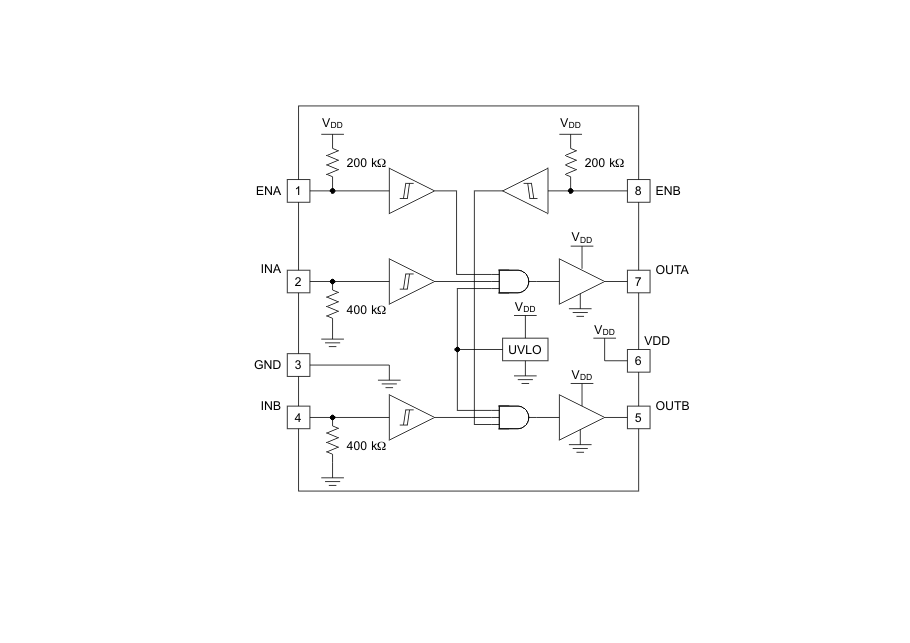

方框圖

一、產品概述

• ?型號?：UCC
• ?類型?：雙通道、高速、低側柵極驅動器
• ?特點?：
  • 雙獨立柵極驅動通道
  • 每通道5A峰值源和沉驅動電流
  • 獨立使能功能
  • TTL和CMOS兼容邏輯閾值
  • 具有負輸入電壓能力（-V）
  • .V至V單電源供電范圍
  • 快速傳播延遲（典型值ns）
  • 快速上升和下降時間（典型值6ns和0ns）
  • 兩個通道之間ns的典型延遲匹配
  • 輸出并聯以提供更高驅動電流
  • 輸入浮動時輸出保持低電平
  • SOIC-、HVSSOP-和WSON-8封裝選項
  • 工作結溫范圍：-0°C至0°C

二、應用領域

• 開關模式電源
• DC-DC轉換器
• 電機控制
• 太陽能電源
• 新興寬禁帶功率器件（如GaN）的柵極驅動

三、引腳配置與功能

• ?INA, INB?：非反相輸入，用于通道A和B
• ?ENA, ENB?：使能輸入，用于控制通道A和B的輸出
• ?GND?：地
• ?OUTA, OUTB?：通道A和B的輸出
• ?VDD?：偏置電源輸入

四、電氣特性

• ? 供電電壓（VDD） ?：.V至V
• ?輸出源/沉電流?：每通道A峰值
• ?輸入閾值電壓?：
  • 高電平閾值：約V
  • 低電平閾值：約V
  • 遲滯電壓：約1V
• ?傳播延遲?：典型值ns
• ?上升/下降時間?：典型值分別為ns和ns

五、保護功能

• ? 欠壓鎖定（UVLO） ?：在VDD電壓低于閾值時，輸出保持低電平，確保上電和下電時無故障操作
• ?輸入保護?：內部上拉和下拉電阻確保輸入浮動時輸出保持低電平

六、典型應用

• 提供了在開關電源和DC-DC轉換器中的典型應用電路
• 描述了設計要求和詳細設計過程，包括VDD和UVLO的選擇、驅動電流和功率耗散的計算等

七、布局指南

• 推薦將驅動器盡可能靠近功率MOSFET放置，以最小化寄生電感
• 推薦在VDD和GND之間放置低ESR陶瓷電容器，并盡可能靠近驅動器
• 提供了布局示例和熱設計考慮

八、文檔與支持

• 提供了相關技術文檔、工具、軟件和社區資源的鏈接
• 提供了靜電放電警示和術語表
