UCC27624 是一款雙通道、高速、低側柵極驅動器，可有效驅動 MOSFET、IGBT、SiC 和 GaN 功率開關。UCC27624具有 5A 的典型峰值驅動強度，可縮短電源開關的上升和下降時間，降低開關損耗并提高效率。該器件的快速傳播延遲（典型值為 17ns）通過改善系統的死區時間優化、脈沖寬度利用率、控制環路響應和瞬態性能，產生更好的功率級效率。
*附件：ucc27624.pdf

UCC27624 可以在其輸入端處理 –10V 電壓，從而提高了具有中等接地反彈的系統的穩健性。輸入與電源電壓無關，可以連接到大多數控制器輸出，以實現最大的控制靈活性。獨立的使能信號允許獨立于主控制邏輯控制功率級。在系統故障的情況下，柵極驅動器可以通過將使能拉低來快速關斷。許多高頻開關電源在功率器件的柵極處會出現噪聲，這些噪聲可能會注入柵極驅動器的輸出引腳，并可能導致驅動器發生故障。該器件的瞬態反向電流和反向電壓能力使其能夠容忍功率器件或脈沖變壓器柵極上的噪聲，并避免驅動器故障。

UCC27624還具有欠壓鎖定 （UVLO） 功能，以提高系統穩健性。當沒有足夠的偏置電壓來完全增強功率器件時，柵極驅動器輸出由強大的內部下拉 MOSFET 保持低電平。

特性

• 每個通道的典型峰值 5A 拉電流和灌電流驅動電流
• 能夠處理 –10V 的輸入和使能引腳
• 輸出能夠處理 –2V 瞬變
• 絕對最大 VDD 電壓：30V
• 具有 UVLO 的 4.5V 至 26V 寬 VDD 工作范圍
• 兩個獨立的柵極驅動通道
• 每個輸出的獨立啟用功能
• 具有高抗噪能力的遲滯邏輯閾值
• VDD 獨立輸入閾值（TTL 兼容）
• 快速傳播延遲（典型值為 17ns）
• 快速上升和下降時間（典型值為 6ns 和 10ns）
• 兩個通道之間的 1ns 典型延遲匹配
• 兩個通道可以并聯以獲得更高的驅動電流
• SOIC8 和 VSSOP8 PowerPAD? 封裝選項
• 工作結溫范圍為 –40°C 至 150°C

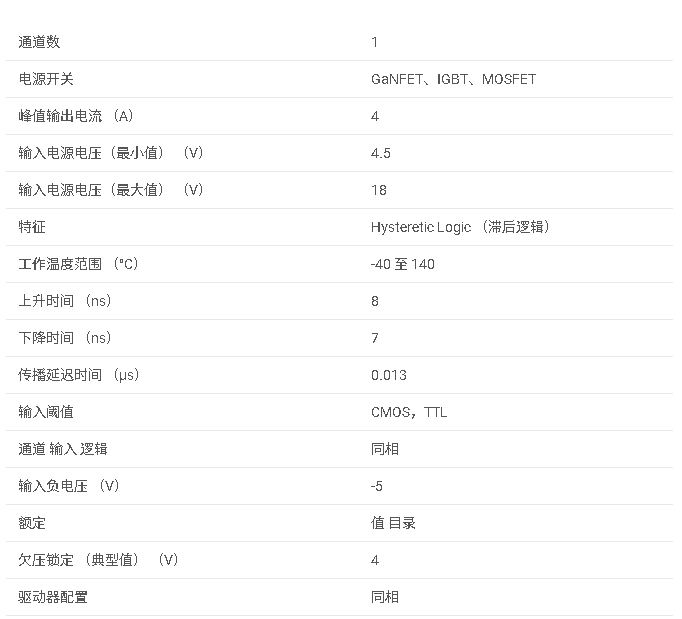

參數

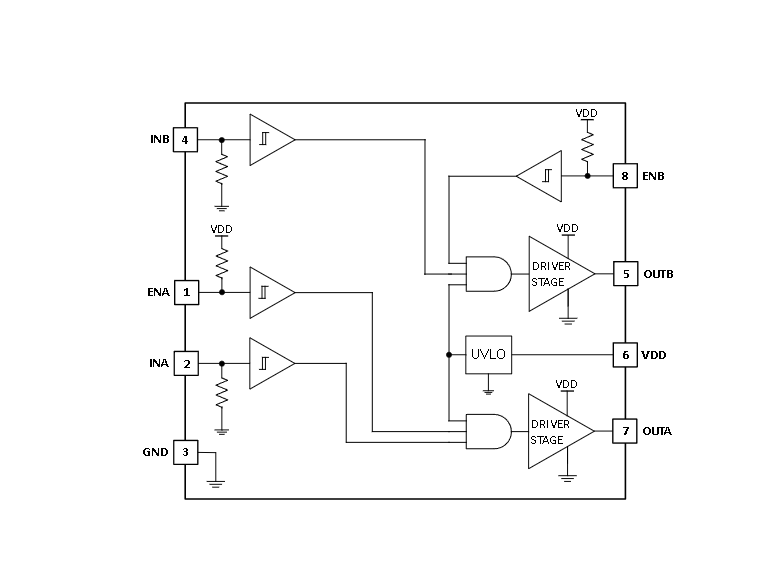

方框圖

一、產品概述

UCC 是一款高性能雙通道低側柵極驅動器，專為驅動 MOSFET、IGBT、SiC 和 GaN 功率開關設計。該驅動器提供高達 A 的峰值源電流和沉電流，適用于高頻率開關電源應用，如 SMPS、PFC 電路、DC/DC 轉換器、電機驅動和太陽能電源供應等。

二、主要特性

• ?雙通道設計?：兩個獨立的柵極驅動通道，每個通道均可提供 A 的峰值驅動電流。
• ?寬電壓范圍?：VDD 操作電壓范圍從 .V 到 V，具有 UVLO（欠壓鎖定）保護。
• ?高噪聲免疫力?：輸入和使能引腳能夠處理 -V 電壓，輸出能夠處理 -V 瞬態電壓。
• ?快速響應?：典型傳播延遲為 ns，上升/下降時間分別為 ns 和 ns。
• ?獨立使能功能?：每個輸出通道具有獨立的使能引腳，方便靈活控制。
• ?高溫度范圍?：操作結溫范圍從 -°C 到 °C。

三、應用領域

• ? 開關模式電源（SMPS） ?
• ?功率因數校正（PFC）電路?
• ?DC/DC 轉換器?
• ?電機驅動?
• ?太陽能電源供應?
• ?脈沖變壓器驅動?

四、功能描述

. 驅動能力

• 每個通道提供高達 A 的峰值源電流和沉電流，有效降低功率開關的上升和下降時間，減少開關損耗。

. 輸入與使能

• 輸入和使能引腳兼容 TTL 邏輯電平，能夠處理 -V 電壓，增強系統的噪聲免疫力。
• 每個通道具有獨立的使能引腳，使能信號低電平時禁用對應通道輸出。

. 輸出特性

• 輸出電壓范圍從 V 到 VDD，能夠處理 -V 的瞬態電壓。
• 輸出具有低電阻和高峰值電流能力，支持快速開關操作。

. 保護功能

• UVLO 保護：當 VDD 電壓低于閾值時，輸出被強制拉低，防止功率開關誤動作。
• 輸出短路保護：內置短路保護功能，防止輸出短路時損壞驅動器。

. 其他特性

• 兩個通道之間的延遲匹配典型值為 ns，便于并聯使用以提高驅動電流。
• 提供 SOIC 和 VSSOP PowerPAD? 封裝選項，滿足不同應用需求。

五、典型應用

文檔提供了 UCC 在高電壓升壓轉換器中的典型應用電路圖，并詳細說明了設計要求和步驟，包括選擇 VDD 電容、估算驅動器功率損耗、選擇外部柵極電阻等。

六、電源推薦

建議為 VDD 引腳添加兩個陶瓷旁路電容（一般 ≥ μF 和 .μF），以濾除高頻噪聲并保持電壓穩定。對于高頻率開關應用，建議使用低 ESR 的電容。

七、布局指南

• ?最小化寄生電感?：驅動器應盡可能靠近功率開關，以減少寄生電感。
• ?電源去耦?：在 VDD 引腳附近放置低 ESR 的陶瓷電容，以濾除電源噪聲。
• ?熱管理?：利用 PowerPAD 封裝的熱焊盤將熱量傳導到 PCB 上的大面積銅層，以提高散熱效率。
