UCC2753x 單通道高速柵極驅動器可有效驅動 MOSFET 和 IGBT 電源開關。UCC2753x 器件采用的設計允許通過非對稱驅動（分離輸出）提供高達 2.5A 的電流和 5A 的灌電流，并且能夠支持負關斷偏置、軌到軌驅動能力、極小的傳播延遲（典型值為 17ns），是 MOSFET 和 IGBT 電源開關的理想解決方案。UCC2753x 系列器件還支持使能、雙輸入以及反相和非反相輸入功能。分離輸出和強大的不對稱驅動增強了器件對寄生米勒導通效應的免疫力，有助于減少接地去抖動。
*附件：ucc27538.pdf

保持 input pin 開路將使驅動器輸出保持低電平。驅動器的 logic 行為顯示在 application diagram、timing diagram 以及 input and output logic truth table 中。

VDD 引腳上的內部電路提供欠壓鎖定功能，將輸出保持為低電平，直到 VDD 電源電壓處于工作范圍內。

特性

• 低成本柵極驅動器（為驅動 FET 和 IGBT 提供最佳解決方案）
• 分立晶體管對驅動的絕佳替代品（提供與控制器的輕松接口）
• TTL 和 CMOS 兼容輸入邏輯閾值（與電源電壓無關）
• 分離輸出選項允許調諧導通和關斷電流
• 反相和同相輸入配置
• 使用固定的 TTL 兼容閾值啟用
• 在 18V VDD 時，具有 2.5A 的高拉電流和 2.5A 或 5A 灌電流峰值驅動電流
• 10 V 至 35 V 的寬 VDD 范圍
• 輸入和使能引腳能夠承受高達地電位以下 –5V DC 的電壓
• 當輸入懸空或在 VDD UVLO 期間，輸出保持低電平
• 快速傳播延遲（典型值為 17ns）
• 快速上升和下降時間
  （1800pF 負載時，典型值為 15ns 和 7ns）
• 欠壓鎖定 （UVLO）
• 用作高側或低側驅動器（如果設計具有適當的偏置和信號隔離）
• 低成本、節省空間的 5 引腳或 6 引腳 DBV （SOT-23） 封裝選項
• UCC27536 和 UCC27537 引腳對引腳兼容 TPS2828 和 TPS2829
• 工作溫度范圍為 –40°C 至 140°C

參數

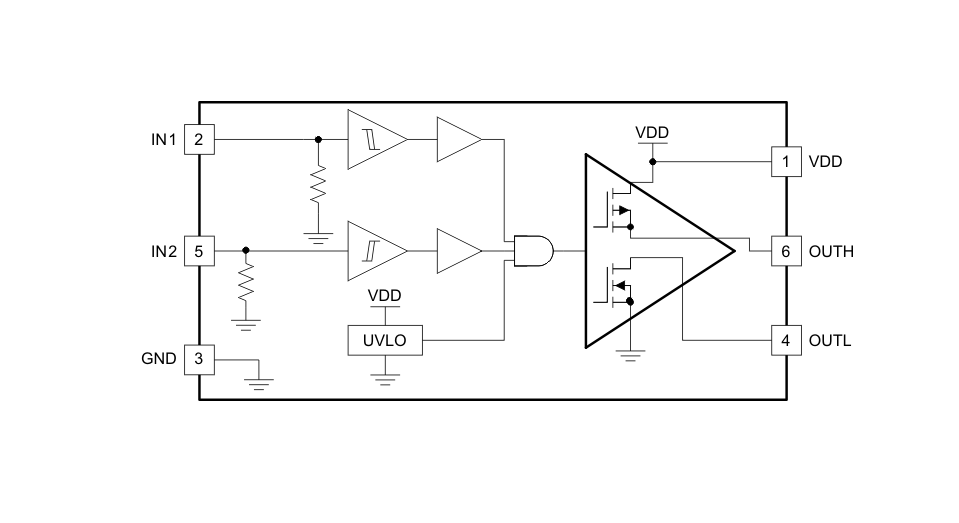

方框圖

一、產品概述

• ?型號?：UCC
• ?類型?：單通道高速柵極驅動器
• ?特點?：
  • .A源電流和A漏電流（不對稱驅動）
  • TTL和CMOS兼容輸入邏輯閾值
  • ns典型傳播延遲
  • V至V寬VDD范圍
  • 輸入和使能引腳可承受-.V DC負電壓
  • 輸出在輸入浮動或VDD UVLO時保持低電平

二、應用領域

• 開關模式電源
• DC-DC轉換器
• 太陽能逆變器、電機控制、UPS
• HEV和EV充電器
• 家用電器
• 可再生能源功率轉換
• SiC FET轉換器

三、電氣特性

• ?VDD和UVLO?：
  • UVLO啟動閾值（V_ON）：.V
  • UVLO關閉閾值（V_OFF）：.V至.V
  • VDD滯回電壓（VDD_H）：.V
• ?輸入特性?：
  • 輸入高電平閾值（VIN_H）：.V至.V
  • 輸入低電平閾值（VIN_L）：.V至.V
  • 輸入滯回：V
• ?使能特性?：
  • 使能高電平閾值（VEN_H）：.V至.V
  • 使能低電平閾值（VEN_L）：.V至.V
  • 使能滯回：.V
• ?輸出特性?：
  • 峰值源電流（ISRC）：.A
  • 峰值漏電流（ISNK）：A
  • 輸出高電平電壓（VOH）：接近VDD（最大.VDD）
  • 輸出低電平電壓（VOL）：最大.V
  • 上拉電阻（ROH）：Ω至Ω
  • 下拉電阻（ROL）：.Ω至.Ω（典型值.Ω）

四、功能描述

• ? VDD欠壓鎖定（UVLO） ?：確保在VDD電壓過低時輸出保持低電平，防止異常操作。
• ?輸入階段?：采用TTL/CMOS兼容邏輯，具有寬滯回，增強噪聲免疫能力。
• ?輸出階段?：獨特的上拉結構，在Miller平臺期間提供高峰值源電流，快速驅動功率開關。強漏電流能力提高對寄生Miller開通效應的免疫力。
• ?使能功能?：EN引腳具有固定TTL兼容閾值，可獨立控制輸出使能/禁用。

五、封裝與尺寸

• 提供SOT-（DBV）引腳封裝選項。
• 封裝尺寸：.mm × .mm

六、應用信息

• 討論了柵極驅動器在開關電源應用中的重要性，包括減少開關損耗、提供電平移位和緩沖驅動功能等。
• 提供了典型應用電路圖，包括驅動IGBT的示例。

七、PCB布局指南

• 建議將驅動器盡可能靠近功率器件放置，使用低電感SMD組件，并最小化電流環路路徑。
• 提供了布局示例和熱設計考慮。

八、文檔與支持

• 提供了相關文檔、社區資源鏈接以及接收文檔更新通知的方法。
