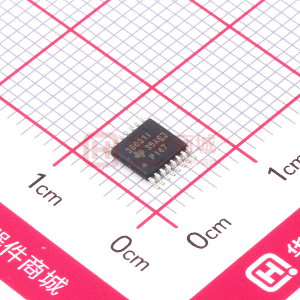

AM26C31 四路差動線路驅動器

數據： AM26C31 Quadruple Differential Line Driver 數據表

描述

AM26C31器件是具有互補輸出的差分線路驅動器，旨在滿足TIA /EIA-422-B和ITU（原CCITT）的要求。三態輸出具有驅動平衡線路的高電流能力，例如雙絞線或并行線傳輸線，并且它們在斷電條件下提供高阻抗狀態。啟用功能對所有四個驅動器都是通用的，并提供高電平有效（G）或低電平有效（ G ）使能輸入的選擇。 BiCMOS電路可在不犧牲速度的情況下降低功耗。

AM26C31C器件的工作溫度范圍為0°C至70°C，AM26C31I器件的工作溫度范圍為-40°C至85°C， AM26C31Q器件的特點是可在-40°C至125°C的汽車溫度范圍內工作，AM26C31M器件的工作溫度范圍為-55°C至125°C。

< /DIV>

特性

符合或超過TIA /EIA的要求 -
422-B和ITU建議V.11
低功耗，I _CC =100μA典型
采用單5V電源供電
高速，t _PLH = t _PHL = 7 ns典型值
低脈沖失真，t _sk（p） = 0.5 ns典型值
高輸出斷電條件下的阻抗
改進AM26LS31器件的更換
適用于Q-Temp汽車
- 高可靠性汽車應用
- 配置控制和打印支持
- 汽車標準認證
在符合MIL-PRF-38535的產品上，所有參數均經過測試，除非另有說明。
所有其他產品，生產加工
不一定包括所有參數的測試。

參數與其它產品相比?RS-485/RS-422

?
Supply Voltage(s) (Nom) (V)
No. of TX
No. of RX
Duplex
IEC 61000-4-2 Contact (+/- kV)
HBM ESD (kV)
Fault Protection (V)
Number of Nodes
Common Mode Range
ICC (Max) (mA)
Isolated
Rating
Operating Temperature Range (C)
Package Group
Approx. Price (US$)
?

AM26C31	AM26C32	AM26LS31	AM26LS32A
5 ? ?	5 ? ?	5 ? ?	5 ? ?
4 ? ?	0 ? ?	4 ? ?	0 ? ?
0 ? ?	4 ? ?	0 ? ?	4 ? ?
Half ? ?	Half ? ?	Half ? ?	Half ? ?
None ? ?	None ? ?	None ? ?	None ? ?
3 ? ?	3 ? ?	2 ? ?	0.5 ? ?
-14 to 14 ? ?	-11 to 14 ? ?	-7 to 7 ? ?	-25 to 25 ? ?
32 ? ?	32 ? ?	32 ? ?	32 ? ?
-7 to 7 ? ?	-7 to 7 ? ?	-7 to 7 ? ?	-7 to 7 ? ?
3 ? ?	15 ? ?	80 ? ?	70 ? ?
No ? ?	No ? ?	No ? ?	No ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 -40 to 85 0 to 70 ? ?	-40 to 125 -40 to 85 0 to 70 ? ?	-40 to 85 0 to 70 ? ?	-40 to 85 ? ?
PDIP SO SOIC SSOP TSSOP ? ?	PDIP SO SOIC TSSOP ? ?	PDIP SO SOIC SSOP ? ?	PDIP SOIC ? ?
0.34 \| 1ku ? ?	0.38 \| 1ku ? ?	0.29 \| 1ku ? ?	0.33 \| 1ku ? ?
