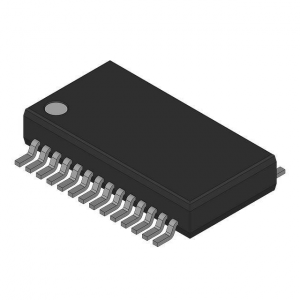

MAX3243 具有 +/-15kV ESD (HBM) 保護的 3V 至 5.5V 多通道 RS-232 線路驅動器/接收器

數據:

描述

MAX3243器件由三個線路驅動器,五個線路接收器組成,是DE-9 DTE接口的理想選擇。 ±15kV ESD(HBM)保護引腳至引腳(串行端口連接引腳,包括GND)。靈活的電源功能可自動節省電量始終啟用特殊輸出ROUT2B和INVALID,以檢查振鈴指示和有效的RS232輸入。

特性

  • 使用3 V至5.5 VV CC 供電
  • 單芯片和用于IBM PC /AT串行端口的單電源接口
  • 使用人體模型(HBM)實現±15 kV的RS-232總線引腳ESD保護
  • 符合或超過TIA /EIA-232-F和ITU V.28標準的要求
  • 三個驅動器和五個接收器
  • 運行速度高達250 kbit /s < /li>
  • 低有效電流:300μA典型
  • 低待機電流:1μA典型
  • 外部電容:4×0.1μF
  • 接受5 -V邏輯輸入,3.3 V電源
  • 始終有效同相接收器
    輸出(ROUT2B)
  • 工作溫度
    • MAX3243C:0°C至70 °C
    • MAX3243I:-40°C至85°C
  • 串行鼠標驅動能力
  • 自動斷電功能當沒有感測到有效的RS-232信號時,禁用驅動程序輸出

參數 與其它產品相比?RS-232

?
Drivers Per Package
Receivers Per Package
Logic Voltage (Min) (V)
Data Rate (Max) (kbps)
Main Supply Voltage (Nom) (V)
Features
ESD HBM (kV)
Rating
Operating Temperature Range (C)
Package Group
Pin/Package
MAX3243 MAX3243E TRS3243 TRS3243E
3 ? ? 3 ? ? 3 ? ? 3 ? ?
5 ? ? 5 ? ? 5 ? ? 5 ? ?
3.3 ? ? 3.3 ? ? 3.3 ? ? 3.3 ? ?
250 ? ? 500 ? ? 250 ? ? 600 ? ?
3.3
5 ? ?
3.3
5 ? ?
3.3
5 ? ?
3.3
5 ? ?
Auto-Powerdown ? ? Auto-Powerdown ? ? Auto-Powerdown ? ? Auto-Powerdown ? ?
15 ? ? 15 ? ? 15 ? ? 15 ? ?
Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
0 to 70
-40 to 85 ? ?
-40 to 85
0 to 70 ? ?
-40 to 85
0 to 70 ? ?
-40 to 85
0 to 70 ? ?
SOIC
SSOP
TSSOP ? ?
SOIC
SSOP
TSSOP
VQFN ? ?
SSOP
TSSOP ? ?
SOIC
SSOP
TSSOP
VQFN ? ?
28SOIC
28SSOP
28TSSOP ? ?
28SOIC
28SSOP
28TSSOP
32VQFN ? ?
28SSOP
28TSSOP ? ?
28SOIC
28SSOP
28TSSOP
32VQFN ? ?

技術文檔

數據手冊(1)
