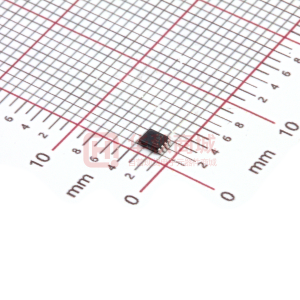

此三重緩沖器/驅動器設計用于1.65 V至5.5 VVCC操作。

NanoFree™封裝技術是IC封裝概念的重大突破，使用裸片作為封裝。

SN74LVC3G07的輸出為漏極開路，可連接到其他漏極開路輸出以實現(xiàn)低電平有效線或或有源高線和功能。最大灌電流為32 mA。

該器件完全適用于使用Ioff的部分斷電應用。 Ioff電路禁用輸出，防止在斷電時損壞通過器件的電流回流。

• 德州儀器NanoFree軟件包中提供
• 支持5-VVCC操作
• 3.3 V時最大tpd3.7 ns
• 低功耗，10-μAMaxICC
< li>±24-mA輸出驅動，3.3 V
• 輸入和漏極開路輸出接受電壓高達5.5 V
• 典型VOLP（輸出接地）反彈）＆lt; 0.8 V，VCC= 3.3 V，TA= 25°
• 典型VOHV（輸出VOH下沖）> VCC= 3.3 V，TA= 25°C
• Ioff支持實時插入，部分斷電模式和后驅動保護
• 閂鎖性能超過每JESD 78 mA，Class II
• ESD保護超過JESD 22
  • 2000-V人體模型（A114-A）
  • 200-V機器型號（A115-A）
  • 1000- V充電設備型號（C101）
