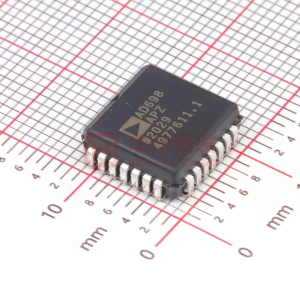

AD698 通用LVDT信號調理器

數據:

優勢和特點

  • 單芯片解決方案,內置振蕩器和基準電壓源
  • 無需調整
  • 與半橋、4線LVDT接口
  • 直流輸出與位置成比例
  • 工作頻率范圍:20 Hz至20 kHz
  • 單極性或雙極性輸出
  • 也可以解碼交流電橋信號
  • 出色的性能
    線性度: 0.05%
    輸出電壓: ±11 V
    增益漂移: 20 ppm/°C (典型值)
    失調漂移:5 ppm/°C (典型值)

產品詳情

AD698是一款完整的單芯片線性可變差分變壓器(LVDT)信號調理子系統,結合LVDT使用,能夠以較高精度和可重復性將傳感器機械位置轉換為單極性或雙極性直流電壓。所有電路功能均集成于片內。只要增加幾個外部無源元件以設置頻率和增益,AD698就能將原始LVDT輸出轉換為一個比例直流信號。該器件可以采用半橋LVDT、以串聯相對配置(4線)連接的LVDT和RVDT工作。

AD698內置一個低失真正弦波振蕩器,用來驅動LVDT原邊。兩個同步解調通道用于檢測原邊和副邊幅度。該器件將副邊的輸出除以原邊的幅度,然后乘以一個比例系數。這樣可以消除原邊驅動的幅度漂移所導致的比例系數誤差,改善溫度性能和穩定性。

AD698利用獨特的比率架構來消除傳統LVDT接口方法的多個弊端。這種新電路的優勢包括:無需調整;溫度穩定性提高;傳感器互換性有所改善。

方框圖







技術文檔

數據手冊(1)
