優勢和特點

• 可編程電源電流和帶寬：

  • 10MHz (在每個放大器的電源電流為 300μA) 至高達 200MHz (在每個放大器的電源電流為 6mA)
• 軌至軌輸出：

  • 0.05V 至 2.85V (采用 3V 單電源)
• 高轉換速率：700V/μs
• 高輸出驅動：
  • ±75mA 最小輸出電流
• C-Load^? 運算放大器驅動全容性負載
• 低失真：

  • -70dB HD2 (在 1MHz 2V_P-P)
  • -75dB HD3 (在 1MHz 2V_P-P)
• 快速穩定：
  • 20ns 穩定至 0.1% (對于 2V 階躍)
• 可向 150Ω 負載提供卓越的視頻性能：

  • 0.20% 的差分增益
  • 0.10° 的差分相位
• 寬電源范圍：

  • 3V 至 12V 單電源
  • ±1.5V 至 ±6V 雙電源
• 小外形尺寸：

  • 扁平 (高度僅 1mm) 6 引腳 SOT-23 (ThinSOT^?)
  • 3mm x 3mm x 0.8mm DFN 和 10 引腳 MSOP 封裝

?

產品詳情

LT^?6210 / LT6211 是單通道 / 雙通道電流反饋放大器，具有可在外部設置的電源電流和從10MHz (在每個放大器的電源電流為 300μA 時) 至 200MHz (在每個放大器的電源電流為 6mA 時) 的帶寬。它們具有一個低失真軌至軌輸出級、700V/μs 的轉換速率和一個 75mA 的最小輸出驅動電流。
LT6210 / LT6211 可采用低至 3V 的單工作電源和高達 12V 或 ±6V 的工作電源。I_SET 引腳允許針對特定的帶寬、失真或轉換速率要求來優化靜態電流。每個放大器的電源電流可利用一個外部電阻器或電流源在僅 300μA 至 6mA 的范圍內進行設置，這與電源電壓無關。

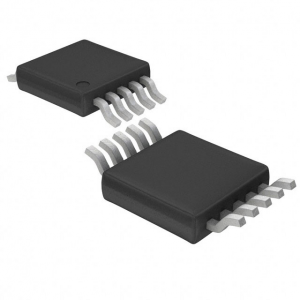

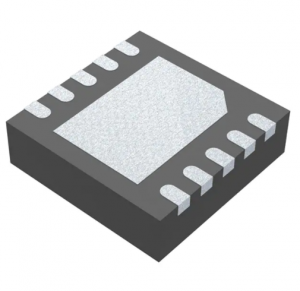

LT6210 采用扁平 (高度僅 1mm) 6 引腳 SOT-23 封裝。LT6211 采用 10 引腳 MSOP 和 3mm x 3mm x 0.8mm DFN 封裝。

?

應用

• 緩沖器
• 視頻放大器
• 電纜驅動器
• 移動通信
• 低功率 / 電池應用

方框圖
