優勢和特點

• 數字陀螺儀系統，±450°/秒測量范圍
• 運動中偏置穩定度：4°/小時
• 自治工作和數據收集
  - 無需外部配置命令
  - 啟動時間：180 ms；休眠模式恢復時間：2.5 ms
• 工廠校準靈敏度和偏置

• 校準溫度范圍：?40°C至+70°C
• SPI兼容型串行接口
• 寬帶寬：380 Hz
• 嵌入式溫度傳感器
• 欲了解更多特性，請參考數據手冊

產品詳情

ADIS16136 iSensor? MEMS 陀螺儀是一款高性能、數字陀螺儀檢測系統，自治工作，無需用戶配置便可產生精確的速率檢測數據。其性能優勢包括低噪聲密度、寬帶寬和出色的運動中偏置穩定度，支持平臺控制、導航、機器人和醫療儀器等應用。

這款傳感器系統實現了業界領先的iMEMS?技術與信號調理技術的完美結合，可提供優化的動態性能。工廠校準為整個傳感器信號鏈提供?40°C至+85°C溫度范圍內的靈敏度和偏置特性。因此，每個ADIS16136都有其自己獨特的補償公式，安裝后可產生精確的測量結果。對于一些系統，工廠校準可免除系統級校準，大大簡化操作。

ADIS16136以最高2048 SPS的速率提供數據，并提供一個均值/抽取濾波器結構，以優化噪聲與帶寬的取舍。串行外設接口(SPI)和用戶寄存器結構允許輕松訪問配置控制選項和校準的傳感器數據，適合嵌入式處理器平臺。

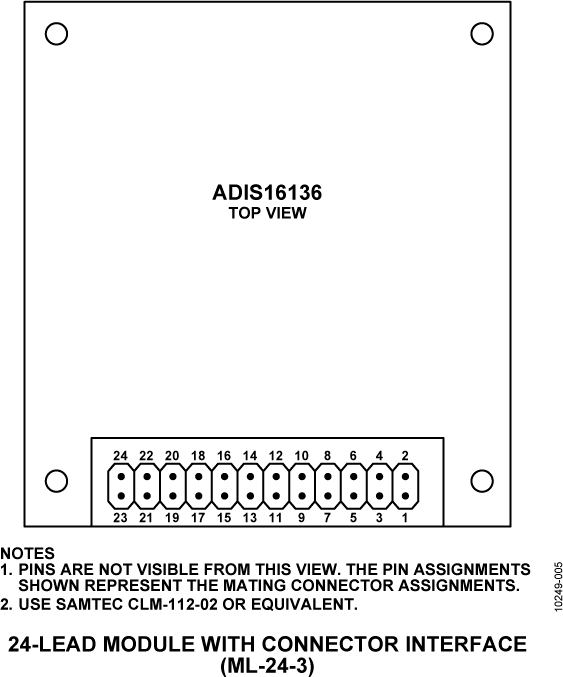

36 mm × 44 mm × 14 mm封裝提供4個孔，使用M2（或2-56標準尺寸）機械螺絲可輕松實現機械連接；此外還提供一個標準24引腳、雙排、1 mm間距連接器，支持與印刷電路板(PCB)或電纜系統實現電氣連接。工作溫度范圍為?40°C至+85°C。

應用

• 精密儀器
• 平臺穩定與控制
• 工業機車導航
• 井下儀器
• 機器人

方框圖
