優勢和特點

• 12位溫度-數字轉換器
• B級精度±1.0°C（0°C至70°C）
• A級精度±2.0°C（–25°C至100°C）
• SMBus/I₂C兼容接口
• 工作溫度范圍：?55°C至+125°C
• 工作電壓范圍: 從 2.7 V 至 5.5 V
• 過溫指示器
• 低功耗關斷模式
• 功耗：79 μW（典型值，3.3 V）

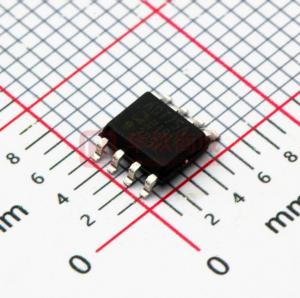

• 小型低成本8引腳MSOP錫鉛和無鉛封裝
• 標準8引腳SOIC無鉛封裝

產品詳情

ADT75是一款完整的溫度監控系統，采用8引腳MSOP和SOIC封裝。 該器件內置一個帶隙溫度傳感器和一個12位ADC，用于監控溫度并進行數字轉換，分辨率為0.0625°C。ADT75與LM75和AD7416引腳兼容且寄存器兼容。

ADT75的額定工作電壓范圍為2.7 V至5.5 V，工作電壓為3.3 V時，平均電源電流的典型值為200 μA。

ADT75提供關斷模式來實現器件斷電，關斷電流典型值為3 μA。 ADT75的額定工作溫度范圍為-55°C至+125°C。

有三個引腳（A0、A1和A2）可用于地址選擇。 還有一個開漏OS/ALERT輸出，當溫度超過可編程限值時，該引腳進入有效狀態。 該引腳能夠以比較器模式或中斷模式工作。

產品特色

1. 片內溫度傳感器，可以精確測量環境溫度。測量溫度范圍為?55°C至+125℃。
2. 電源電壓：2.7 V至5.5 V。
3. 采用節省空間的8引腳MSOP和8引腳SOIC封裝。
4. 溫度精度：±1°C（最大值）。
5. 溫度分辨率：0.0625°C。
6. 關斷模式下，功耗降至3 μA（典型值）。
7. 一條SMBus/I2C總線最多支持8個ADT75。

應用

• 隔離傳感器
• 環境控制系統
• 計算機熱量監視
• 熱防護
• 工業過程控制
• 電源系統監視器
• 手持式應用

方框圖
