優勢和特點

• 3A 輸出電流
• 2.25V 至 5.5V 輸入電壓范圍
• 低輸出紋波突發模式 (Burst Mode^?) 操作：I_Q = 70μA
• ±1% 輸出電壓準確度
• 輸出電壓低至 0.6V
• 高效率：達 95%
• 低壓差操作：100% 占空比
• 停機電流：≤1μA
• 可調開關頻率：高達 4MHz
• 可任選的有源電壓定位 (AVP) 和內部補償
• 可選的脈沖跳躍 / 強制連續 / 具可調突發箝位的突發模式操作
• 可編程軟起動
• 用于啟動跟蹤或外部基準的輸入
• DDR 存儲模式，I_OUT = ±1.5A

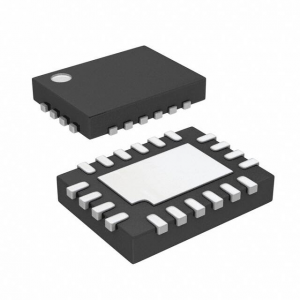

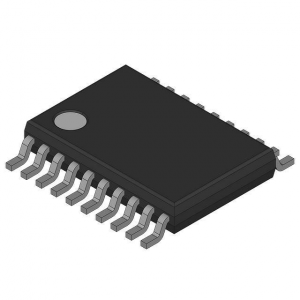

• 采用耐熱性能增強型 20 引腳 (3mm x 4mm) QFN 和 TSSOP 封裝


產品詳情

LTC^?3612 是一款低靜態電流、單片式、同步降壓型穩壓器，采用一種電流模式、恒定頻率架構。睡眠模式中的無負載 DC 電源電流僅為 70μA，并在無負載條件下保持了輸出電壓 (突發模式操作)，在停機模式中電流降至零。2.25V 至 5.5V 的輸入電源電壓范圍使 LTC3612 非常適合于單節鋰離子電池和固定低電壓輸入應用。100% 占空比能力可提供低壓差操作，從而延長了電池供電型系統中的工作時間。

該器件的工作頻率可在外部設置至高達 4MHz，因而允許使用小的表面貼裝型電感器。對于那些對開關噪聲敏感的應用，可以使 LTC3612 同步至一個頻率高達 4MHz 的外部時鐘。

LTC3612 中的強制連續模式操作降低了噪聲和 RF 干擾。可調補償的運用使得能夠在一個很寬的負載和輸出電容范圍內優化瞬態響應。

內部同步開關提升了效率，并免除了增設一個外部箝位二極管的需要，從而節省了外部元件和板級空間。LTC3612 采用無引線 20 引腳 3mm x 4mm QFN 或耐熱性能增強型 20 引腳 TSSOP 封裝。

應用

• 負載點電源
• 分布式電源
• 便攜式計算機系統
• DDR 存儲終端
• 手持式設備


方框圖
