優勢和特點

• 輸出電流：600mA
• 由單個電阻器設定輸出電壓
• 50μA SET 引腳電流：±1% 初始準確度
• 可編程電流限值
• 正或負輸出電流監視器
• 可并聯以提供更高的電流和熱量傳播
• 低壓差電壓：300mV
• 低輸出噪聲：18μV_RMS (10Hz 至 100kHz)
• 可配置為三端浮動穩壓器
• 寬輸入電壓范圍：–1.5V 至 –36V
• 軌至軌輸出電壓范圍：0V 至 –32V
• 正 / 負停機邏輯或 UVLO
• 可編程電纜壓降補償
• 負載調節：1.2mV (1mA 至 600mA)
• 采用 4.7μF (最小值) 輸出電容器時可實現穩定
• 采用陶瓷電容器或鉭電容器時可實現穩定

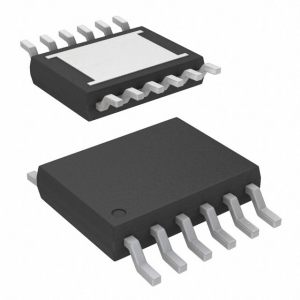

• 耐熱性能增強型 12 引腳 MSOP 封裝和 10 引腳 0.75mm x 3mm x 3mm DFN 封裝

產品詳情

LT^?3090 是一款 600mA、低壓差負線性穩壓器，其可容易地通過并聯增加輸出電流或在表面貼裝型電路板上傳播熱量。該穩壓器的設計在一個高精度的電流基準之后安放了一個高性能的軌至軌電壓緩沖器，因而可在那些要求精準輸出、高電流 (無散熱器)、至零的輸出可調節能力和低壓差電壓的應用中使用。此外，此器件還可配置為一個三端浮動穩壓器。

LT3090 具有快速瞬態響應、高 PSRR 和低至 18μV_RMS 的輸出噪聲。LT3090 可產生一個寬輸出電壓范圍 (0V 至 –32V)，同時保持單位增益運作。這實際上產生了恒定的帶寬、負載調節、PSRR 和噪聲，而與編程輸出電壓無關。

LT3090 在 300mV 的典型壓差電壓條件下可提供 600mA 電流。工作靜態電流的標稱值為 1mA，并在停機模式中減小至 <<1μA。單個電阻器負責調節 LT3090 的精準可編程電流限值。LT3090 的正或負電流監視器供應或吸收一個與輸出電流成比例的電流 (供電電流為 0.5mA/A，吸收電流為 1mA/A)。內置的保護功能包括反向輸出保護、具折返的內部電流限制以及具遲滯的熱停機。

Applications

• 用于開關電源的后置穩壓器
• 低噪聲儀表和 RF 電源
• 堅固型工業電源
• 高精度電源

方框圖
