LTC1334 單 5V RS232/RS485 多協議收發器

數據： LTC1334產品技術英文資料手冊

優勢和特點

在單顆芯片上集成了 4 個 RS232 收發器或 2 個 RS485 收發器
采用單 5V 電源工作
可承受重復的 ±10kV ESD 脈沖
采用小的充電泵電容器：0.1μF
低電源電流：8mA (典型值)
在停機模式中的電源電流為 10μA
在環回模式中具有自測試能力
無上電 / 斷電毛刺干擾的輸出
驅動器在三態、停機模式中或電源關斷時保持高阻抗
熱停機保護
接收器輸入能夠承受 ±25V

??????

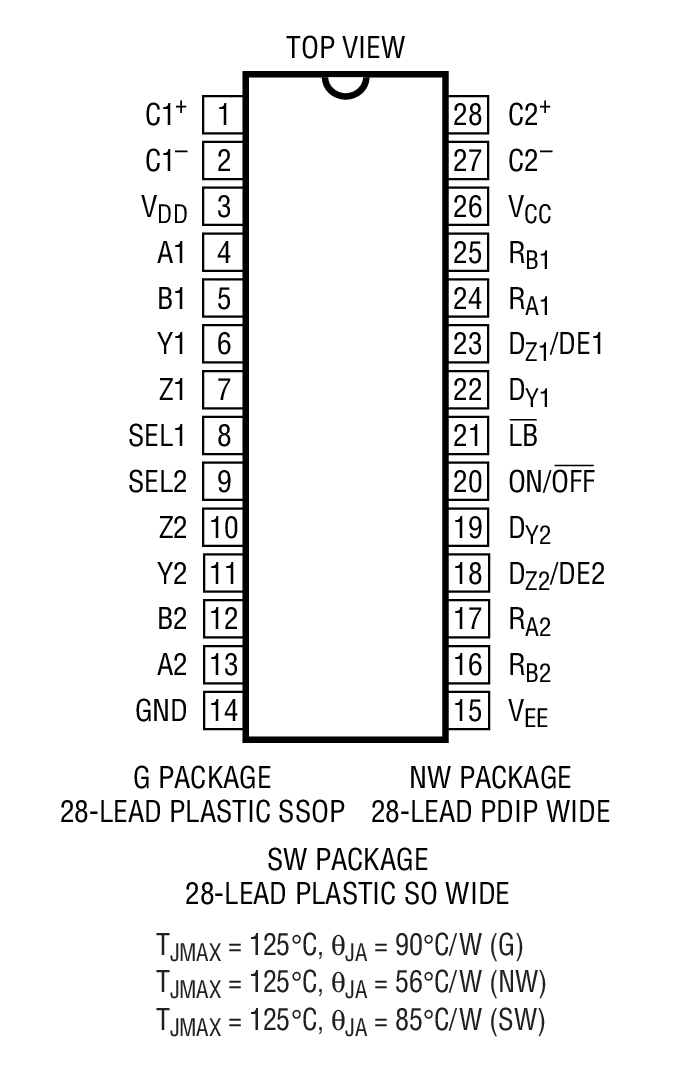

產品詳情

LTC^?1334 是一款低功率 CMOS 雙向收發器，具有兩個可再配置接口端口。該器件可配置為兩個 RS485 差分端口、兩個雙通道 RS232 單端端口、或者一個 RS485 差分端口和一個雙通道 RS232 單端端口。一個內置充電泵需要 4 個 0.1μF 電容器以產生升壓的正電源和負電源，從而使 RS232 驅動器僅采用單 5V 電源即可滿足 RS232 ±5V 輸出擺幅要求。一種停機模式可將 I_CC 電源電流減小至 10μA。

RS232 收發器完全符合 RS232 規范。RS485 收發器則完全遵照 RS485 和 RS422 規范。所有的接口驅動器均擁有短路和熱停機保護功能。一個使能引腳允許強制 RS485 驅動器輸出進入高阻抗?fàn)顟B(tài)，即使在輸出被強制超過電源軌或電源被關斷的情況下這也將得到保持。驅動器輸出和接收器輸入均具有 ±10kV ESD 保護等級。一種環回模式允許將驅動器輸出回接至接收器輸入以進行診斷自測試。
