優勢和特點

• 吞吐速率：10 MSPS
• 信噪比(SNR)：91.5 dB
• 16位無失碼
• 積分非線性(INL)：±0.45 LSB
• 微分非線性(DNL)：±0.35 LSB
• 功耗：136 mW
• 32引腳LFCSP封裝(5 mm × 5 mm)
• SAR架構
  • 無延遲/無流水線延遲
• 16位分辨率、無失碼
• 零誤差：±1 LSB
• 差分輸入范圍：±4.096 V
• 欲了解更多特性，請參考數據手冊

產品詳情

AD7626是一款采用逐次逼近寄存器(SAR)架構的16位、10 MSPS電荷再分配模數轉換器(ADC)。SAR架構提供無與倫比的噪音性能（91.5 dB SNR）和線性度（±0.45 LSB INL）。AD7626集成一個高速16位采樣ADC、一個內部轉換時鐘和一個內部緩沖基準源。在CNV邊沿，對IN+與IN-引腳之間的電壓差進行采樣。這兩個引腳上的電壓擺幅在0 V至REF之間、相位相反。基準電壓（REF）為4.096 V；它既可以由內部產生，也可以由外部提供。

所有轉換結果通過一個低壓差分信號(LVDS)自時鐘或回波時鐘串行接口即可獲得，從而減少了外部硬件連接。

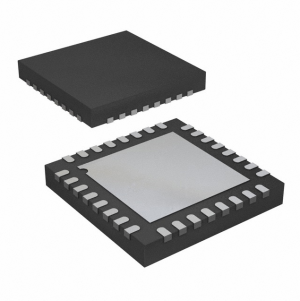

AD7626采用32引腳5mm × 5 mm LFCSP封裝，工作溫度范圍為?40°C至+85°C。

應用

• 數字成像系統
  –數字X射線
  –數字MRI
  –CCD和紅外攝像機
• 高速數據采集
• 高動態范圍通信接收機
• 頻譜分析
• 測試設備

方框圖
