描述

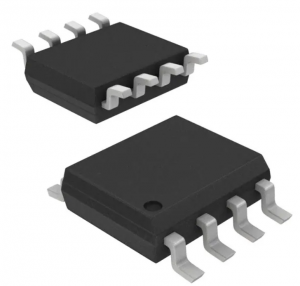

HCPL-3150柵極驅動光電耦合器由一個LED光耦合到一個帶功率輸出級的集成電路組成。該光耦合器非常適合驅動電機控制逆變器應用中使用的功率IGBT和MOSFET。

輸出級的高工作電壓范圍提供門控器件所需的驅動電壓。該光耦合器提供的電壓和電流使其非常適合直接驅動額定電壓高達1200 V / 50 A的IGBT。對于額定值較高的IGBT，它可用于驅動驅動IGBT柵極的分立功率級。

<！ - 會話數據 - >

功能

• 0.5 A最小峰值輸出電流
• 15 kV / us最小共模抑制（CMR）at VCM = 1500 V
• 1.0 V最大低電平輸出電壓（VOL）無需負柵極驅動
• ICC = 5 mA最大電源電流
• 欠壓具有遲滯的鎖定保護（UVLO）
• 寬工作VCC范圍：15至30伏
• 0.5 us最大傳播延遲
• / - 0.35 us最大延遲設備/通道之間
• 工業溫度范圍：-40°C至100°C
• 安全和法規批準：

UL認可（UL1577）3750 Vrms / 1分鐘。
IEC / EN / DIN EN 60747-5-2認可的VIORM = 630 Vpeak（僅限選項060）等待
CSA認證

• 可用選項包括：

060 = IEC / EN / DIN EN 60747-5-2 VIORM = 630 V峰值選項

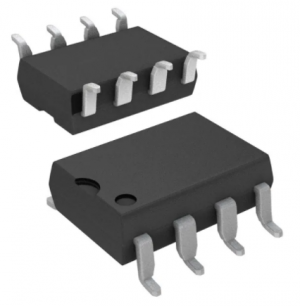

300 =鷗翼表面貼裝選項
500 =卷帶包裝
XXXE =無鉛選項

應用

隔離式IGBT / MOSFET柵極驅動器

交流和無刷直流電機驅動器

工業逆變器

開關電源（SMPS）

不間斷電源（UPS）
