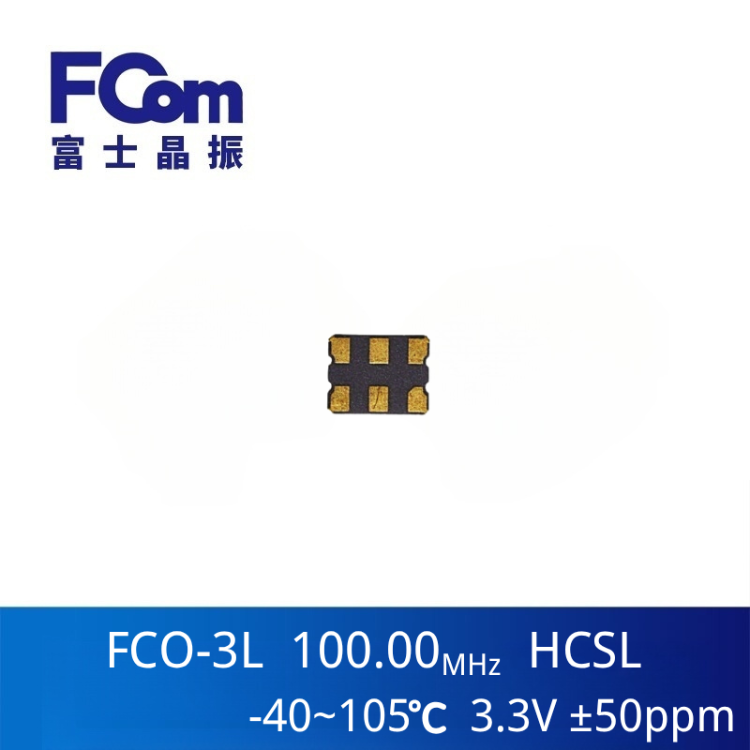

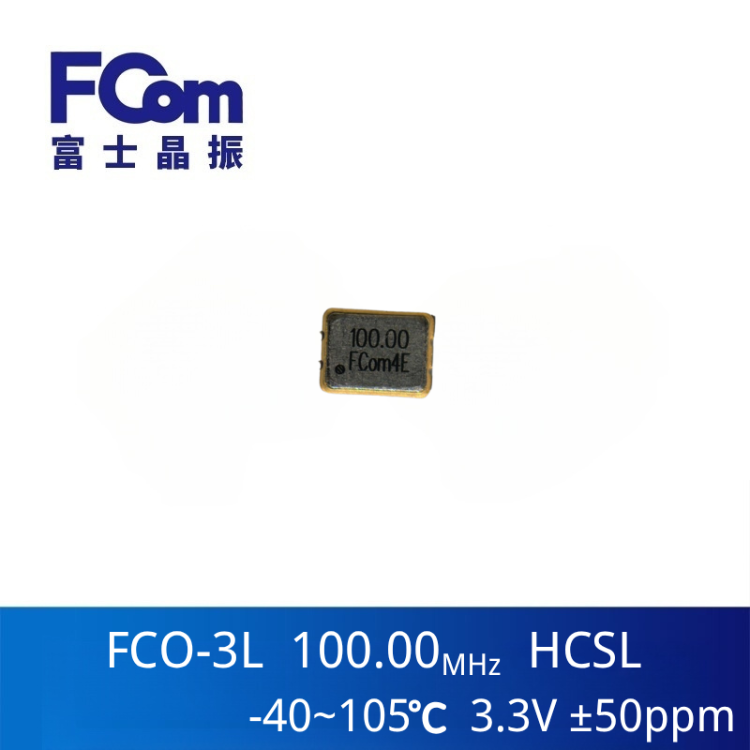

100MHz HCSL差分晶體振蕩器是一款專為高速通信與時鐘同步應用設計的差分輸出晶振，采用HCSL輸出格式，支持3.3V供電，頻率穩定度達到±50ppm，適用于-40℃至+105℃的工業寬溫環境，性能穩定可靠，適合多種高速數字系統。
產品核心優勢
HCSL差分輸出，適配PCIe/SerDes等高速總線系統，抖動低，信號完整性好
±50ppm穩定度，滿足高速同步與時序控制精度要求
支持-40℃~+105℃寬溫運行，適用于工業/通信/數據設備
3.3V標準供電，兼容主流FPGA/ASIC/網絡控制芯片平臺
小尺寸貼片封裝（如3225/5032可選），便于高密度PCB布板
可提供 LVDS / LVPECL / HCSL / CMOS 多種輸出方式定制
技術參數一覽
| 參數項目 | 規格說明 |
|---|---|
| 輸出頻率 | 100.000 MHz |
| 輸出類型 | HCSL差分輸出 |
| 電源電壓 | 3.3V（±5%） |
| 頻率穩定度 | ±50 ppm（含溫漂、電壓、老化） |
| 工作溫度范圍 | -40℃ ~ +105℃ |
| 輸出電平 | HCSL標準差分波形 |
| 抖動性能（典型） | <1.0ps RMS |
| 封裝可選 | 3225 / 5032 / 7050 SMD封裝 |
| 功耗等級 | 低功耗差分驅動，系統熱設計友好 |
應用場景推薦
PCIe時鐘同步（Gen1~Gen4）
- 千兆/萬兆以太網PHY與交換芯片
- 光模塊參考時鐘（SFP+/QSFP）
- 服務器/數據中心主板與SSD控制器
- 高速ADC/DAC模數轉換系統
- 工業設備/網絡通信模塊/邊緣計算平臺
