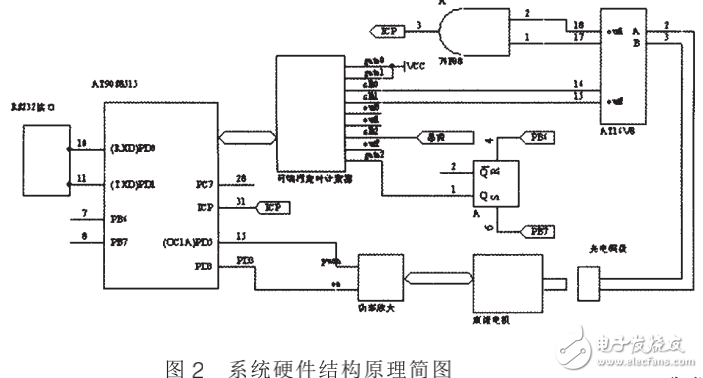

介紹一種用新型AT90S8515單片機設計的閉環位置伺服控制系統，詳細介紹了AVR單片機的特點以及與PWM調速相關寄存器的設置。給出了系統硬件電路原理簡圖和相應的軟件設計方法，說明了位置與速度的測量方法。實驗表明采用這種單片機設計的伺服系統能提高系統實時性，簡化接口硬件，提高抗干擾能力，在實際應用中可以取得較好的控制效果。
在驅動電路中，PWM輸出利用的是引腳PD3的第二功能（OCl），它是定時器／計數器1輸出比較匹配（即PWM）的輸出。定時器／計數器1可以從晶振時鐘（CK）、預定比例晶振時鐘、或外部引腳中選擇時鐘源，這可在定時器／計數器1控制寄存器B（TC-CRIB）的低3位（CS12，CS11，CSlO）進行設置，在TCCRIA中可以設置PWM為8位、9位或10位通過對定時器／計數器1輸出比較寄存器OCRIAH和OCRIAL賦比較值來輸出PWM，改變輸出比較寄存器中的比較值，即可改變PWM的占空比。
