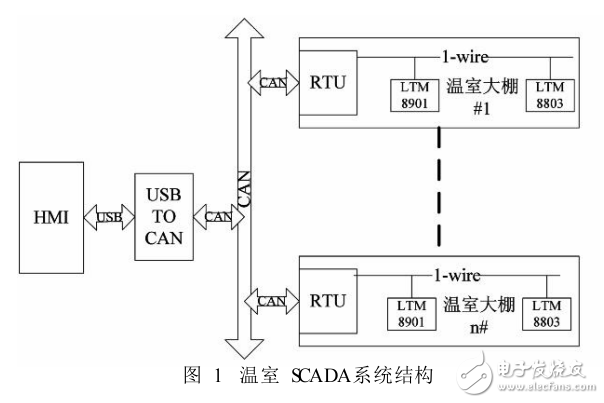

基于 STM32 的溫室 SC系統系統結構， 如圖1所示。該系統有 3 部分組成： HM I， TCOM和 RTU。其中， TCOM （ Telecommun ication） 遠程通 訊網， 實現HM I和各 RTU間的數據通信， 由于溫室環境數據量不大， 但可靠性要求高， 且工作環境惡劣。與傳統的 RS- 485通訊協議相比， CAN總線傳輸距離遠， 可靠性高， 且 RS- 485 只是物理層接口標準， 無統一的數據鏈路層協議， CAN總線有物理層和數據鏈路層國際標準 （ ISO 11898）， 且有專用芯片實現， 軟件開發工作量小。HM I采用通用 PC和專用通信模塊， 傳統通訊模塊采用 CAN 接口卡， 插入 PC機 PCI總線， 這種方式接口電路開發難度大， 成本高， 安裝使用麻煩， 溫室SCADA系統采用 USB TO CAN模塊， 連接通用 USB接口， 即插即用， 安裝使用方便。RTU 采用基于 STM32的嵌入式系統， 傳感器采用長英科技的 LTM8901溫濕度傳 感 器 和 LTM8803 - CO2 二 氧 化 碳 傳 感 器，LTM8901 和 圖 1 溫室 SCADA系統結構 LTM8803 -CO2 接口采用 DALLAS公司的 1- W ire總線， 在 1條數據線上可以掛接多個 1- W ire設備， 并且將總線距離延長到 300m， 實現溫室內環境參數多點采
