單片機電流檢測電路圖（三）

它的主要功能是完成對過電壓的瞬時值和峰值的檢測、過電壓次數的檢測、電源輸出電壓和電流的檢測，并通過鍵盤的操作顯示出各個檢測值的大?。煌瑫r通過485接口和上位機實現通信，在有過電壓的時候通過控制電路啟動備用電源，實現對電源本身的保護。

軟件設計

系統軟件主要由主程序、鍵盤掃描于程序、顯示子程序和通信子程序等組成。主程序由初始化、看門狗置位、鍵盤掃描子程序、中斷子程序組成。主程序主要進行分配內存單元、設置串行口等器件的工作方式和參數，為系統正常工作創造條件。在主程序運行的過程中，通過按鍵可以顯示檢測的各個量的值；同時在系統過電壓和干擾信號產生時，液晶顯示屏?xí)@示提示信息，使電源實現“透明”，便于電源的管理。在本系統中，鍵盤采用的是由P1口組成的3×3行列矩陣式鍵盤。

為了實現與目前應用較為廣泛的MODia）N系列測控系統的連接，本系統選用了控制系統中較為通用的MODBUS協議進行通信。MODBUS協議采用主—從通信方式，它規定把各個報文封裝成對應的一幀數據，以幀為單位傳輸數據。主站發送的報文包括接收者地址，任務、任務數據、校驗方式等內容；從站響應信息報文包括從站地址、所執行的任務、執行任務得到的數據、校驗方式等內容。MODBUS協議有兩種報文組成結構（又稱傳輸模式），分別是ASCII（美國信息交換碼）模式和RTU模式。同-MODBUS總線網絡上的所有站點設備都必頑使用相同的模式和對應的串口通信參數。本例采用的是RTU報文傳送方式。RTU模式的報文字符由8位二進制編碼組成，每個字符包含1位起始位、8位數據位和2位停止位（無奇偶校驗）。RTU模式的文字符號必須以連續數據流的形式傳送，每幀以至少3.5個字節時間的停頓間隔開始傳輸．同樣以至43.5個字符時間的停頓標志傳輸?shù)慕Y(jié)束。通信程序已經發展得比較成熟，具體的框圖省去。通信程序軟件運行時隨串行口，若證實為上位機通信請求，則發應答信號，實現“握手”，然后按上位機要求發送或接收數據。發送時，將本機檢測的電壓值、電流值向上發送，接收時則將上位機發來的系統設置參數進行差錯判斷后放人本機原設置單元，然后再由軟件根據設置值進行相應處理．

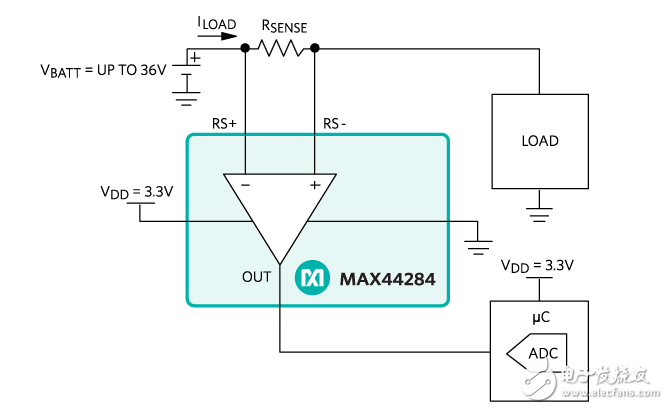

單片機電流檢測電路圖（四）

具有較寬共模輸入范圍的電流檢測放大器。MAX44284電流檢測放大器集高精度、寬輸入共模范圍于一體。您可以同時獲得高精度、低功耗性能——具備Maxim一貫的簡約設計風格。這款器件樹立了檢流放大器高精度、高靈活性的新標桿，具有優異的性價比，非常適合醫療、消費類電子、移動、通信或電機控制應用——需要高精度、設計簡便的任何應用。

優異的精度

2μV輸入失調電壓，增益誤差僅為0.05%

極低的輸入失調溫度系數：50nV/°C

-0.1V至+36V寬輸入共模范圍

低失調漂移和輸入噪聲

提供關斷控制，節省電池電量
