魅藍Note6拆解:首款雙攝青年良品做工如何?

電子工程師 ? 來源:網絡整理 ? 作者:佚名 ? 2018-01-26 22:23 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

2016年魅藍是整個手機市場一個無法忽視的焦點,在每月一場的演唱會中推出了共10款魅藍產品,讓人目不暇接。2017年魅藍回歸理性,更加專注,這一點在魅藍Note6上很好地體現了出來。

本文引用地址:

煤油們期待已久的高通處理器、更加精細打磨的6系鋁合金機身、旗艦級全像素雙核對焦人像虛化雙攝以及炫酷的4-LED流水式天線一體閃光燈等,不僅代表著魅藍對“青年良品”的新詮釋,更是對完美手機的另一種追求。

而好的產品應該是內外兼修的,下面我們來探究一下魅藍Note6的內部構造、做工如何吧。

配置簡述

配置方面,最大的驚喜可以說是處理器和攝像頭。魅藍Note6搭載的是大家期待已久的高通驍龍?zhí)幚砥?,而且是備受好評的高通驍龍625。此外,魅藍Note6最高配備4GBRAM+64GBROM的內存組合,采用5.5英寸1080P分辨率屏幕,內置4000mAh容量電池,支持18W快速充電,預裝基于Android7.1深度定制的Flyme6系統。

魅藍Note6參數表

CPU高通驍龍625(8×CortexA53、14nm制程、2.0GHz)

GPUAdreno506

RAM3GB/4GBLPDDR3

ROM16GB/32GB/64GBeMMC(支持最高128GB存儲卡拓展)

屏幕5.5英寸1920×1080分辨率IPS屏幕

攝像頭前:1600萬像素、F/2.0、5P鏡頭、ArcSoft美顏算法、FaceAE自動人臉識別

后:1200萬(IMX362/三星2L7)+500萬(景深)、單像素1.4微米、DualPixel、F/1.9

系統Flyme6(基于Android7.1)

尺寸154.6x75.2x8.35mm173g

顏色香檳金、曜石黑、孔雀青、皓月銀

電池容量4000mAh電池(不可自由更換)、18WmCharge快充

網絡制式雙卡雙待全網通

特色功能mBack交互、mCharge快充、DualPD對焦、大底雙攝

價格3+16GB:1099元

3+32GB:1299元

4+64GB:1699元

拍照方面,魅藍Note6前置1600萬像素的攝像頭,后置則采用雙像頭設計,其中主攝像頭為索尼IMX362(三星2L7)傳感器的1200萬像素攝像頭,光圈為F/1.9,單位像素尺寸高達1.4微米,支持全像素雙核對焦技術。此外,另一顆為500萬像素的景深輔助攝像頭。

詳細拆解部分

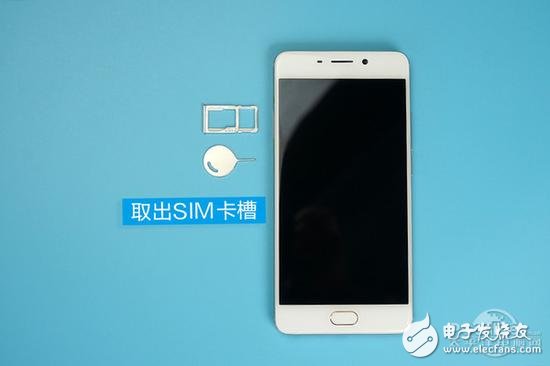

下面開始我們的拆解,照例先關機并把SIM卡托取出。魅藍Note6可以插入雙NanoSIM卡或是NanoSIM+MicroSD卡,支持6模18頻全網通。

魅藍Note6拆解:首款雙攝青年良品做工如何?

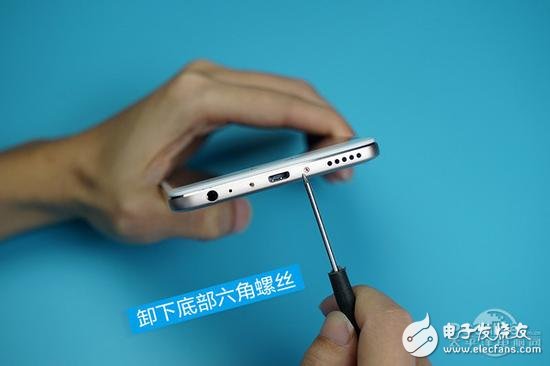

底部用兩顆六角螺絲固定中框,其他部分采用了卡扣連接,卸下螺絲準備分離后蓋。

魅藍Note6拆解:首款雙攝青年良品做工如何?

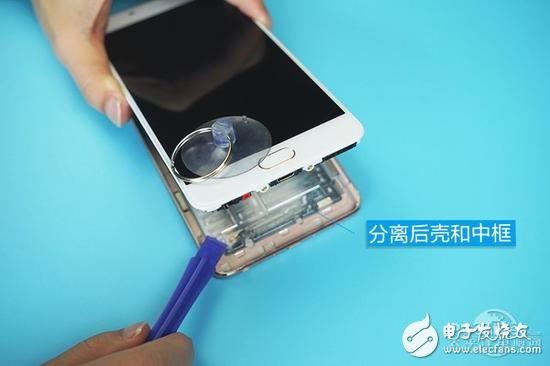

通過吸盤和撬棒花費了不少功夫終于把機身和后殼分離,非專業人士不要輕易嘗試。

魅藍Note6拆解:首款雙攝青年良品做工如何?

由下圖可見,魅藍Note6內部采用的是比較常見的三段式設計,而且后殼并沒有放置任何重要器件,因此并沒有排插等附著在上面,分離的過程比較輕松。而且我們也可以看到在主板和背殼上分別覆蓋著一塊銅箔和石墨層,可以有效地將主板重要器件和電池的熱量導出去。

魅藍Note6拆解:首款雙攝青年良品做工如何?

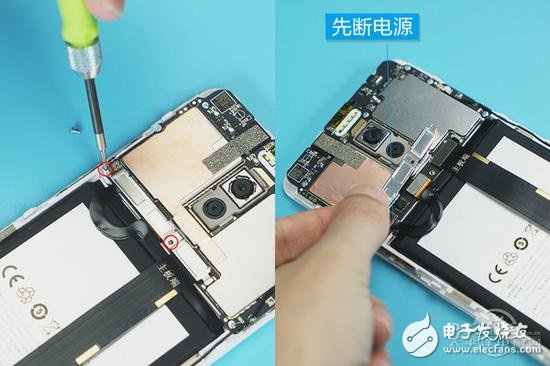

為了安全起見,機身和背殼分離之后首先就要斷電。先卸下固定排插的金屬支架,然后斷開電池排插即可。

魅藍Note6拆解:首款雙攝青年良品做工如何?

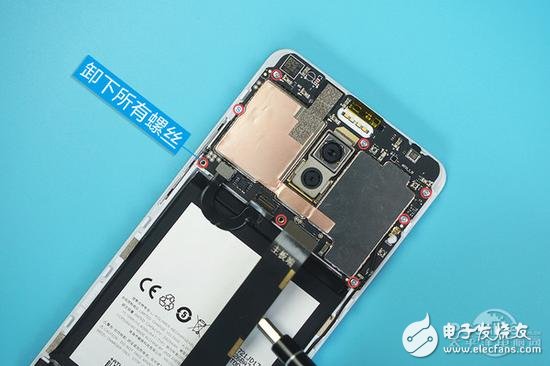

然后卸下主板上的所有螺絲就可以把主板和機身分離出來了。

魅藍Note6拆解:首款雙攝青年良品做工如何?

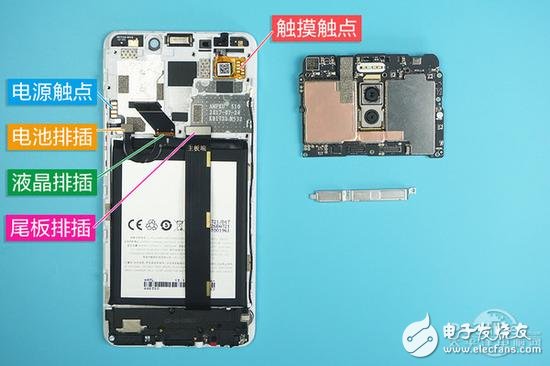

金屬支架下面從左到右依次為電池排插、液晶排插以及尾插小板排插。我們也可以看到魅藍Note6的電源鍵和屏幕觸摸都采取了觸點式設計,這樣的好處是可以減少排插的使用,使得機子拆解維修變得更加方便容易。

魅藍Note6拆解:首款雙攝青年良品做工如何?

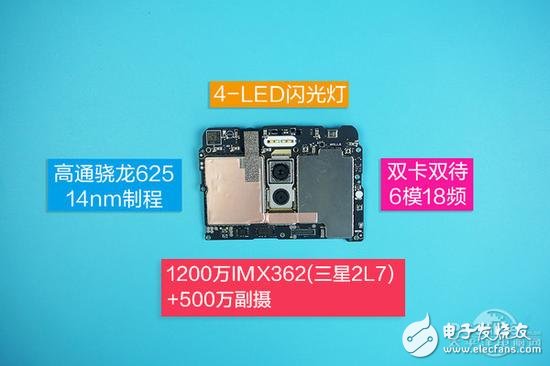

整部機子最精華的部分都在主板上了,魅藍Note6搭載高通驍龍625處理器,該處理器因很好地兼顧了功耗和性能而備受好評。此外,4-LED流水式閃光燈和大底雙攝也是此次魅藍Note6上的兩大賣點。

魅藍Note6拆解:首款雙攝青年良品做工如何?

雙色溫4-LED閃光燈除了提供便利的手電筒照明功能外,還可確保拍照時補光明亮自然。智能LED編碼芯片讓流水式閃光燈具有五種特定效果。

魅藍Note6拆解:首款雙攝青年良品做工如何?

IMX362(或三星2L7,兩者規格一樣)是去年的明星傳感器,一般在安卓的高端旗艦上才可以見到,魅藍Note6這次將其直接帶到了千元機上。這顆傳感器不僅支持全像素雙核對焦,對焦速度極其迅捷,而且還擁有超大感光元件,暗光成像能力極其出色。因而魅藍Note6的成像能力值得期待。

魅藍Note6拆解:首款雙攝青年良品做工如何?

接下來拆解尾插小板部分,把固定副板的5顆螺絲擰下。魅藍Note6在主板、副板用上了兩種不同顏色的螺絲,分別是銀色和黑色,方便拆解和維修時進行區分。

魅藍Note6拆解:首款雙攝青年良品做工如何?

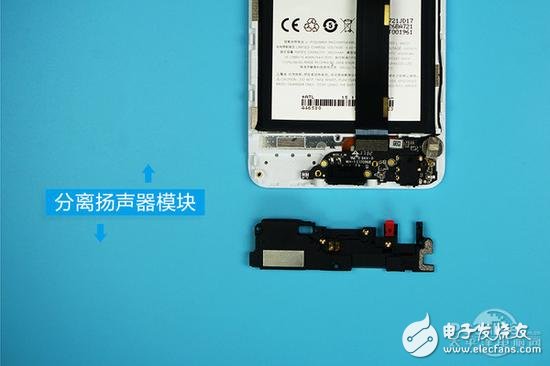

取下?lián)P聲器模塊,可以發現MicroUSB口、耳機口都有橡膠環填充間隙,能在一定程度上避免經常拔插導致的松動,增強耐久性。

魅藍Note6拆解:首款雙攝青年良品做工如何?

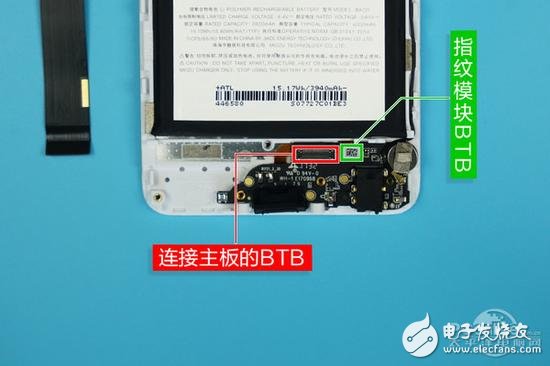

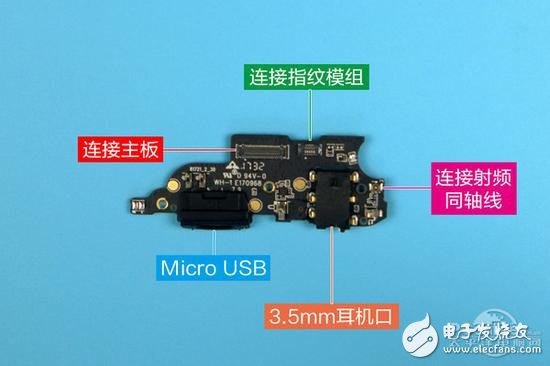

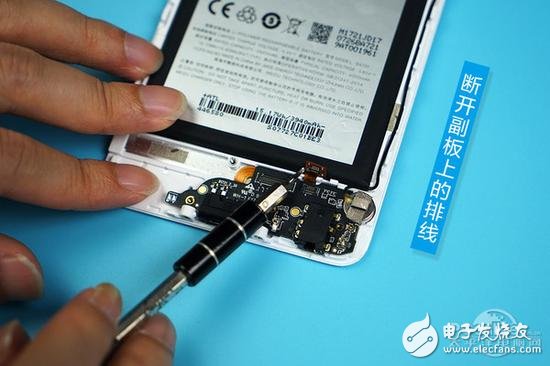

斷開副板上連接主板的BTB、連接指紋模塊的BTB,以及振動馬達旁的射頻同軸線。

魅藍Note6拆解:首款雙攝青年良品做工如何?

魅藍Note6拆解:首款雙攝青年良品做工如何?

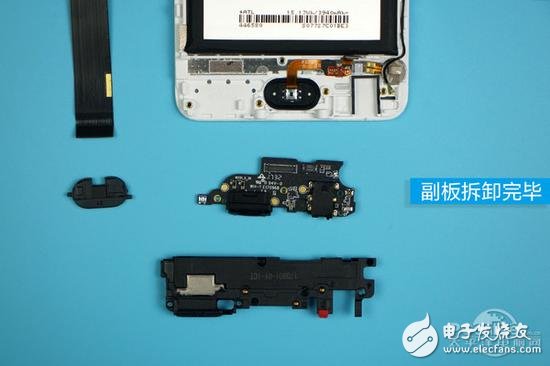

mTouch整合指紋識別模塊,輕觸返回、按壓回到桌面。取下mTouch的固定擋板后,副板的插接基本上完成了,這一部分體積小、集成度高,拆解比較容易。

魅藍Note6拆解:首款雙攝青年良品做工如何?

魅藍Note6拆解:首款雙攝青年良品做工如何?

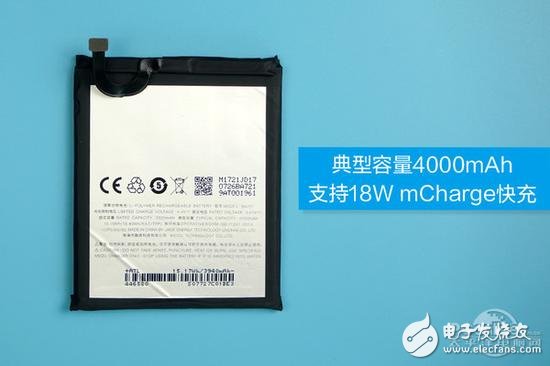

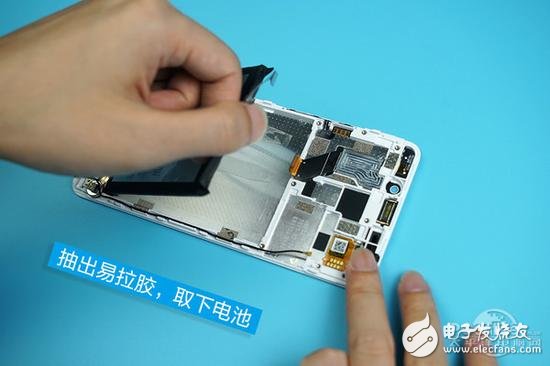

最后還剩下電池,抽出底面粘貼的易拉膠,小心取下即可。魅藍Note6配備4000mAh大容量電池,支持18W功率的mCharge快充,機身厚度控制在8.35mm,內部堆疊的效率較高。

魅藍Note6拆解:首款雙攝青年良品做工如何?

魅藍Note6拆解:首款雙攝青年良品做工如何?

總結

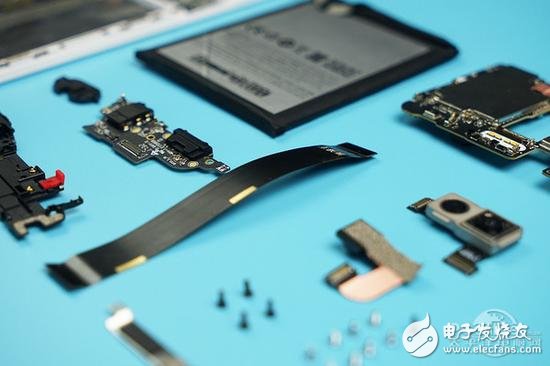

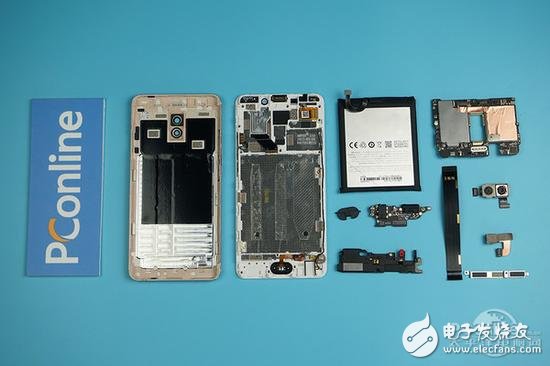

除了金屬后殼與中框之外,魅藍Note6的拆解難度不大。內部延續主板+電池+副板的設計,邊緣沒有飛邊毛刺,板材厚度適中,尾部MicroUSB口采用了塑料環包裹,用以填充間隙防止松動。

魅藍Note6拆解:首款雙攝青年良品做工如何?

魅藍Note6進行了良心升級:加入14nm制程的驍龍625處理器,前置1600萬像素攝像頭、后置1200萬像素(IMX362/三星2L7)+500萬像素(景深)雙攝,并保留4-LED流水燈設計。

這樣的配置在同價位中堪稱是最強音,頗有降維打擊的意味。

魅藍Note6拆解:首款雙攝青年良品做工如何?

誠意配置加上精良做工,魅藍Note6的確讓人眼前一亮,至于市場表現如何我們拭目以待。
