TPS7A15 是一款小型低壓差穩壓器 （LDO），具有出色的瞬態響應。該器件可提供 400 mA 電流，具有出色的交流性能（負載和線路瞬態響應）。輸入電壓范圍為 0.7 V 至 2.2 V，輸出范圍為 0.5 V 至 2.0 V，在負載、線路和溫度范圍內具有 1% 的極高精度。

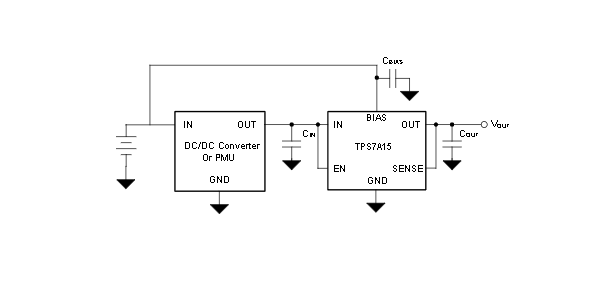

主電源路徑通過 IN 引腳，可連接到比輸出電壓低 50 mV 的電源。所有電氣特性（包括出色的輸出電壓容差、瞬態響應和 PSRR）均針對比輸出電壓高 100 mV 的輸入電壓指定，因此具有很高的實際效率。該穩壓器通過使用更高的外部供電 V BIAS 軌來支持非常低的輸入電壓，該電源軌為 LDO 的內部電路供電。例如，IN 引腳的電源電壓可以是高效 DC/DC 降壓穩壓器的輸出，而 BIAS 引腳的電源電壓可以是可充電電池。

*附件：TPS7A15 400mA、低 VIN、低 VOUT、超低壓差穩壓器數據表.pdf

TPS7A15配備了一個有源下拉電路，可在禁用時快速對輸出放電，并提供已知的啟動狀態。

TPS7A15 采用 2mm × 2mm、6 引腳 WSON 封裝以及超小型 0.71mm × 1.0mm、6 焊球 WCSP 封裝。

特性

• 超低輸入電壓范圍：0.7 V 至 2.2 V
• 高效率：
  • 400 mA 時的壓差：80 mV（最大值）
  • 指定用于 V 輸入 = V 輸出 + 100 mV
• 出色的負載瞬態響應：
  • 20 mV（I 負載：1 mA 至 250 mA，10 μs 內）
• 精度（負載、線路、溫度）：+1%，–1.1%
• 高 PSRR：1 kHz 時為 84 dB
• 提供固定輸出電壓：
  • 0.5 V 至 2.0 V（以 25 mV 為步長）
• V 偏置范圍：
  • 2.2 V 至 5.5 V
• 包：
  • 6 引腳、1mm × 0.71mm DSBGA
  • 6 引腳、2 mm × 2mm WSON
• 有源輸出放電

參數

方框圖

1. 產品概述

• ?產品名稱?：TPS7A15
• ?類型?：400mA低壓差線性穩壓器（LDO）
• ?特點?：超低輸入電壓（VIN）范圍（0.7V至2.2V），超低壓差，高效率，高電源抑制比（PSRR），快速瞬態響應
• ?應用?：適用于需要低輸入電壓、低輸出電壓和高效率的應用場景，如便攜式設備、無線傳感器網絡等

2. 主要特性

• ?輸入電壓范圍?：0.7V至2.2V
• ?輸出電壓范圍?：0.5V至2.0V
• ?最大輸出電流?：400mA
• ?壓差電壓?：80mV（400mA輸出時）
• ?輸出電壓精度?：+1%，-1.1%（負載、線路、溫度）
• ? 電源抑制比（PSRR） ?：高PSRR值，確保輸出電壓穩定性
• ?瞬態響應?：優秀，20mV（1mA至250mA負載階躍，10μs內）
• ?封裝?：提供2mm×2mm的6引腳WSON封裝和0.71mm×1.0mm的6凸點WCSP封裝

3. 引腳配置與功能

• ?OUT?：穩壓輸出引腳
• ?IN?：輸入引腳
• ?SENSE?：反饋輸入引腳，用于SENSE連接，可消除由于輸出和負載之間的跡線電阻引起的電壓誤差
• ?EN?：使能引腳，邏輯高電平使能LDO，邏輯低電平禁用LDO
• ?GND?：地引腳
• ?BIAS?：BIAS引腳，啟用低輸入電壓、低輸出電壓（LILO）條件
• ?Thermal Pad?（僅限WSON封裝）：熱焊盤，連接至地平面以改善熱性能

4. 規格參數

• ?絕對最大額定值?：包括電壓、電流和溫度范圍，確保器件在安全工作區內運行
• ?ESD額定值?：提供人體模型和帶電設備模型下的ESD保護等級
• ?推薦工作條件?：詳細列出了輸入電壓、輸出電壓、BIAS電壓、輸出電流、輸入和輸出電容器等參數范圍
• ?電氣特性?：包括輸出電壓精度、壓差電壓、靜態電流、PSRR、瞬態響應等關鍵性能指標

5. 典型特性

• 通過圖表展示了壓差電壓、靜態電流、PSRR、瞬態響應等典型特性，幫助用戶了解器件在實際應用中的表現

6. 功能描述

• ?低輸入電壓操作?：通過外部BIAS軌供電，支持非常低的輸入電壓操作
• ?快速瞬態響應?：確保在負載變化時輸出電壓的快速穩定
• ?高PSRR?：有效抑制輸入電源噪聲，保證輸出電壓的純凈度
• ?啟用和禁用功能?：通過EN引腳控制LDO的啟用和禁用，便于電源管理
