BGA（Ball Grid Array）封裝因其高密度引腳和優異的電氣性能，廣泛應用于現代電子設備中。BGA焊盤設計與布線是PCB設計中的關鍵環節，直接影響焊接可靠性、信號完整性和熱管理性能。

···???//// BGA焊盤設計////???···

BGA焊盤設計是確保焊接可靠性的基礎。焊盤的尺寸、形狀和布局需要根據BGA封裝的規格進行優化。

焊盤尺寸：焊盤直徑通常比焊球直徑小10-20%，以確保焊接時焊球能夠充分潤濕焊盤。例如，對于0.5mm直徑的焊球，焊盤直徑可以設計為0.4mm。

焊盤形狀：常見的焊盤形狀包括圓形和方形。圓形焊盤在焊接時更容易對齊，而方形焊盤在某些高密度設計中可以提高布線空間利用率。

焊盤類型：阻焊定義焊盤（SMD Pad）：阻焊層開口小于銅層焊盤，阻焊層直接定義焊接區域。這種設計可以增強銅層與基材的附著力，但長期可靠性可能略低于非阻焊定義焊盤。

非阻焊定義焊盤（NSMD Pad）：銅層焊盤直接定義焊接區域，阻焊層不參與焊盤定義。這種設計在長期可靠性測試中表現更優。

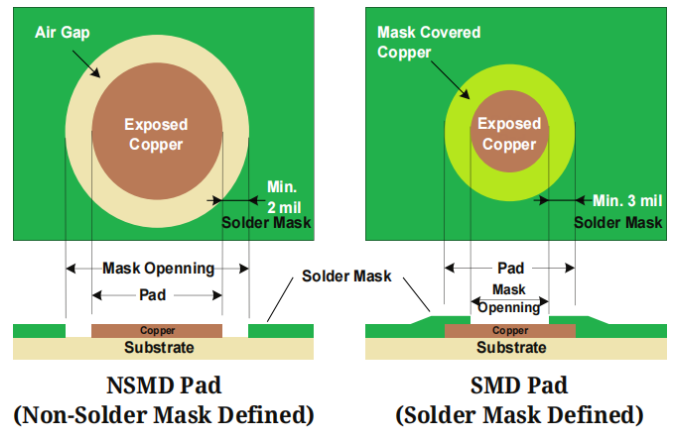

SMD焊盤與NSMD焊盤對比示意圖

···???////BGA布線設計////???···

BGA布線設計需要綜合考慮信號完整性、電源完整性和制造工藝。

布線層規劃：BGA封裝通常需要多層板設計（如4層、6層或更多），以確保足夠的布線空間和信號完整性。信號層與電源層應分離，以減少干擾。

布線寬度與間距：根據電流大小和阻抗要求確定布線寬度。高速信號線應采用差分對布線，并嚴格控制阻抗匹配。

過孔設計：BGA布線中通常需要使用大量過孔。過孔類型包括通孔、盲孔和埋孔，具體選擇取決于布線密度和層數。過孔尺寸應滿足制造工藝要求，并盡量減少對信號完整性的影響。

為昕Mars PCB設計BGA布線

···???////熱管理////???···

BGA封裝的高密度引腳和功率密度可能導致局部過熱，因此熱管理是設計中的重要環節。

散熱焊盤：在BGA封裝的中央或關鍵位置設計散熱焊盤，并通過過孔連接到內層或底層的銅平面，以增強散熱效果。

散熱片與風扇：對于高功耗BGA器件，可以在封裝頂部安裝散熱片，并配合風扇進行強制散熱。

···???////設計驗證////???···

完成BGA焊盤和布線設計后，需進行全面的設計驗證，以確保電氣性能、熱性能和機械性能滿足要求。

電氣性能測試：包括信號完整性測試和電源完整性測試，確保信號傳輸無誤且電源穩定。

熱性能測試：使用熱成像儀檢測BGA封裝的溫度分布，確保散熱設計有效。

機械性能測試：進行振動和沖擊測試，驗證BGA焊點的機械可靠性。

···???////總結////???···

BGA焊盤設計與布線是PCB設計中的復雜環節，需要綜合考慮電氣性能、熱管理和制造工藝。通過合理的設計和嚴格的驗證，可以確保BGA封裝的高可靠性和優異性能。
