UCCx808A 器件是 BiCMOS 推挽式、高速、低功耗、脈寬調制器系列。UCCx808A 包含離線或 DC-DC 固定頻率電流模式開關電源所需的所有控制和驅動電路，外部部件數量最少。

UCCx808A 雙輸出驅動級采用推挽式配置。兩個輸出都使用切換觸發器以振蕩器頻率的一半進行切換。兩個輸出之間的死區時間通常為 60 ns 至 200 ns，具體取決于定時電容器和電阻器的值，從而將每個輸出級占空比限制在 50% 以下。
*附件：ucc3808a-2.pdf

UCCx808A 系列提供多種封裝選項、溫度范圍選項和欠壓鎖定級別選擇。該系列具有 UVLO 閾值和遲滯選項，適用于離線和電池供電系統。

UCCx808A 是 UCC3808 系列的增強版本。顯著區別在于 A 版本具有從 CS 引腳到地的內部放電晶體管，該晶體管在 oscillator dead-time 期間的每個 clock cycle 被激活。該功能在每個周期內對 CS 引腳上的任何濾波器電容進行放電，并有助于較大限度地降低濾波器電容值和電流檢測延遲。

特性

• 采用推挽式配置的雙輸出驅動級
• 電流檢測放電晶體管，用于改善動態響應
• 130μA 典型啟動電流
• 1mA 典型運行電流
• 工作頻率達 1 MHz
• 內部軟啟動
• 具有 2MHz 增益帶寬積的片內誤差放大器
• 片上 VDD 箝位
• 輸出驅動級能夠?qū)崿F(xiàn) 500mA 峰值拉電流、1A 峰值灌電流

參數

方框圖

1. 產品概述

UCC3808A-2是一款低功耗、雙輸出、推挽配置的電流模式PWM控制器，適用于離線或DC-DC固定頻率電流模式開關電源。該控制器集成了所有必要的控制和驅動電路，外部元件數量少，適用于高效率開關電源、電信DC-DC轉換器、負載點電源模塊以及低成本推挽和半橋應用。

2. 主要特性

• ?雙輸出驅動級?：以推挽配置排列，輸出級在振蕩器頻率的一半下交替工作，死區時間限制每個輸出級的占空比小于50%。
• ?快速動態響應?：內置電流感應放電晶體管，每個時鐘周期在振蕩器死區時間內激活，放電電流感應濾波電容，提高動態性能。
• ?低功耗?：典型啟動電流為130μA，典型運行電流為1mA，適合電池供電應用。
• ?高頻操作?：工作頻率高達1MHz，適合高密度電源設計。
• ?內部軟啟動?：防止啟動時產生過大的電流沖擊。
• ?高集成度?：包含誤差放大器、PWM比較器、振蕩器、軟啟動電路等。

3. 功能模塊

• ?誤差放大器?：具有2MHz增益帶寬，提供穩定的輸出電壓調節。
• ?PWM比較器?：根據誤差放大器的輸出和電流感應信號生成PWM信號。
• ?振蕩器?：可編程，通過外部RC網絡設置頻率。
• ?軟啟動電路?：限制啟動時的電流沖擊。
• ?電流感應放電晶體管?：每個時鐘周期放電電流感應濾波電容，提高動態響應。

4. 應用領域

• ?高效率開關電源?
• ?電信DC-DC轉換器?
• ?負載點電源模塊?
• ?低成本推挽和半橋應用?

5. 封裝與熱信息

• ?封裝類型?：提供SOIC-8、PDIP-8和TSSOP-8等多種封裝選項。
• ?熱信息?：包括結到環境的熱阻（θJA）和結到封裝的熱阻（θJC），有助于熱設計和散熱考慮。

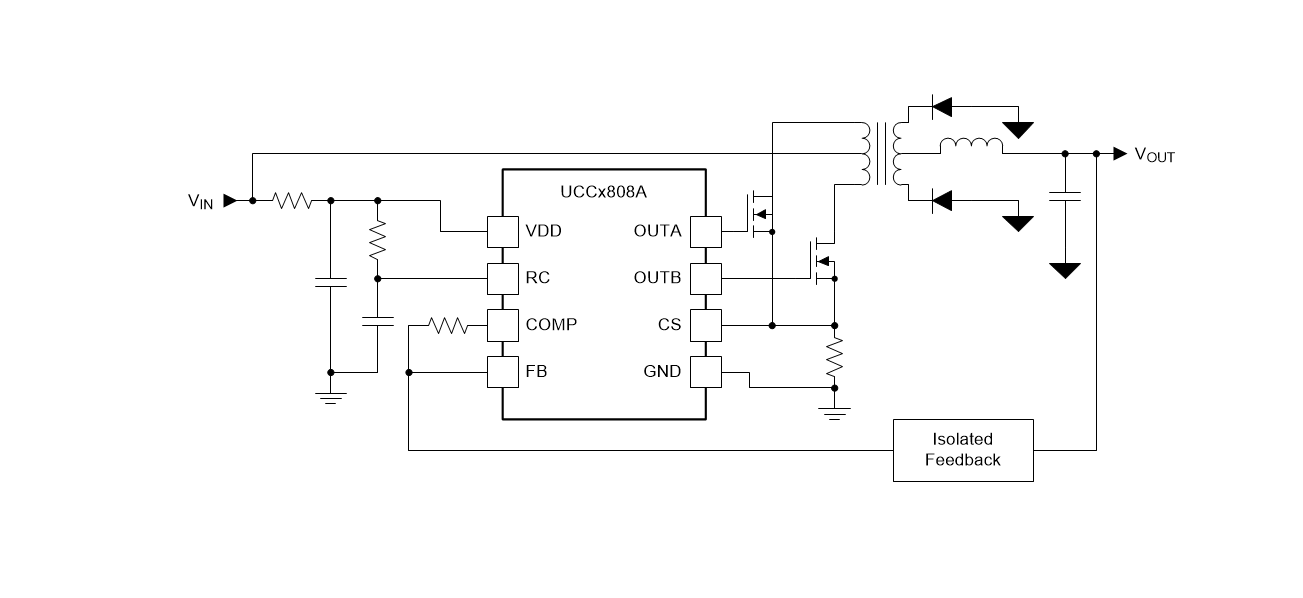

6. 典型應用電路

• ?200kHz推挽應用電路?：示例電路展示了如何使用UCC3808A-2構建5V/50W輸出、電氣隔離的推挽轉換器，包括輸入濾波、變壓器設計、輸出整流和反饋網絡等關鍵部分。

7. 設計指南

• ?振蕩器配置?：通過選擇合適的RT和CT值來設置所需的振蕩器頻率。
• ?誤差放大器補償?：根據應用需求調整反饋網絡的元件值，以穩定系統。
• ?布局考慮?：推薦布局指南，包括電源解耦、關鍵信號路徑的布局和接地策略，以最小化噪聲和干擾。
