INA821 是一款高精度儀表放大器，可提供低功耗并且可在較寬的單電源或雙電源電壓范圍內工作。可通過單個外部電阻器在 1 到 10,000 范圍內設置任意增益。由于采用超 β 輸入晶體管（這些晶體管可提供較低的輸入失調電壓、失調電壓漂移、輸入偏置電流以及輸入電壓和電流噪聲），該器件可提供出色的精度。附加電路可以為輸入提供高達 ±40V 的過壓保護。

數據手冊：*附件：INA821 高帶寬 (4.7MHz)、低噪聲、精密 (35μV)、低功耗儀表放大器技術手冊.pdf

INA821 經過優化，可提供較高的共模抑制比。當 G = 1 時，整個輸入共模范圍內共模抑制比超過 92dB。根據設計，此器件采用低電壓運行，由 4.5V 單電源和高達 ±18V 的雙電源供電。

INA821 采用 8 引腳 SOIC 和 8 引腳 VSSOP 封裝，并且額定工作溫度范圍為 –40°C 至 +125°C。

特性
1? 低失調電壓：10μV（典型值）、35μV（最大值）
? 增益漂移：5ppm/°C (G = 1)、
35ppm/°C (G > 1)（最大值）
? 噪聲：7nV/√Hz
? 帶寬：4.7MHz (G = 1)、290kHz (G = 100)
? 采用 1nF 容性負載時保持穩定
? 輸入保護電壓高達 ±40V
? 共模抑制：112dB，G = 10（最小值）
? 電源抑制：110dB，G = 1（最小值）
? 電源電流：650μA（最大值）
? 電源電壓范圍：
– 單電源：4.5V 至 36V
– 雙電源：±2.25V 至 ±18V
? 額定溫度范圍：–40°C 至 +125°C
? 封裝：8 引腳 SOIC 和 VSSOP

引腳功能和配置

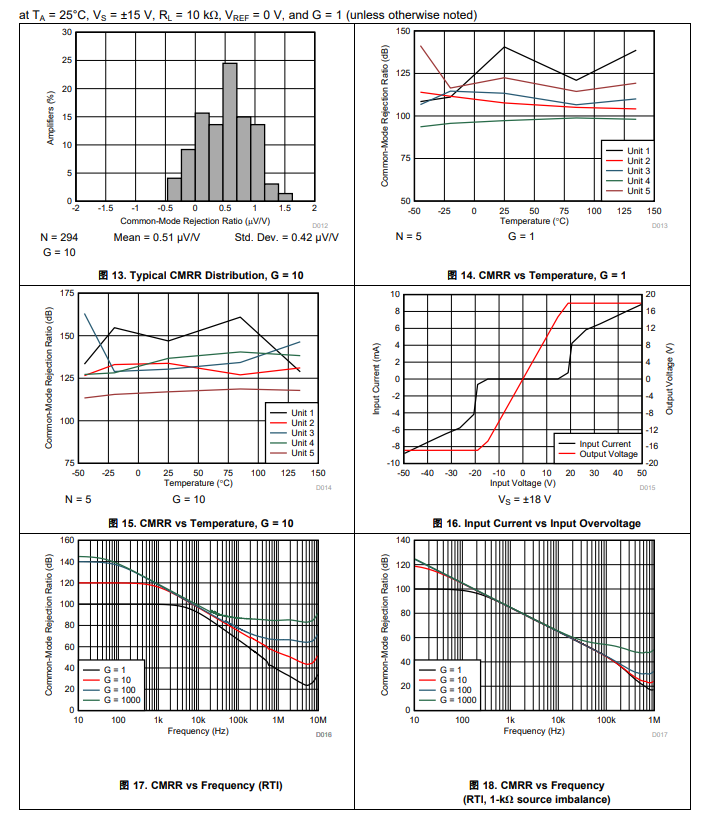

典型特性

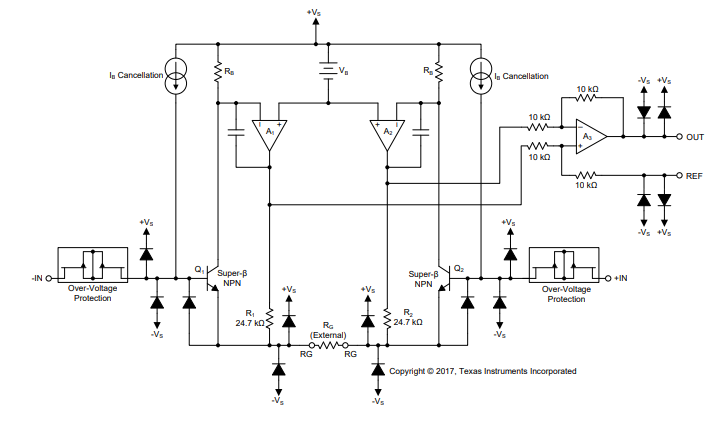

功能方框圖

典型應用

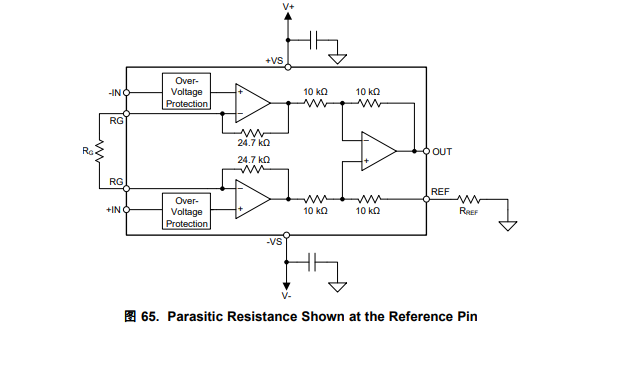

INA821的輸出電壓是相對于參考引腳（REF）上的電壓產生的。通常，在雙電源操作，REF（引腳6）連接到低阻抗系統接地。在單次供應操作中，將輸出信號偏移到精確的中等電源電平是有用的（例如，在5V電源中為2.5V環境）。為了實現這種電平轉換，必須將電壓源連接到REF引腳以對使得INA821驅動單電源模數轉換器（ADC）。施加到參考引腳的電壓源必須具有低輸出阻抗。如圖65所示，任何參考引腳處的電阻（圖65中的RREF）與內部10-kΩ電阻器之一串聯。

應用
? 電池測試設備
? 流量變送器
? ECG 放大器
? 模擬輸入模塊
? 斷路器
? 工業過程控制
? 實驗室儀表
