概述
HMC1105是一款無源微型倍頻器MMIC。 相對于輸入信號電平，無用基波和高階諧波抑制高達46 dB（典型值）。 該倍頻器采用與Hittite MMIC混頻器中相同的GaAs Schottky二極管/巴倫技術。 它尺寸小，無需直流偏置，且無需在倍增信號上增加可衡量的加性相位噪聲。
數據表：*附件：HMC1105 GaAs MMIC x2無源倍頻器，20-40GHz輸入技術手冊.pdf

應用

• 點對點和VSAT無線電
• V段通信
• 測試儀器儀表
• 雷達
• 空間

特性

• 無源： 無需直流偏置
• 轉換損耗： 12 dBm
• Fo隔離： 41 dB
• 3Fo隔離： 46 dB
• 裸片尺寸： 1.79 x 1.19 x 0.1 mm

框圖

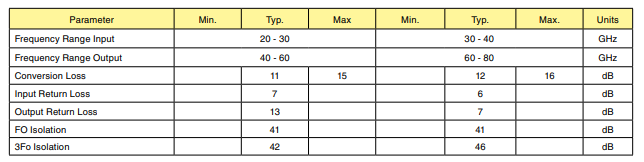

電氣規格

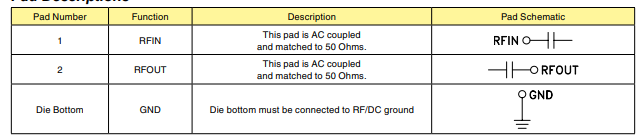

焊盤描述

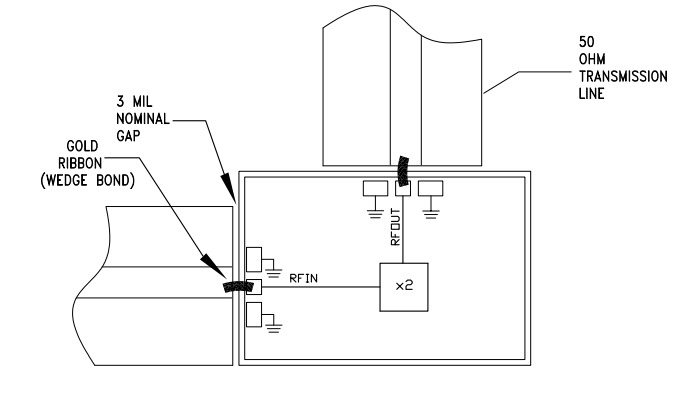

裝配圖
