LMH5401-SP 是一款針對射頻 (RF)、中頻 (IF) 或高速直流耦合時域 應用優化的高性能耐輻射差分放大器。該器件非常適合于直流耦合或交流耦合 應用 。LMH5401-SP 在 SE-DE 或差分至差分 (DE-DE) 模式下運行時會產生非常低的二階和三階失真。

數據手冊：*附件：LMH5401-SP 耐輻射加固保障 (RHA) 6.5GHz 超寬帶全差分放大器技術手冊.pdf

此放大器針對 SE-DE 和 DE-DE 系統進行了優化。該器件具有直流到 2GHz 的超高可用帶寬。LMH5401-SP 可在廣泛的 應用 （如測試與測量、寬帶通信以及高速數據采集）中用于在信號鏈中進行 SE-DE 轉換，而無需外部平衡-非平衡變壓器。

該器件提供了共模參考輸入引腳，以便使放大器輸出共模符合 ADC 輸入要求。可選電源范圍介于 3.3V 和 5V 之間，并且可根據應用要求支持雙電源供電。掉電功能還可實現節能。

當器件由 5V 電源供電且達到 300mW 超低功耗時，這一性能等級才能實現。該器件采用德州儀器 (TI) 的先進互補 BiCMOS 工藝制造，可節省空間，同時提供 LCCC-14 封裝以實現更高的性能。

特性
? QMLV（QML V 類）已通過 MIL-PRF-38535 認
證，SMD 5962R1721401VXC
– 耐輻射加固保障 (RHA) 能力高達 100krad (Si)
總電離劑量 (TID)
– 單粒子閂鎖 (SEL) 對于
LET 的抗擾度 = 85MeV-cm2/mg
– 支持軍用級溫度范圍（-55°C 至 125°C）
? 增益帶寬積 (GBP)：6.5GHz
? 優異的線性性能：
直流電頻率達 2GHz
? 壓擺率：17,500V/μs
? 低 HD2、HD3 失真
（500mVPP，100Ω，SE-DE，Gv = 17dB）(1)：
– 100MHz：HD2 為 -91dBc，HD3 為 -95dBc
– 200MHz：HD2 為 -86dBc，HD3 為 -85dBc
– 500MHz：HD2 為 -80dBc，HD3 為 -80dBc
– 1GHz：HD2 為 -53dBc，HD3 為 -70dBc
– 2GHz：HD2 為 -68dBc，HD3 為 -56dBc
? 低 IMD2、IMD3 失真
（1VPP，100Ω，SE-DE，Gv = 17dB）(1)：
– 500MHz：IMD2 為 –90dBc，IMD3 為 –79dBc
– 1GHz：IMD2 為 –80dBc，IMD3 為 –61dBc
– 2GHz：IMD2 為 –64dBc，IMD3 為 –42dBc
? 高 OIP2、OIP3。Gp = 8dB(1)
– 500MHz：OIP2 為 91dBm，OIP3 為 47.7dBm
– 1 GHz：OIP2 為 80dBm，OIP3 為 37.5dBm
? 輸入電壓噪聲：1.25nV/√Hz
? 輸入電流噪聲：3.5pA/√Hz
? 支持單電源和雙電源運行
? 電流消耗：60mA
? 關斷特性

引腳功能和配置

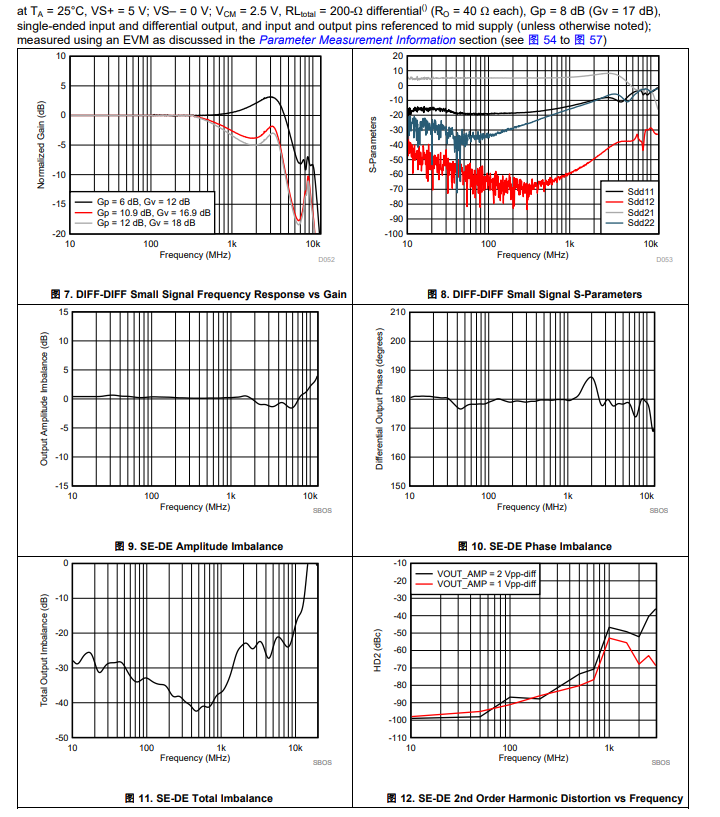

典型特性

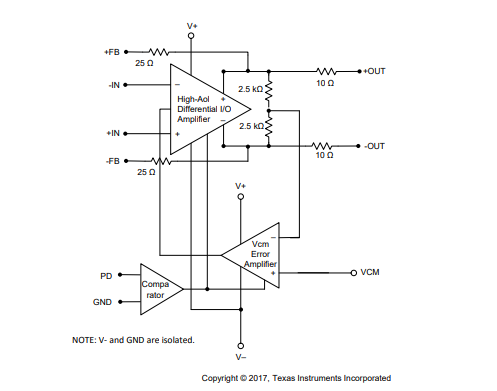

功能方框圖

應用
? 平衡-非平衡變壓器替代產品：直流電頻率達 2GHz
? GSPS ADC 驅動器
? DAC 緩沖器
? 中頻、射頻和基帶增益塊
? SAW 濾波器緩沖器和驅動器
? 電平轉換器
? 耐輻射應用
