概述
TRF37x32 是一款寬帶雙通道下變頻器混頻器，集成了 IF 放大器。這 該器件采用集成巴倫，用于單端 RF 和 LO 輸入。IF 放大器在 30 MHz 至 600 MHz，采用集電極開路拓?fù)洌С指鞣N IF 頻率和 帶寬。TRF37x32 提供出色的混頻器線性度和噪聲性能，并具有良好的 通道之間隔離，適用于分集應用。該設備以低 功耗，并進一步為功率敏感型提供低功耗模式選項 應用。每個通道都可以獨立斷電，響應時間快，以允許 在時域雙工 （TDD） 應用程序中運行。
數據表：*附件：TRF37A32雙通道下變頻器混頻器，帶集成IF AMP技術手冊.pdf

特性

• 該器件系列支持寬 RF 輸入范圍
  • TRF37A32：400 - 1700 兆赫
  • TRF37B32：700 - 2700 兆赫
  • TRF37C32：1700 - 3800 MHz
• 增益：10 dB
• 噪聲系數： 9.5 dB
• 輸入 IP3： 30 dBm
• 每通道 500 mW 功耗
• 單端 RF 輸入
• IF 頻率范圍：30 MHz 至 600 MHz
• 通道之間 45 dB 隔離
• 低功耗模式選項
• 獨立的掉電控制
• 單 3.3V 電源
• 無需外部匹配

簡化示意圖

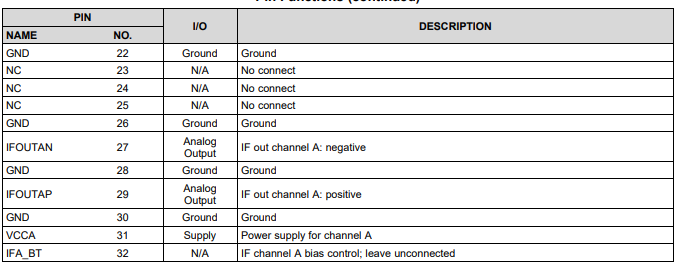

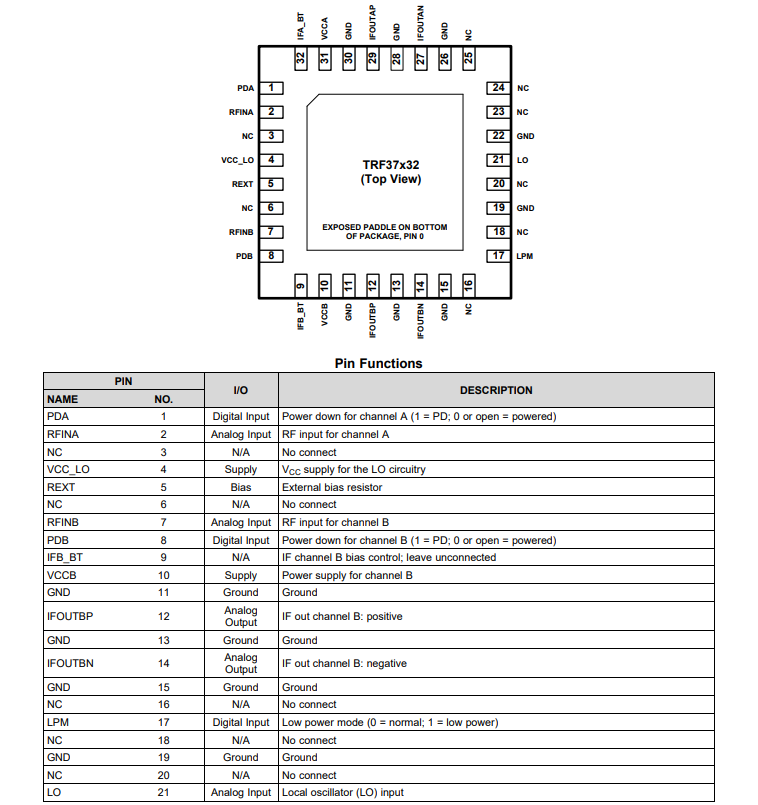

引腳配置描述

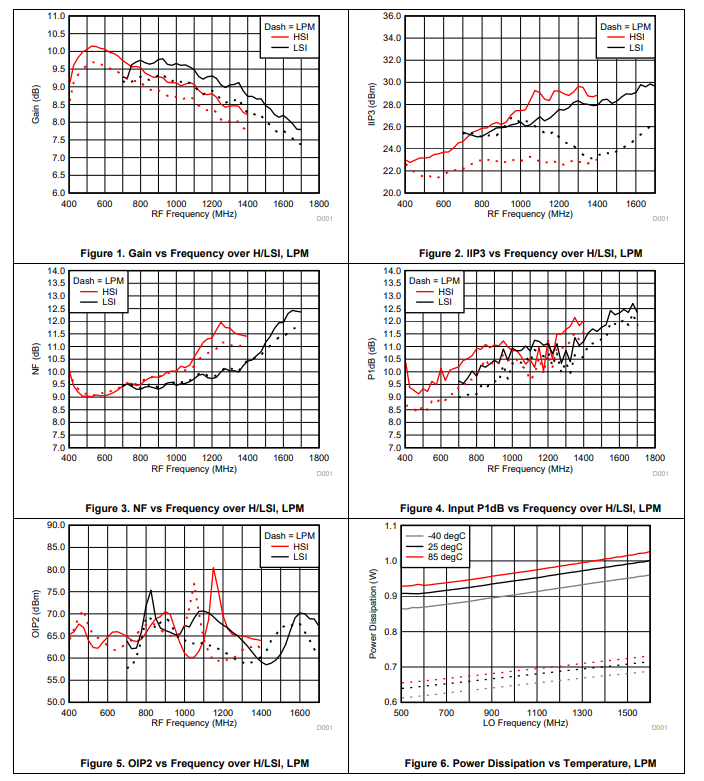

典型特征(TRF37A32)

應用信息

這些器件是高線性度寬帶接收混頻器。通常用于將400 MHz至3800 MHz范圍內的頻率轉換到30 MHz至600 MHz范圍。

典型應用

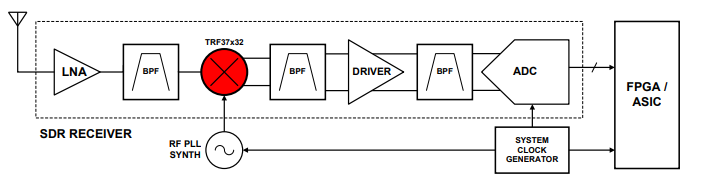

TRF37x32器件在系統中的典型布局如圖75所示。

圖75. TRF37x32的典型系統實現

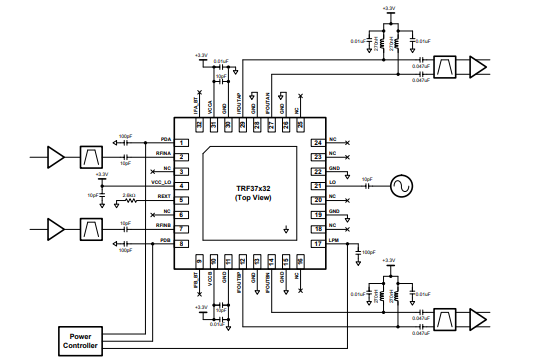

TRF37x32的典型原理圖如圖76所示。

圖76。TRF37x32的典型應用示意圖

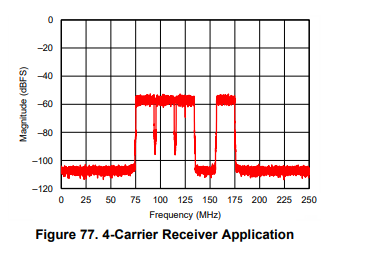

應用曲線

布局

布局指南

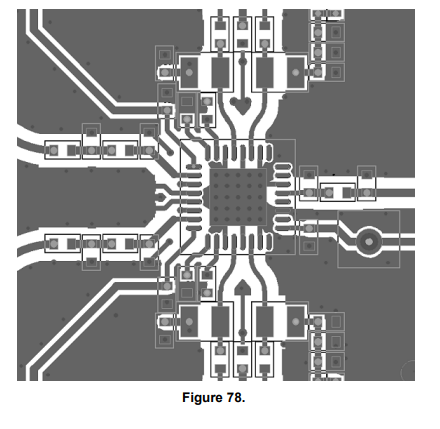

良好的布局有助于實現出色的線性度和隔離性能。圖78展示了一個良好布局的示例。在此示例中，僅顯示了頂層信號層及其相鄰的接地參考平面。一些推薦的布局原則如下：

• 將PowerPAD?與電路板接地進行良好電氣連接至關重要。使用推薦的封裝外形，將焊盤焊接到電路板上，并且不要在焊盤下方的阻焊層上開孔。
• 將器件端子的信號地連接到電路板地。
• 通過在頂層端子與覆銅接地連接之間添加過孔，驗證回流電流路徑是否遵循主要電流路徑，并且過孔應盡可能靠近參考層過渡處。
• 不要在參考平面的斷裂處上方布置信號線。
• 盡量保持差分對中線路之間的對稱性，并匹配電氣長度。
• 避免在時鐘線和數字控制線等噪聲信號線上方布置信號線。
• 不要在噪聲電源平面上方布置信號線。接地是最佳參考，不過干凈的電源平面在必要時也可作為參考。
• 將電源去耦電容放置在靠近器件的位置。
• 保持通道物理分離，以提高隔離度。
  布局示例
