HMC8414是一款具有旁路開關的低噪聲寬帶放大器，工作頻率范圍為0.1 GHz至10 GHz。集成旁路開關可實現具有接收路徑信號變化較大的高動態范圍系統。在旁路路徑中，典型插入損耗和輸入三階交調點(IIP3)分別為1.5 dB和49.4 dBm。

數據手冊：*附件：HMC8414 具有旁路開關的低噪聲放大器，0.1 GHz至10 GHz技術手冊.pdf

在器件的整個工作范圍內，HMC8414的輸入和輸出內部匹配至50 Ω。單一正電源電壓的范圍為3 V至6 V。偏置電流通過RBIAS引腳和VDD引腳（RFOUT/VDD1和VDD2）之間連接的電阻進行設置，并且可以在其標稱值90 mA左右變化。

HMC8414采用砷化鎵(GaAs)、假晶高電子遷移率晶體管(pHEMT)工藝制造。它采用符合RoHS標準的3 mm × 3 mm、LFCSP封裝，額定工作溫度范圍為?40°C至+85°C。

特性

• 集成放大器旁路開關
• 具有自偏置，偏置電流可調
• 放大器路徑增益：16 dB（典型值，7 GHz至10 GHz時）
• 放大器路徑中的OIP3：36.5 dBm（典型值，0.1 GHz至4 GHz時）
• 放大器路徑中的噪聲系數：2 dB（典型值，0.1 GHz至4 GHz時）
• 旁路路徑中的插入損耗：1.5 dB（典型值，0.1 GHz至4 GHz時）
• 16引腳、3 mm × 3 mm LFCSP封裝

引腳配置和功能描述

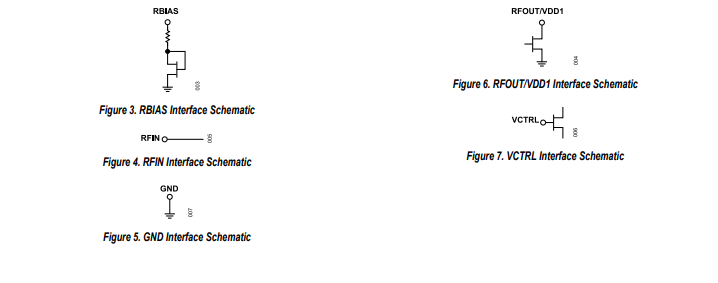

接口示意圖

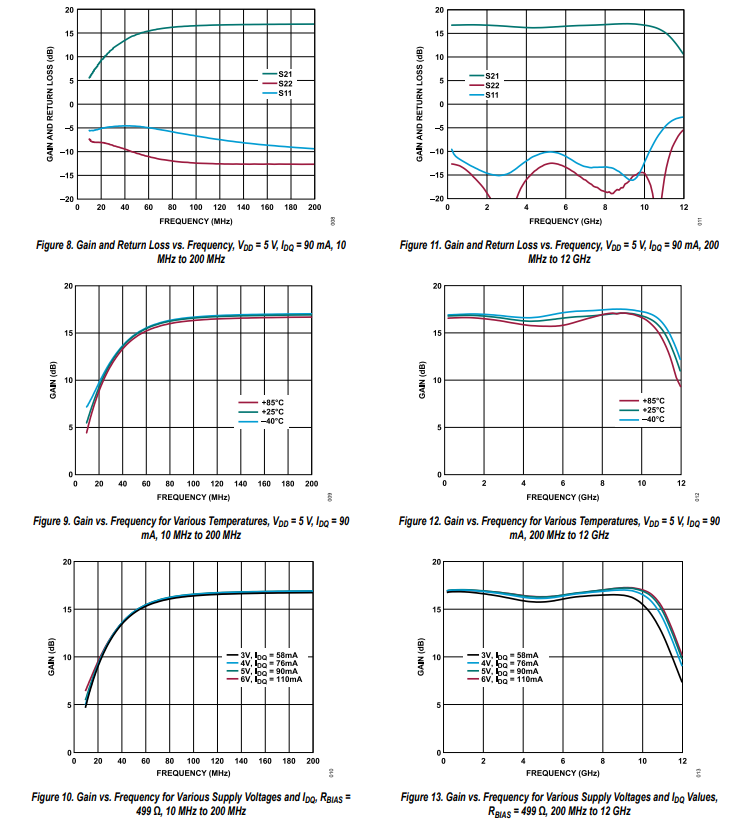

典型特性

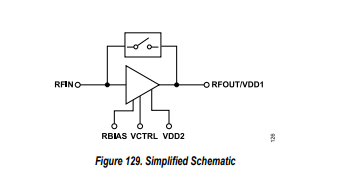

簡易框圖

典型應用

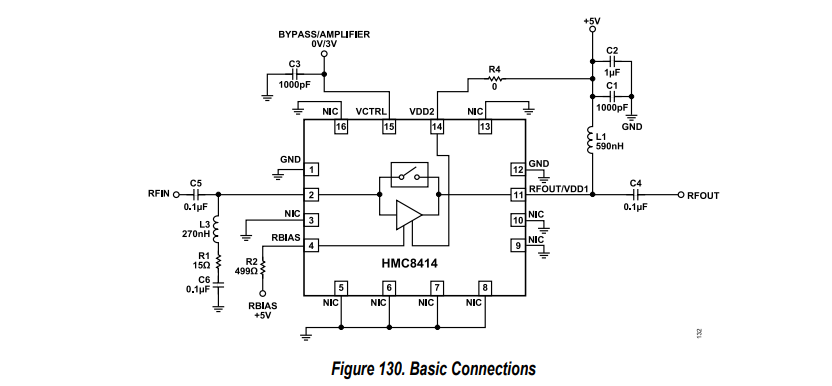

HMC8414操作的基本連接如所示圖130。將RF輸入與適當大小的AC耦合電容器提供直流阻斷。分流電阻器、電感器，HMC8414輸入端的電容器（RLC）網絡增加電阻損耗，通過降低增益來幫助穩定放大器低頻。
通過以下方式向放大器輸出端提供3 V至6 V的直流偏壓扼流電感器連接到RFOUT/VDD1引腳（引腳11）。模數轉換器在偏置電感器之后需要塊電容器。一些額外電流流入VDD2引腳，必須直接連接如圖130所示的電源電壓（大部分偏壓電流流入RFOUT/VDD1引腳）。
通過連接電阻器來設置靜態漏極偏置電流如圖所示，RBIAS引腳和電源電壓之間130.建議使用499?電阻器將偏置電流設置為90mA，5V電源。
VCTRL引腳上的邏輯信號（3 V或0 V）在以下之間切換帶邏輯1選擇放大器的放大器模式和旁路模式模式。

應用

• 測試與測量設備
• 寬帶高動態范圍接收器
