LP8769x-Q1 器件旨在滿足各種安全相關汽車和工業應用中最新處理器和平臺的電源管理要求。該器件具有 4 個降壓 DC/DC 轉換器內核，可配置為從 1 個 4 相輸出到 4 個 1 相輸出的五種不同的相位配置。設備設置可以由 I 更改^2^C 兼容串行接口或通過 SPI 串行接口。
*附件：LP8769-Q1 高頻四通道降壓 DC-DC 數據表.pdf

自動 PFM/PWM （AUTO 模式）作與自動相位添加和切相相結合，可在較寬的輸出電流范圍內最大限度地提高效率。LP8769x-Q1 器件支持多相輸出的遠程差分電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。開關時鐘可以強制到 PWM 模式，并且相位是交錯的。開關可以同步到外部時鐘，并且可以啟用擴頻模式以最大限度地減少干擾。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 輸入電壓：2.8 V 至 5.5 V
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類 C4B 級
• 符合功能安全標準
  • 專為功能安全應用而開發
  • 提供有助于 ISO 26262 系統設計達到 ASIL-D 的文檔
  • 提供有助于 IEC 61508 系統設計（最高 SIL-3 的文檔）
  • 系統能力高達 ASIL-D
  • 高達 ASIL-D 的硬件完整性
  • 窗口式電壓和過流監視器
  • 帶可選觸發器/Q&A 模式的看門狗
  • 電平或 PWM 錯誤信號監控 （ESM）
  • 帶高溫警告和熱關斷的熱監控
  • 配置寄存器和非易失性存儲器上的位完整性 （CRC） 錯誤檢測
• 4 個高效降壓 DC/DC 轉換器：
  • 輸出電壓：0.3 V 至 3.34 V（多相輸出為 0.3 V 至 1.9 V）
  • 最大輸出電流：每相 5 A，4 相配置最高 20 A
  • 可編程輸出電壓轉換速率：0.5 mV/μs 至 33 mV/μs
  • 開關頻率：2.2 MHz 或 4.4 MHz
• 10 個可配置的通用 I/O （GPIO）
• 用于多 PMIC 同步的 SPMI 接口
• 輸入過壓監控器 （OVP） 和欠壓鎖定 （UVLO）

參數

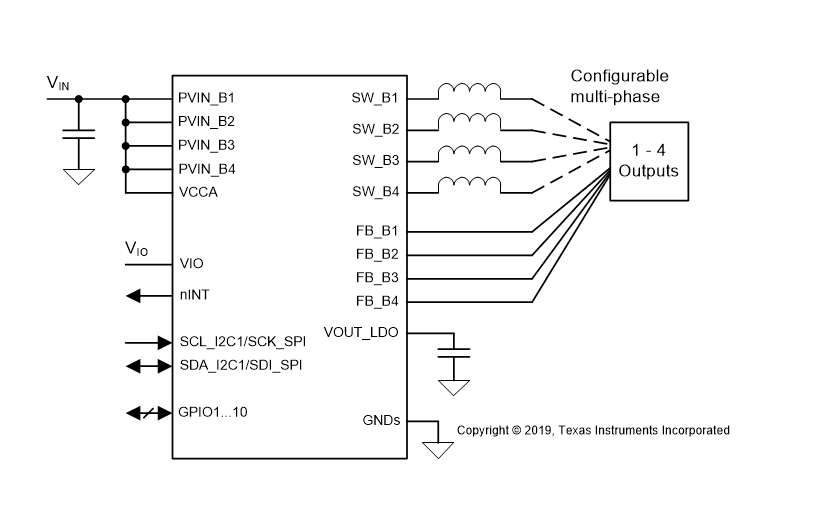

方框圖

1. 產品概述

LP8769-Q1是一款高頻四通道降壓DC-DC轉換器，專為滿足先進駕駛輔助系統（ADAS）、前視攝像頭、環視系統ECU、長距離雷達、傳感器融合和域控制器等安全相關汽車和工業應用的電源管理需求而設計。

2. 主要特性

• ?AEC-Q100認證?：通過AEC-Q100認證，適用于汽車級應用，工作溫度范圍為-40°C至+125°C。
• ?功能安全合規?：支持ISO 26262系統設計高達ASIL-D和IEC 61508系統設計高達SIL-3。
• ?四通道降壓DC-DC轉換器?：
  • 輸出電壓范圍：0.3V至3.34V（多相輸出時為0.3V至1.9V）。
  • 最大輸出電流：每相5A，四相配置時高達20A。
  • 可編程輸出電壓斜率：0.5mV/μs至33mV/μs。
  • 開關頻率：2.2MHz或4.4MHz。
• ?高效性?：自動PFM/PWM（AUTO模式）操作，結合自動相位添加和相位脫落，在寬輸出電流范圍內實現高效率。
• ?多功能監控和保護?：包括過壓監控（OVP）、欠壓鎖定（UVLO）、過流監控、熱監控、CRC錯誤檢測等。
• ?配置靈活性?：支持I2C和SPI串行接口進行配置，10個可配置通用I/O（GPIO），SPMI接口用于多PMIC同步。

3. 應用領域

• 高級駕駛輔助系統（ADAS）
• 前視攝像頭
• 環視系統ECU
• 長距離雷達
• 傳感器融合
• 域控制器

4. 封裝信息

• 封裝類型：VQFN-HR（32引腳）
• 封裝尺寸：5.50mm × 5.00mm

5. 性能規格

• 提供了詳細的電氣特性參數，包括輸入電壓范圍、輸出電壓精度、負載調節、線性調節、瞬態響應等。
• 強調了高效能和低功耗設計，適合高性能應用。

6. 功能描述

• 描述了自動PFM/PWM操作模式、遠程差分電壓感測、外部時鐘同步、擴頻模式等關鍵功能。
• 提供了關于錯誤信號監控（ESM）、熱監控、CRC錯誤檢測等安全功能的詳細描述。

7. 應用與實施

• 提供了典型應用電路和布局指導，幫助設計師優化電源路徑、地路徑和旁路電容的布局。
• 強調了正確配置GPIO引腳和監控功能的重要性，以確保系統的可靠性和安全性。

8. 支持文檔和資源

• 提供了文檔更新通知、TI E2E支持論壇鏈接、商標信息、靜電放電警告等支持資源。
