TPS65300-Q1 電源是單個開關模式降壓電源和三個線性穩壓器的組合。該器件是一款單片高壓開關穩壓器，具有集成的 1.2A 峰值電流開關、45V 功率 MOSFET、1 個低壓線性穩壓器和 2 個穩壓器控制器。

該器件具有一個電壓監控器，用于監控開關模式電源、
3.3V 線性穩壓器和 1.234V 線性穩壓器的輸出。外部定時 capacitor 用于設置上電延遲和復位輸出 nRST 的釋放。此復位輸出還用于指示開關模式電源、3.3V 線性穩壓器電源或 1.234V 線性穩壓器電源是否超出設定限值。5V 穩壓器在指定限制內跟蹤 3.3V 線性穩壓器。
*附件：tps65300-q1.pdf

TPS65300-Q1 器件的開關頻率范圍為 2 MHz 至 3 MHz，允許使用扁平電感器和低阻值輸入和輸出陶瓷電容器。外部環路補償使用戶能夠靈活地針對適當的工作條件優化轉換器響應。

該器件具有內置保護功能，例如IGN_EN ON 軟啟動，或啟用周期、逐脈沖電流限制、熱感應和因功率耗散過大而關閉。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C4B
• 輸入 VIN 范圍 5.6 V 至 40 V，瞬變高達 45 V
• 所有輸出均支持陶瓷輸出電容器，以實現穩定性
• 集成高邊開關的開關模式穩壓器
  • 建議的開關模式頻率范圍 2 MHz 至 3 MHz
  • 過流保護和 1.2A 峰值開關電流
• 一個線性穩壓器和兩個線性穩壓器控制器，具有 0.8V ±1.5% 基準電壓
• IGN_EN 輸入的狀態指示燈輸出
• 點火軟啟動 （IGN_EN）/啟用輸入 （EN） 循環
• 用于同步的外部時鐘輸入
• 可編程上電復位延遲、復位功能濾波器定時器，用于快速負瞬態
• 用于以下電源的電壓監控器
  • VREG，3.3 V，1.234 V
• 針對過度功率耗散的熱關斷保護
• 工作結溫范圍：–40°C 至 150°C
• 耐熱性能增強型 24 引腳 HTSSOP 或 24 引腳 VQFN 封裝

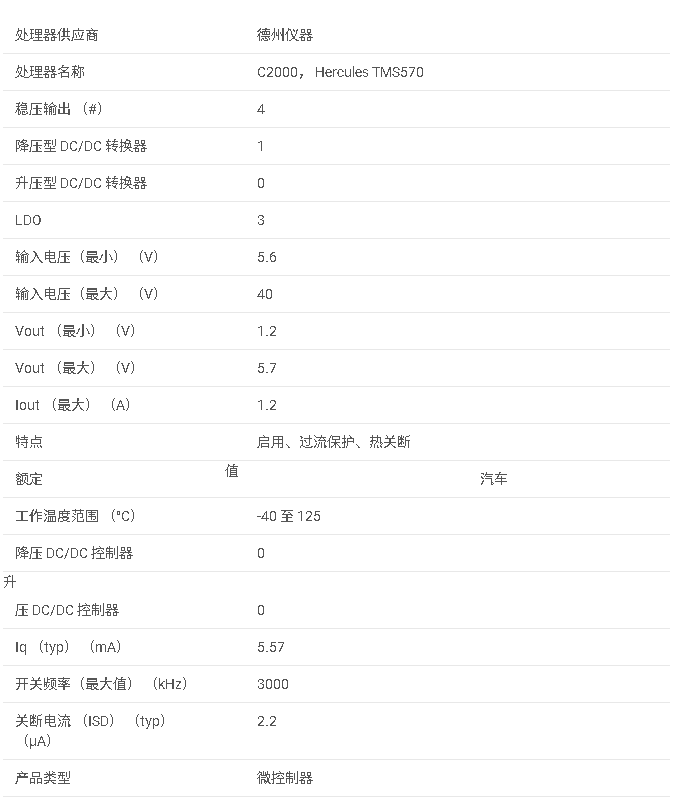

參數

1. 概述

TPS65300-Q1 是一款集成了單開關模式降壓調節器和三個線性調節器的電源管理 IC，專為汽車應用設計。該器件符合 AEC-Q100 標準，適用于 -40°C 至 125°C 的工作溫度范圍，并提供多種保護功能。

2. 主要特性

• ?單開關模式降壓調節器?：具有集成的 1.2A 峰值電流開關和 45V 功率 MOSFET，輸出電壓可調。
• ?三個線性調節器?：包括一個 5V 固定輸出線性調節器、一個 3.3V 可調線性調節器控制器和一個 1.234V 可調線性調節器控制器。
• ?電壓監控功能?：監控降壓調節器、3.3V 線性調節器和 1.234V 線性調節器的輸出，確保它們在設定范圍內。
• ?軟啟動功能?：通過 IGN_EN 輸入實現軟啟動，限制啟動時的浪涌電流。
• ?多種保護功能?：包括過流保護、熱關斷保護、欠壓鎖定等。

3. 引腳配置與功能

TPS65300-Q1 提供了豐富的引腳，包括輸入電壓引腳（VIN）、使能引腳（EN）、軟啟動引腳（SS）、復位引腳（nRST）、電壓監控引腳（VSENSE、3.3VSENSE、1.2VSENSE）等。每個引腳的功能都詳細列在數據手冊中。

4. 電氣特性

• ?輸入電壓范圍?：5.6V 至 40V，支持瞬態電壓高達 45V。
• ?輸出電壓?：降壓調節器輸出電壓可調，線性調節器輸出電壓分別為 5V、3.3V 和 1.234V。
• ?開關頻率?：可通過外部電阻或時鐘輸入設置，范圍為 2MHz 至 3MHz。
• ?軟啟動時間?：降壓調節器和線性調節器均具有可編程的軟啟動時間。

5. 功能描述

• ?降壓調節器?：采用 PWM 控制方式，具有電壓模式控制環路，可實現穩定的輸出電壓。
• ?線性調節器?：通過外部 NPN 雙極晶體管提供調節輸出，具有電流限制和過壓保護功能。
• ?電壓監控與復位?：監控降壓調節器和兩個線性調節器的輸出電壓，當任何一路輸出超出設定范圍時，通過 nRST 引腳輸出復位信號。

6. 應用信息

TPS65300-Q1 適用于多種汽車應用，如 TMS570 微控制器和 C28XXX DSP 的電源供應，以及一般用途的汽車電源管理。

7. 典型應用電路

數據手冊中提供了典型應用電路圖，展示了如何連接外部元件（如電感、電容、肖特基二極管等）以實現所需的電源管理功能。

8. 布局與布線指南

為了確保 TPS65300-Q1 的性能，數據手冊中提供了布局與布線指南，包括電感的選擇、輸入和輸出電容的放置、反饋線的布線等。

9. 設備與文檔支持

TI 提供了詳細的數據手冊、應用報告和技術支持，以幫助用戶更好地理解和使用 TPS65300-Q1。

10. 封裝與訂購信息

TPS65300-Q1 提供兩種封裝選項：24 引腳 HTSSOP（帶 PowerPAD）和 24 引腳 VQFN（帶裸露熱焊盤）。具體訂購信息請參考 TI 的官方網站或數據手冊中的訂購指南。
