LMV712-N 器件是一款高性能 BiCMOS 運算放大器，適用于需要軌至軌輸入以及高速度和低噪聲的 應用 。這款器件具有 5MHz 的帶寬和 5V/μs 的壓擺率，而且可以處理電容高達 200pF 的容性負載，而不產生振蕩。

數據手冊：*附件：LMV712-N-Q1 汽車級、雙通道、5.5V、5MHz、RRIO、35mA輸出電流運算放大器技術手冊.pdf

LMV712-N 可確保在 2.7V 至 5.5V 電壓下正常運行，而且提供了兩個獨立的關斷引腳。該特性支持單獨關斷各個器件，并可將電源電流降低到不足 1μA（典型值）。在放大器脫離關斷模式的過程中，輸出電壓會快速平穩上升，而不產生任何毛刺脈沖。

具有關斷功能的 LMV712-N 可采用節省空間的 10 引腳 DSBGA 和 10 引腳 WSON 封裝。它還可以采用 10 引腳 VSSOP 封裝。這些封裝旨在滿足手機和類似的電池供電類便攜式電子產品在小尺寸、低功耗和低成本方面的需求。

特性
? 可提供汽車級 AEC-Q100 1 級版本（僅 LMV712-N）
? 5MHz GBP
? 壓擺率：5V/μs
? 低噪聲：20nV/√Hz
? 電源電流：每通道 1.22mA
? VOS< 3mV（最大值）
? 可確保在 2.7V 和 5V 電壓下正常運行
? 溫度范圍：-40°C 至 125°C
? 軌至軌輸入和輸出
? 單位增益穩定
? 小型封裝：10 引腳 DSBGA、10 引腳 WSON 和10 引腳 VSSOP
? 1.5μA 關斷電流CC
? 2.2μs 開通時間

引腳功能和配置

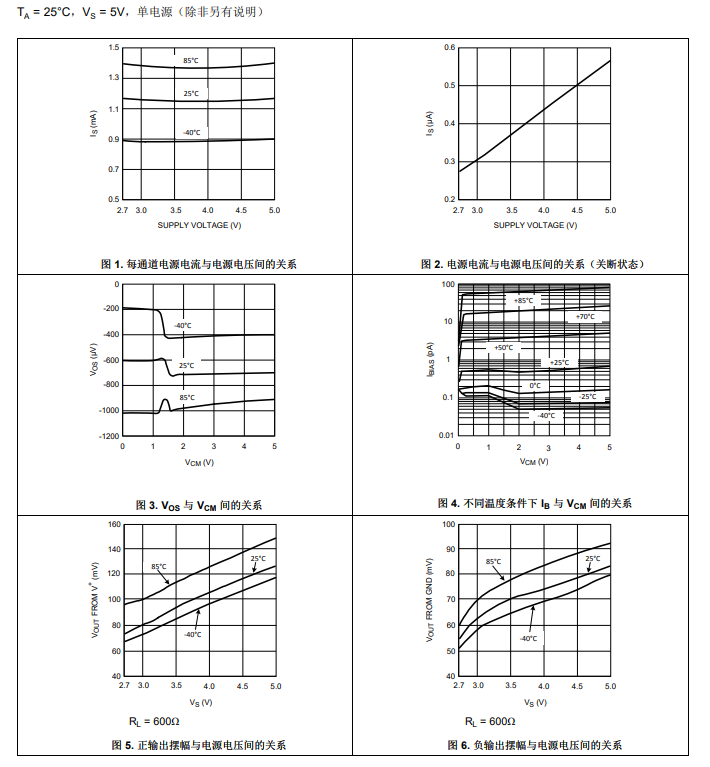

典型特性

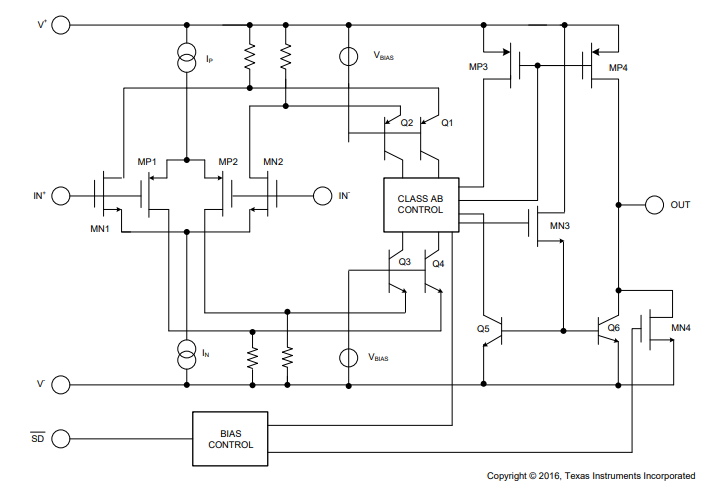

功能方框圖

應用
? 功率放大器控制環路
? 手機
? 便攜式設備
? 無線 LAN
? 無線電系統
? 無繩電話
