TPS48000-Q1 是一款具有保護和診斷功能的 100V 低 IQ 智能高側驅動器。該器件具有 3.5V–95V 的寬工作電壓范圍，適用于 12V、24V 和 48V 系統設計。該器件可以承受并保護負載免受低至 –65V 的負電源電壓的影響。

它具有強大的 （2A） 柵極驅動，可在大電流系統設計中使用并聯 MOSFET 實現功率切換。
*附件：tps4800-q1.pdf

該器件提供可調節的短路保護。可以配置自動重試和閉鎖故障行為。通過使用 CS+ 和 CS– 引腳，電流檢測可以通過外部檢測電阻器或 MOSFET VDS 檢測來完成。通過使用 CS_SEL 引腳輸入，可以配置高壓側或低壓側電流感應電阻器。該器件還具有使用外部控制對內部短路比較器進行診斷SCP_TEST 輸入功能。

運行時 43μA（典型值）的低靜態電流支持始終導通的系統設計。靜態電流降低至 1.5μA（典型值），EN/UVLO 為低電平。

TPS48000-Q1 采用 19 引腳 VSSOP 封裝。

特性

• 符合 AEC-Q100 汽車標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 3.5V 至 95V 輸入范圍 （絕對最大值 100V）
• 低至 –65V 的反向輸入保護
• 集成 11V 電荷泵
• 低靜態電流，工作時為 43μA
• 1.5μA 低關斷電流 （EN/UVLO = 低）
• 強大的柵極驅動器（2A 拉電流和吸收電流）
• 使用具有可調延遲 （TMR） 的外部 Rsense 或 MOSFET VDS 傳感的可調短路保護 （ISCP）
• 高壓側或低壓側電流感應配置 （CS_SEL）
• 短路故障期間的故障指示 （FLT）、欠壓輸入和短路比較器診斷 （SCP_TEST）
• 柵極驅動 UVLO 的故障指示 （FLT_GD）
• 可調輸入欠壓鎖定 （UVLO） 和過壓保護 （OV）

參數

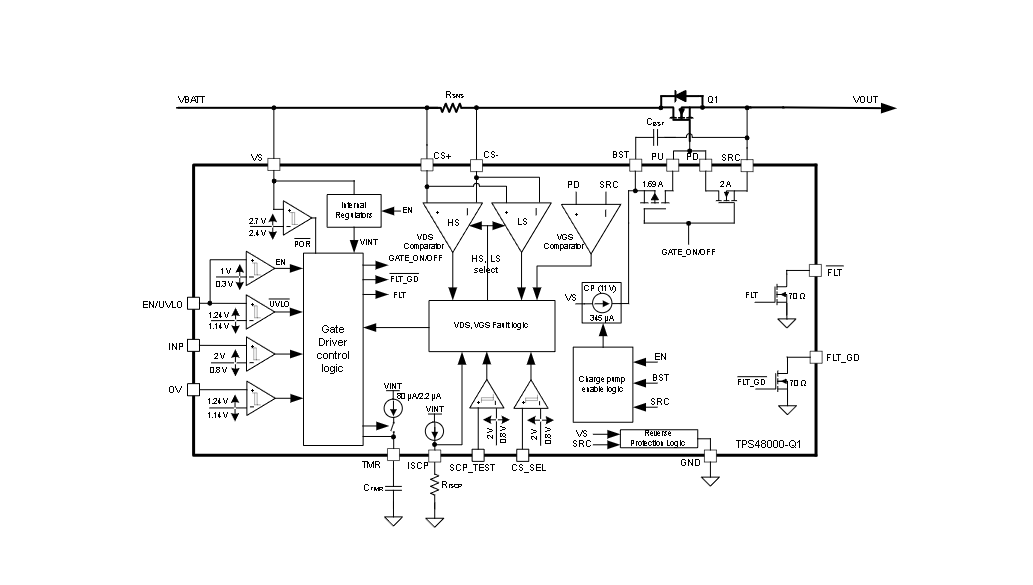

方框圖

一、產品概述

TPS4800-Q1是一款100V低IQ（靜態電流）高側驅動器，專為汽車電子應用設計，具備反向極性保護、短路保護及診斷功能。該器件適用于48V電池管理系統（BMS）、DC/DC轉換器及電動工具等領域。

二、主要特性

• ?AEC-Q100認證?：適用于汽車電子應用，環境工作溫度范圍為-40°C至+125°C。
• ?寬輸入電壓范圍?：3.5V至95V（絕對最大值為100V），支持12V、24V及48V系統設計。
• ?反向輸入保護?：能夠承受高達-65V的反向輸入電壓。
• ?集成11V電荷泵?：無需外部電荷泵組件。
• ?低靜態電流?：工作狀態下靜態電流為43μA，關斷模式下僅為1.5μA。
• ?強柵極驅動能力?：提供2A的源電流和沉電流，支持高電流系統中的并聯MOSFET切換。
• ?可調短路保護?：通過外部Rsense或MOSFET VDS感應實現，支持自動重試和鎖存關斷故障行為配置。
• ?故障診斷功能?：包括短路比較器診斷（SCP_TEST）和柵極驅動欠壓鎖定（UVLO）指示。

三、引腳配置與功能

TPS4800-Q1采用19引腳VSSOP封裝，主要引腳包括：

• ?VS?：供電引腳。
• ?EN/UVLO?：使能/欠壓鎖定輸入，用于控制器件的工作狀態。
• ?OV?：過壓保護輸入，連接至地時禁用此功能。
• ?INP?：輸入信號引腳，用于控制外部放電FET。
• ?FLT?：故障指示輸出，低電平有效。
• ?FLT_GD?：柵極驅動UVLO故障指示輸出，低電平有效。
• ?GND?：系統地。
• ?PU?：高電流柵極驅動上拉輸出。
• ?PD?：高電流柵極驅動下拉輸出。
• ?BST?：高側自舉供電輸出。
• ?SRC?：外部FET的源極連接。
• ?ISCP?：短路檢測設置輸入。
• ?TMR?：故障定時器輸入。
• ?SCP_TEST?：短路比較器診斷輸入。

四、電氣特性

• ?工作結溫范圍?：-40°C至+125°C。
• ?最大柵極驅動電壓?：PU和PD引腳相對于SRC引腳的最大電壓為112V。
• ?短路保護閾值?：可通過ISCP引腳連接的外部電阻進行調節，范圍為15mV至757mV。
• ?故障定時器響應時間?：可通過TMR引腳連接的外部電容進行調節，最快響應時間為4μs。

五、功能描述

• ?電荷泵與柵極驅動?：內置11V、345μA電荷泵，為柵極驅動提供穩定電壓。
• ?短路保護?：支持可調短路保護閾值和響應時間，可選擇自動重試或鎖存關斷故障行為。
• ?過壓與欠壓保護?：通過EN/UVLO和OV引腳實現，保護電路免受異常電壓條件的影響。
• ?反向極性保護?：能夠承受輸入和輸出端的反向極性電壓，保護器件免受損壞。
• ?故障診斷?：提供SCP_TEST引腳，用于短路比較器的功能診斷。

六、應用與實現

• ?典型應用?：包括驅動功率始終在線（PAAT）負載、48V BMS系統中的MOSFET控制等。
• ?設計步驟?：包括選擇合適的MOSFET、計算所需的自舉電容、設置短路保護閾值和響應時間等。
• ?布局指南?：強調關鍵組件的放置、接地策略及EMI抑制措施。
• ?電源建議?：提供輸入電源的去耦和濾波建議，以減少噪聲和瞬態電壓的影響。

七、器件與文檔支持

• ?設計資源?：提供相關的設計工具和計算器，以簡化設計過程。
• ?文檔更新通知?：用戶可注冊接收文檔更新通知。
• ?技術支持?：TI E2E?支持論壇提供快速的設計幫助和驗證答案。
• ?靜電放電警告?：提醒用戶注意靜電放電可能對器件造成的損害。
