TPS48100-Q1 是一款具有保護和診斷功能的 100V 低 IQ 智能高側驅動器。該器件具有 3.5V–95V 的寬工作電壓范圍，適用于 12V、24V 和 48V 系統設計。該器件可以承受并保護負載免受低至 –65V 的負電源電壓的影響。

它具有兩個強大的 2A（源和灌）柵極驅動器，具有獨立的控制輸入（INP1、INP2），用于驅動公共源配置中的背靠背 MOSFET。強大的 GATE 驅動支持在大電流系統設計中使用并聯 MOSFET 進行電源切換。
*附件：tps4810-q1.pdf

該器件提供可調節的短路保護。可以配置自動重試和閉鎖故障行為。電流感應可以通過外部感應電阻器或 MOSFET VDS 感應來完成。通過使用 CS_SEL 引腳輸入，可以配置高壓側或低壓側電流感應電阻器。該器件還具有使用外部控制對內部短路比較器進行診斷SCP_TEST 輸入功能。

低靜態電流 （35μA，典型值） 支持始終導通的系統設計。靜態電流降低至 1.5μA（典型值），EN/UVLO 為低電平。

TPS48100-Q1 采用 19 引腳 VSSOP 封裝。

特性

• 符合 AEC-Q100 汽車標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 3.5V 至 95V 輸入范圍 （絕對最大值 100V）
• 低至 –65V 的反向輸入保護
• 集成 11V 電荷泵，容量為 345μA
• 低靜態電流，工作時為 35μA
• 1.5μA 低關斷電流 （EN/UVLO = 低）
• 兩個強大的柵極驅動器（2A 拉電流和灌電流），用于背靠背 MOSFET 驅動，具有獨立的控制輸入（INP1、INP2）
• 使用具有可調延遲 （TMR） 的外部 Rsense 或 MOSFET VDS 傳感的可調短路保護 （ISCP）
• 高壓側或低壓側電流感應配置 （CS_SEL）
• 短路故障期間的故障指示 （FLT）、電荷泵欠壓、輸入欠壓和短路比較器診斷 （SCP_TEST）
• 可調輸入欠壓鎖定 （UVLO）
• 與 TPS1210-Q1 引腳對引腳兼容

參數

方框圖

一、產品概述

TPS4810-Q1 是一款100V低IQ（靜態電流）智能高壓側驅動器，專為汽車應用設計。它支持背對背MOSFET驅動，具有短路保護和診斷功能。該設備適用于12V、24V和48V系統設計，能夠承受并保護負載免受低至-65V的負電源電壓影響。

二、主要特性

• ?AEC-Q100認證?：適用于汽車應用，滿足-40°C至125°C的工作溫度范圍。
• ?寬輸入電壓范圍?：3.5V至95V（絕對最大值為100V），具有反向輸入保護功能。
• ?低IQ設計?：操作時的靜態電流為35μA（典型值），關閉時的靜態電流為1.5μA（典型值）。
• ?雙強柵極驅動器?：兩個2A柵極驅動器，支持背對背MOSFET獨立驅動。
• ?可調短路保護?：通過外部Rsense或MOSFET VDS感測，具有可調延遲功能。
• ?故障診斷?：包括短路比較器診斷（SCP_TEST）功能。
• ?功能安全?：提供文檔以支持功能安全系統設計。
• ?引腳兼容?：與TPS1210-Q1引腳兼容。

三、引腳配置與功能

TPS4810-Q1采用19引腳VSSOP封裝，主要引腳包括：

• ?VS?：供電引腳。
• ?EN/UVLO?：使能/欠壓鎖定輸入。
• ?INP1/INP2?：輸入控制信號，分別用于控制兩個柵極驅動器。
• ?FLT?：故障指示輸出，低電平有效。
• ?G1PU/G1PD/G2?：柵極驅動器輸出。
• ?BST?：高側自舉電源。
• ?SRC?：源極連接。
• ? CS+/CS- ?：電流感測正/負輸入。
• ?ISCP/TMR?：短路檢測設置和故障定時器輸入。
• ?SCP_TEST?：短路比較器診斷輸入。
• ?CS_SEL?：電流感測選擇輸入。

四、電氣特性

• ?電荷泵?：11V，345μA。
• ?柵極驅動器峰值源/漏電流?：1.69A/2A。
• ?短路保護閾值?：可通過外部Rsense或VDS感測設置，范圍從15mV至316mV。
• ?欠壓鎖定閾值?：上升閾值1.176V至1.287V，下降閾值1.09V至1.184V。
• ?使能閾值?：上升閾值1V，下降閾值0.3V。

五、功能描述

• ?電荷泵和柵極驅動器?：內部11V電荷泵為柵極驅動器提供電源，支持高達2A的源/漏電流。
• ?短路保護?：通過監測CS+/CS-引腳或MOSFET的VDS電壓，實現可調短路保護。支持自動重試和鎖定關閉故障行為。
• ?欠壓保護?：通過EN/UVLO引腳實現欠壓鎖定功能，保護設備免受低電壓影響。
• ?反向極性保護?：設備能夠承受輸入和輸出端的反向極性電壓。
• ?故障診斷?：通過SCP_TEST引腳對內部短路比較器進行診斷。
• ?簡單柵極驅動器應用?：在不使用短路保護功能的情況下，可作為簡單的柵極驅動器使用。

六、應用信息

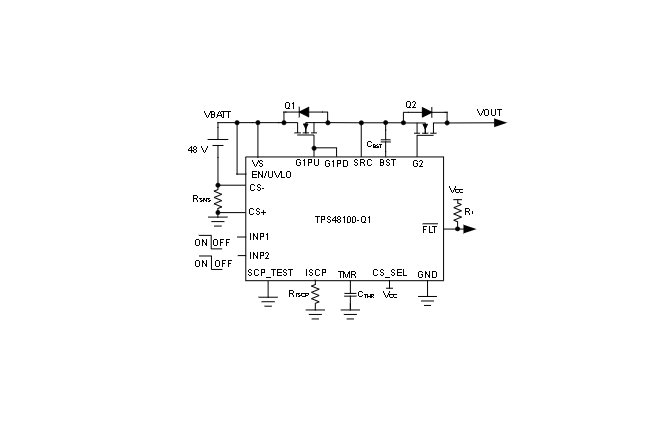

TPS4810-Q1適用于需要高可靠性和保護功能的汽車應用，如48V鋰離子電池管理系統（BMS）、DC/DC轉換器、汽車電源分配盒和無線電動工具等。數據手冊提供了典型應用電路、設計要求、詳細設計步驟以及布局指南，以幫助設計師實現高性能、高可靠性的電源管理解決方案。
