概述
ADL5317是一款高壓、寬動態范圍偏置和電流監控器件，最適合與雪崩光電二極管一起使用。當提供最高80 V的穩定高壓電源時，可以利用3 V兼容 VSET 引腳在6 V至75 V范圍內設置VAPD 引腳上的偏置電壓。VAPD 引腳提供5 nA至5 mA范圍內的源電流，電流鏡以5:1比例精確鏡像該電流，并通過IPDM 監控器輸出源電流。在典型應用中，監控器輸出驅動一個電流輸入對數放大器，產生代表光電二極管入射光功率的輸出。光電二極管陽極可以與高速跨阻放大器相連，以便提取數據流。

施加于VSET 引腳的0.2 V至2.5 V信號（相對于COMM ）以固定增益30放大，在VAPD引腳產生6 V至75 V偏置。ADL5317偏置控制接口的精度很高，只需簡單校準便可消除溫度影響，使光電二極管的雪崩倍增系數保持恒定。在整個APD偏置電壓范圍內，電流監控器輸出IPDM均能保持其與光電二極管電流的高度線性關系。電流比5:1不隨 VSET 和 VPHV 而變化。

ADL5317針對高性能和低噪聲設計而開發，適合新一代光纖網絡中的APD模塊和系統。
數據表：*附件：ADL5317雪崩光電二極管偏置控制器和寬范圍(5 nA - 5 mA)電流監控器技術手冊.pdf
特性

• 精確設置雪崩光電二極管偏置電壓
  寬偏置范圍：6 V至75 V，利用3 V兼容控制接口設置
• 60倍光電二極管電流（5:1比例）監控范圍
  線性度：0.5% (10 nA - 1 mA)，1% (5 nA - 5 mA)
• 過流保護和過溫關斷
• 允許使用固定高壓開關，從而降低電源去耦和低通濾波要求，實現低噪聲收發器設計
• 16引腳小型芯片級封裝(LFCSP 3mm × 3mm)

框圖

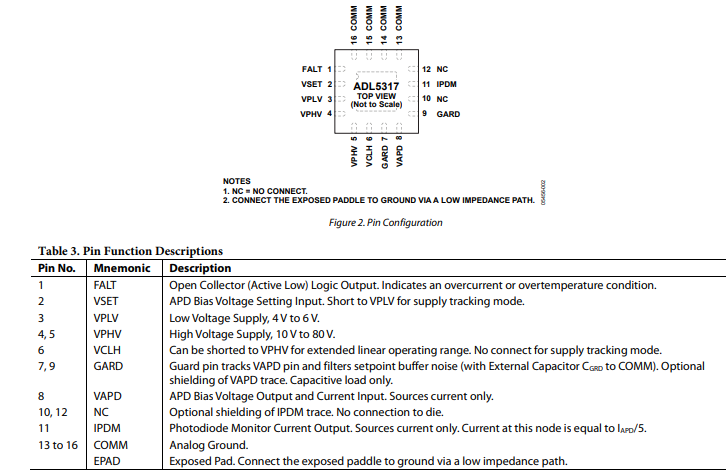

引腳配置描述

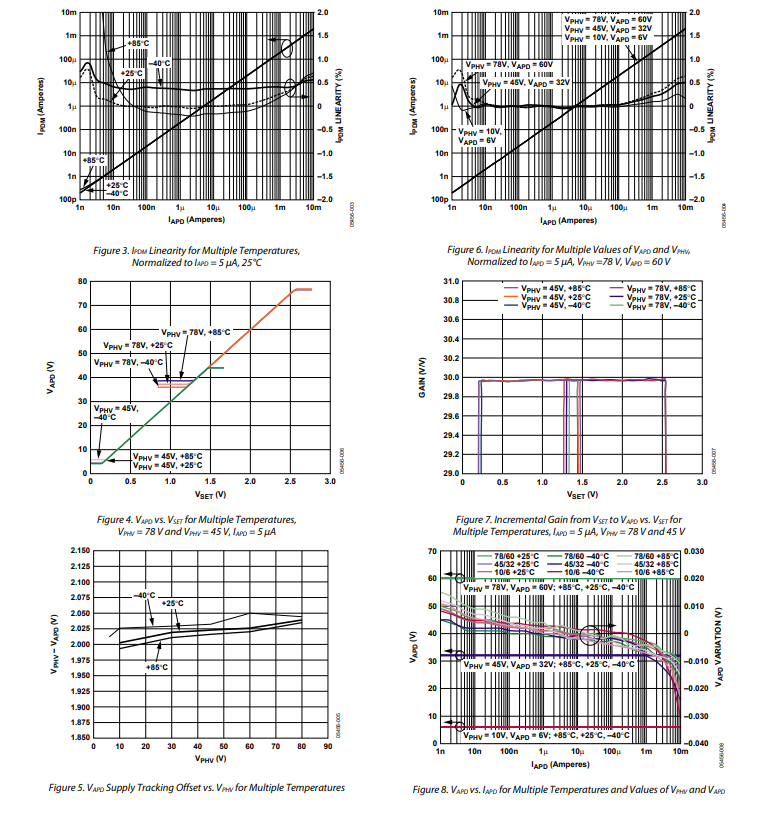

典型性能特征

應用信息

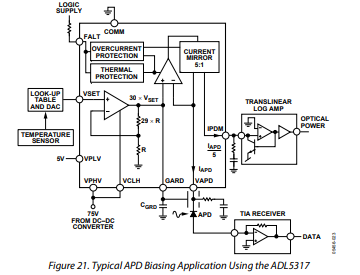

ADL5317主要為寬動態范圍應用而設計，可簡化雪崩光電二極管（APD）偏置電路架構。精確控制APD兩端的偏置電壓對于維持最佳的增益倍增因子至關重要，該因子會隨溫度和輸入功率而變化。圖21展示了如何使用ADL5317及外部溫度傳感器或模數轉換器（ADC）選件來監測APD的環境溫度。通過查找表和DAC驅動VSET引腳，能夠針對各種條件施加正確的VAPD電壓。請注意，為簡化起見，省略了引腳9、10以及引腳12至15 。

在該應用中，ADL5317工作在線性模式。APD的偏置電壓在VAPD引腳輸出，由VSET引腳的電壓（VSET）控制。VAPD處的偏置電壓等于30×VSET 。

對于給定的高壓電源，VAPD引腳的可用電壓范圍限制在約33 V（或者說，VAPD < 41 V）。這是因為GARD和VAPD引腳之間的電壓差必須在VPHV以下約40 V，以防止內部器件擊穿。

輸入電流ILOAD經5倍比例縮小后，精確鏡像到IPDM引腳。這種接口經過優化，可與任何亞德諾半導體（Analog Devices）跨線性對數放大器（如AD8304或AD8305）配合使用，以精確測量入射光功率，實現寬動態范圍測量。

如果希望在IPDM引腳獲得電壓輸出，只需連接一個接地的外部電阻即可實現轉換。IPDM引腳的電壓限制為VHV或VAPD/3中的較低值。

電源跟蹤模式

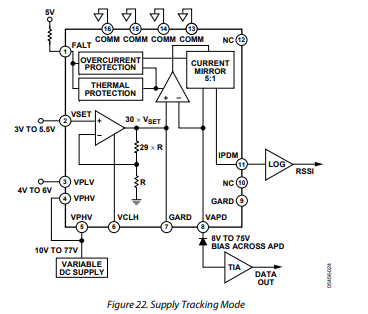

ADL5317的某些應用需要可變直流 - 直流轉換器或其他可變偏置源來為VPHV供電。對于這些應用，有必要配置ADL5317的電源跟蹤模式，如圖22所示。在該模式下，VSET接口被旁路。不過，精密電流鏡仍然可用。

在電源跟蹤模式下，VSET放大器被拉高至超出其線性工作范圍，并有效地進入受控飽和狀態。這可通過在VSET引腳施加3.0 V至5.5 V來實現。同時，還必須斷開VCLH的連接，因為它定義了飽和點與VPHV的關系。當ADL5317處于電源跟蹤模式時，VAPD鉗位到低于VPHV 2.0 V 。

對于希望從VPLV電源驅動VSET的設計，必須在VSET和VPLV之間放置一個100 kΩ的電阻，且VHV > 5.5 V 。這是為了應對VSET引腳的輸入電流限制。

跨線性對數放大器接口

ADL5317的監控電流輸出（IPDM）旨在直接連接到亞德諾半導體的跨線性對數放大器，如AD8304、AD8305或ADL5306 。圖23展示了用于監控連接的基本連接方式，用于控制ADL5317至AD8305 。在此配置中，設計人員可以利用ADL5317的全電流鏡范圍，實現高精度功率監控。
