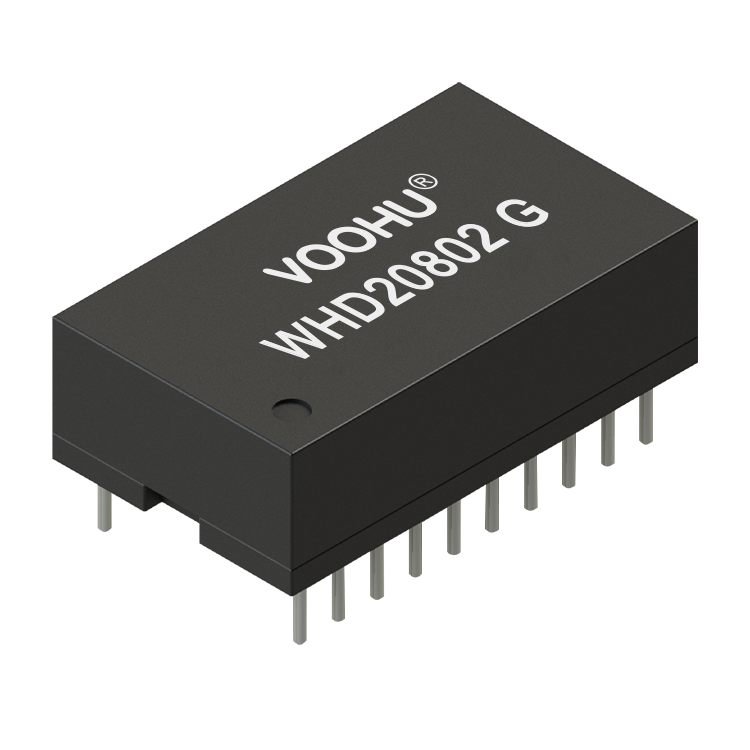

網絡變壓器的介紹

網絡變壓器也被稱作“數據汞”，也可稱為網絡隔離變壓器。它在一塊網絡接口上所起的作用主要有兩個，一是傳輸數據，它把PHY送出來的差分信號用差模合的線圈耦合濾波以增強信號，并且通過電磁場的轉換耦合到不同電平的連接網線的另外一端;一是隔離網線連接的不同網絡設備間的不同電平，以防止不同電壓通過網線傳輸損壞設備。除此而外，數據汞還能對設備起到一定的防雷保護作用。它主要用在網絡交換機、路由器、網卡、集線器里面，起到信號耦合、高壓隔離、阻抗匹配、電磁干擾抑制等作用。

網絡變壓器的工作原理 內部結構

1、共模扼流圈(CMC:Common mode Choke) 共模扼流圈(Common mode Choke)，也叫共模扼制電感，是在一個閉合磁環上對稱繞制方向相反匝數相同的線圈。理想的共模扼流圈對L(或N)與E 之間的共模干擾具有抑制作用，而對L與N 之間存在的差模干擾無電感抑制作用。但實際線圈繞制的不完全對稱會導致差模漏電感的產生。信號電流或電源電流在兩個繞組中流過時方向相反，產生的磁通量相互抵消，扼流圈呈現低阻抗。共噪聲電流(包括地環路引起的騷擾電流，也處稱作縱向電流)流經兩個繞組時方向相同，產生的磁通量同向相加，扼流圈呈現高阻抗，從而起到抑制共模噪聲的作用。共模電感實質上是一個雙向濾波器:一方面要濾除信號線上共模電磁干擾，另一方面又要抑制本身不向外發出電磁干擾，避免影響同一電磁環境下其他電子設備的正常工作。 共模扼流圈可以傳輸差模信號，直流和頻率很低的差模信號都可以通過，而對于高頻共模噪聲則呈現很大的阻抗，所以它可以用來抑制共模電流騷擾。 共模電感扼流圈是開關電源、變頻器、UPS 電源等設備中的一個重要部分。其工作原理:當工作電流流過兩個繞向相反線圈時，產生兩個相互抵消的磁場 H1、H2，此時工作電流主要受線圈歐姆電阻以及可忽略不計的工作頻率下小漏電感的阻尼。如果有干擾信號流過線圈時，線圈即呈現出高陰抗，產生很強的阻尼效果，達到衰減干擾信號作用。 CMC抑制共模信號: 顧名思義，共模扼流圈是用來抑制共模噪聲信號(無用的信號，干擾信號)的元件，它對共模噪聲信號形成高阻抗，而對差模信號(有用的信號)基本上無影響。它是抑制EMI電磁干擾的主要元件，工作原理如下: 共模信號是指在兩輸入端輸入極性相同的信號。共模信號將導致電磁干擾。電磁干擾分為輻射干擾和傳導干擾(進入電源線內)。信號傳輸不對稱和阻抗不匹配時差模信號轉換都將產生數字終端設備的 共模信號。 CMC對差模信號無影響: 2、自耦合變壓器(Center Tapped Auto-Transformer四) 自耦合變壓器對差模信號形成高阻抗，對共模信號基本上無影響，按照以上的接線方式接入線路中可以有效地進行信號傳輸，繼而進-步減少及抑制了電磁干擾。 扼流圈工作原理及插入損耗特性(或稱阻抗特性) 變壓器兩腳加上信號電壓(差模信號)時，經過磁路耦合作用在變壓器的次級端感應出感生電壓。對于信號電壓，由于CMC兩繞組同時流過的信號電流大小相等、方向相反，在CMC的鐵芯磁路中產生了方向相反的磁通，相互抵消，不影響差模信號傳輸。而此時變壓器Transformer兩繞組流過的則是大小相等，方向相同的電流，致使變壓器Transformer的作用相當于一個大的電阻，阻礙差模信號的通過對載波信號的傳輸影響極少。所以差模信號被直接耦合加到負載上。而對共模信號來說，主要是通過變壓器的初、次級間的分布電容耦合到次級，而此時CMC兩繞組流過的是大小相等、方向相同的電流，這時CMC相當于一個大的電阻，阻止共模電流的傳輸，而變壓器Transformer兩繞組則是流過大小相等、方向相反的電流，對共模信號相當于短路，這樣共模電壓基本上不會被傳送，而被耦合到負載上。從而既能使載波信號被很好的傳輸，又能抑制共模干擾信號。

1. 等效電容的本質特性 網絡變壓器中的等效電容特指其寄生電容網絡，是繞組導線之間通過磁場耦合形成的分布式電容系統。這些電容由三個主要維度構成： ? 繞組間電容(Cps)：初次級繞組通過骨架/屏蔽層形成的平板電容架構，典型值約0.5-5pF ? 層間電容(Clayer)：多線并繞時相鄰導線間分布電容，單層可達0.1pF/cm2 ? 磁芯耦合電容(Ccore)：線圈與高導磁材料磁芯間存在的位移電流通路，約占總電容的15% 通過阻抗分析儀實測表明，千兆以太網變壓器在1MHz時的等效容抗可達150Ω，當工作頻率超過30MHz時，該參數將主導傳輸線的阻抗特性。這種現象在PoE(802.3bt)電源系統中尤為明顯，其80V供電電壓與2.5GHz信號帶寬形成的dV/dt效應會激發容性耦合噪聲。

2. 高頻響應劣化效應 等效電容與繞組電感形成的LC諧振網絡會嚴重扭曲信號傳輸特性： f_{res} = frac{1}{2πsqrt{L_{leak}C_{equ}}} 標準RJ45接口變壓器（350uH漏感，3.5pF等效電容）在13.5MHz處出現首個諧振點，造成以下典型問題： ? 回波損耗劣化：在諧振頻點S11參數劣化6-8dB ? 共模噪聲耦合：100MHz時CMRR下降達20dB ? EMI輻射超標：輻射峰值在600MHz頻段超出FCC Class B限值12dBμV/m 實測某型號10G以太網磁芯（Vitec VG2502B）的S參數曲線顯示，在2.4GHz頻點插損突增2.7dB，經仿真驗證該異常由其層間電容引起的阻抗失配導致。

3. 先進繞制工藝優化 現代網絡變壓器采用四級優化方案降低等效電容：

3.1 線圈結構創新 ? 三明治繞法：將初級繞組分拆為P1-P2-P1三部分，使Cps降低43% ? 逆序分層：高壓側線圈采用Z形折疊繞制，單層電容降低62% ? 微分繞組：雙線并繞間距控制在0.2mm，Litz線使用達1000 Strands 3.2 介質材料改進 材料類型

3.3 磁芯拓撲重構 ? 采用EQR型磁路設計，漏感降低至常規結構的35% ? 納米晶帶材(HITPERM)使磁芯體積縮小50% ? 3D打印磁芯實現0.05mm氣隙精度控制

4. 測試驗證體系 建立等效電容全參數檢測平臺： +------------------+ | 矢量網絡分析儀 | | (EP5020A 10MHz-4GHz) | +--------+---------+ | S參數測量 +--------v---------+ | 三維電場掃描儀 | | (EMSCAN 3000) | +--------+---------+ | 場強映射 +--------v---------+ | 熱仿真工作站 | | (ANSYS Q3D) | +------------------+ 某工業級PoE++變壓器測試數據顯示，采用飛線繞制工藝后，層間電容從2.1pF降至0.7pF，在250MHz頻段的信號完整眼圖張開度提升38%。溫升實驗表明優化設計使熱點溫度從98℃降至72℃，MTBF提高至15萬小時。 5. 未來技術趨勢 最新IEEE P802.3cg標準要求10Mbps以太網在1000m距離工作時，變壓器等效電容需小于1pF。為此，行業內正探索： ? 微波光子晶體結構：利用EBG電磁帶隙材料抑制邊緣場 ? 超材料繞組：采用負介電常數metamaterial重構電場分布 ? 片上磁集成：TSV硅轉接板實現三維線圈堆疊 ? 量子隧穿隔離：石墨烯/六方氮化硼異質結構建原子級電容控制 實踐表明，通過精確控制等效電容參數，新一代網絡變壓器可實現100Gbps傳輸時的誤碼率低于10^-15，能耗比提升200%，標志著磁性元件設計進入納伏安級精密控制時代。

www.voohu.cn
