TPS2458 AdvancedMC? 插槽控制器完全符合 AdvancedMC? 標準，并提供滿足 AdvancedMC?（高級夾層卡）模塊需求所需的精度。

TPS2458 是一種非常靈活的解決方案，通過限制進入負載的最大電流并在發生故障時關閉來保護電源和負載。如果發生嚴重故障，電流會立即關閉。
*附件：tps2458.pdf

可選的 ORing 支持是架構中固有的，可用于 MicroTCA? 或其他需要 ORing 支持的應用程序。

3.3V 管理通道是內部通道，只需要一個用于負載監控的外部電阻器和一個用于設置故障時間的外部電容器。為了符合 AdvancedMC? 要求，除非置位 3.3 V 電源良好信號，否則 12 V 輸出將被禁用。為 12 V 和 3.3 V 通道提供負載電流監控器。狀態輸出包括每個通道的 Power Good 和 Fault 指示器。TPS2458采用 32 引腳 PQFN 封裝。

特性

• 符合 ATCA AdvancedMC? 標準
• AdvancedMC? 模塊的完全功率控制
• 可編程 12V 電流限制和快速跳閘
• 用于 MicroTCA? 的可選 12V ORing 控制
• 內部 3.3V 電流限制
• 可編程分流增益
• 互鎖要求 3.3V 輸出，低于 12V
• 12V 和 3V 電源良好和故障輸出
• 負載電流監視器
• 32 引腳 PQFN 封裝
• 應用
  • ATCA 載板
  • MicroTCA? 功率模塊
  • AdvancedMC? 插槽
  • 使用 12 V 和 3.3 V 的系統
  • 基站

參數

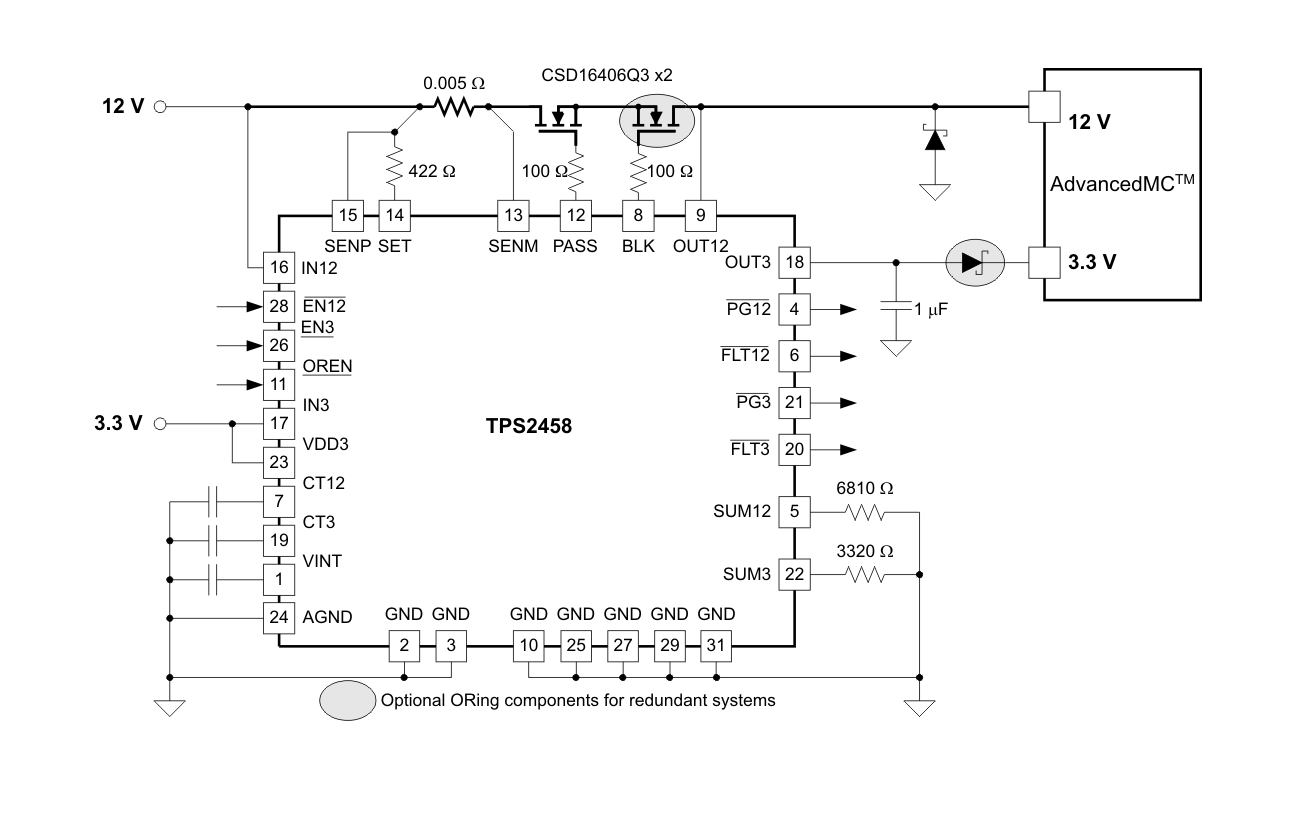

方框圖

. 產品概述

TPS 是一款V/.V 熱插拔和ORing控制器，專為AdvancedMC?（高級夾層卡）和MicroTCA?（微型電信計算架構）應用設計。它提供了全面的電源控制、可編程電流限制、快速故障響應以及負載電流監測功能。

. 主要特性

• ?ATCA AdvancedMC? 兼容?：完全符合AdvancedMC?標準，適用于ATCA（高級電信計算架構）載體板和MicroTCA?電源模塊。
• ?全電源控制?：為AdvancedMC?模塊提供所需的精度，支持V和.V電源路徑。
• ?可編程電流限制?：V通道具有可編程電流限制，.V通道具有內部電流限制。
• ?可選V ORing 控制?：支持冗余電源系統，提高供電可靠性。
• ?電源良好和故障輸出?：提供V和.V的電源良好和故障指示輸出。
• ?負載電流監測?：提供V和.V通道的負載電流監測功能。
• ?引腳PQFN封裝?：緊湊的封裝設計，節省PCB空間。

. 功能描述

• ?控制邏輯和電源上電復位?：內部電路從預調節器供電，確保在任意電源通道上電時均能正常工作。
• ?使能功能?：提供三個外部使能引腳（EN、EN、OREN），分別控制.V通道、V通道和ORing功能。
• ?電源良好（PG）輸出?：反映兩個輸出電壓軌的狀態，當電壓超過閾值時拉低輸出。
• ?故障（FLT）輸出?：當通道在電流限制狀態下持續足夠時間以觸發故障計時器時，拉低輸出。
• ?電流限制和快速跳閘?：每個通道具有電流限制和快速跳閘功能，保護負載和電源免受短路和過流損害。
• ?V ORing 操作?：支持冗余電源系統，通過外部ORing FET實現反向阻塞功能。

. 電氣特性

• ?使能輸入?：具有可編程的閾值電壓和遲滯。
• ?電源良好輸出?：低電平有效，具有可編程的閾值和遲滯。
• ?故障輸出?：低電平有效，具有極低的泄漏電流。
• ?電流限制?：V通道和.V通道均具有可編程的電流限制閾值和快速跳閘閾值。
• ?故障計時器?：通過外部電容設置故障時間，當通道在電流限制狀態下超過設定時間時觸發故障。

. 應用指南

• ?設計考慮?：在設計系統時，需要考慮電源上電順序、負載特性、故障響應時間等因素。
• ?布局建議?：關鍵信號線（如使能引腳、電源良好引腳、故障引腳）應盡可能短，以減少噪聲和干擾。
• ?散熱管理?：在高功率應用中，應確保TPS具有良好的散熱條件，以防止過熱損壞。

. 封裝與訂購信息

TPS 提供引腳PQFN封裝，具體封裝尺寸、引腳配置和訂購信息可參考數據手冊的封裝選項附錄部分。
