UCC57102Z-Q1 是一款單通道、高性能低側 IGBT/SiC 柵極驅動器，適用于高功率汽車應用，如 PTC 加熱器、牽引逆變器有源放電電路和其他輔助子系統。它提供保護功能，包括欠壓鎖定 （UVLO）、去飽和保護 （DESAT）、故障報告和熱關斷保護。UCC57102Z-Q1 的典型峰值驅動強度為 3A，其輸入可以處理 –5V，這提高了具有中等接地反彈的系統的穩健性。輸入與電源電壓無關，可以連接到大多數控制器輸出，以實現最大的控制靈活性。UCC57102Z-Q1 中提供的偏置電源的寬電壓范圍可適應雙極電壓。UCC57102Z-Q1 還提供精確的 5V 輸出 LDO。
*附件：ucc57102z-q1.pdf

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準
  • 設備溫度等級 1
• 典型的 3A 灌電流 3A 拉電流輸出電流
• 具有可編程延遲的 DESAT 保護
• 發生故障時軟關斷
• 絕對最大 VDD 電壓：30V
• 輸入和使能引腳能夠承受高達 –5V 的電壓
• 嚴格的 UVLO 閾值，可實現偏置靈活性
• 典型 26ns 傳播延遲
• 具有熱關斷功能的自我保護驅動器
• 寬偏置電壓范圍
• 采用 5mm × 4mm SOIC-8 封裝
• 工作結溫范圍為 –40°C 至 150°C

參數

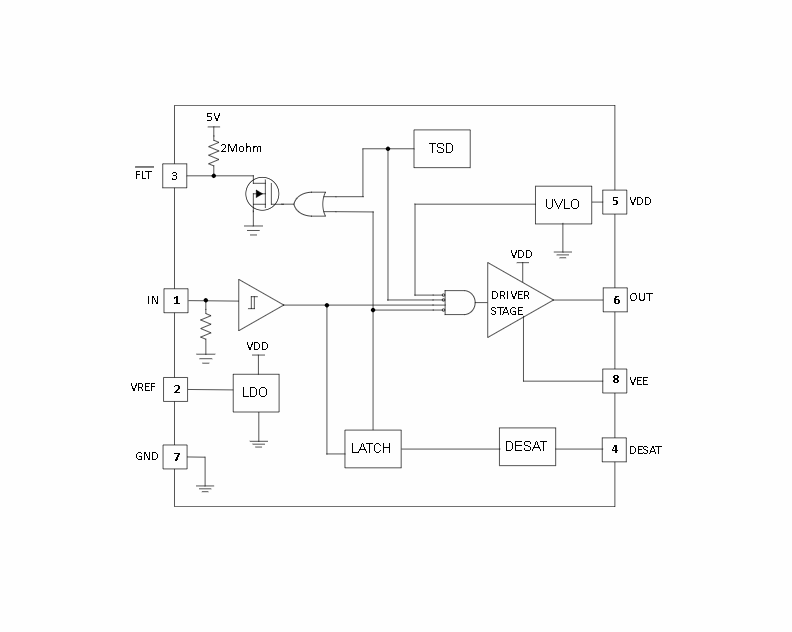

方框圖

一、產品概述

• ?產品名稱?：UCCZ-Q
• ?類型?：高速低側柵極驅動器，具有DESAT保護功能，專為汽車應用設計
• ?目標器件?：驅動MOSFET、SiC MOSFET和IGBT功率開關

二、主要特性

• ?驅動能力?：典型峰值源電流和沉電流均為A
• ?DESAT保護?：具有可編程延遲的DESAT保護功能，檢測到故障時實現軟關斷
• ?熱關斷功能?：具備自保護功能，包括熱關斷
• ?輸入與使能引腳?：可承受高達-V的電壓，UVLO（欠壓鎖定）閾值緊密
• ?傳播延遲?：典型傳播延遲為ns
• ?寬偏置電壓范圍?：偏置電壓范圍寬，適用于多種應用
• ?封裝?：mm × mm SOIC-封裝
• ?溫度范圍?：結溫范圍為-°C至°C

三、電氣特性

• ?絕對最大額定值?：
  • VDD電壓：V
  • 輸入和使能引腳電壓：高達-V
  • 輸出信號電壓：GND/VEE至VDD+.V
• ?ESD等級?：
  • HBM（人體模型）：±V
  • CDM（充電器件模型）：±V
• ?推薦工作條件?：
  • VDD電源：.V至V
  • VEE電源：-V至V
  • 結溫：-°C至°C

四、保護功能

• ? UVLO（欠壓鎖定） ?：具有緊密的UVLO閾值，提供偏置靈活性
• ?DESAT保護?：快速的過流和短路保護功能，防止功率半導體器件在故障期間損壞
• ?熱關斷?：當內部溫度超過閾值時，自動關斷以保護驅動器

五、其他功能

• ?FLT（故障）引腳?：用于向DSP/MCU報告故障信號
• ?VREF輸出?：集成V參考輸出，可源出高達mA的電流
• ?可編程軟關斷?：通過內部軟關斷下拉電阻實現

六、應用

• ?主要應用?：
  • HEV/EV PTC加熱器
  • 牽引逆變器
  • 住宅EV充電器
  • 電機驅動器
  • HVAC壓縮機

七、封裝與尺寸

• ?封裝類型?：SOIC-
• ?尺寸?：.mm × .mm（封裝尺寸），.mm × .mm（體尺寸，含引腳）

八、文檔與支持

• ?文檔支持?：提供了相關文檔和支持資源的鏈接
• ?修訂歷史?：列出了文檔的修訂日期和修訂內容
