具有SPI接口的非接觸式讀卡器IC MS520用于支付終端，讀寫距離可達50mm
在一個客戶支付終端項目中，客戶想要在支付終端上實現非接觸式刷卡和掃碼支付兩種支付方式，給客戶推薦了瑞盟科技的非接觸式讀卡器IC MS520以實現非接觸式刷卡功能，其在該需求中應用的原理框圖如下圖1所示。
圖1 MS520應用原理框圖
MS520是一款應用于13.56MHz非接觸式通信中的高集成度讀寫卡芯片，它集成了在13.56MHz下所有類型的被動非接觸式通信方式和協議，支持ISO14443A 的多層應用。它具有高度集成的解調和解碼模擬電路，采用少量外部器件，即可將輸出驅動級接至天線支持ISO/IEC14443A 106kBd、212kBd、424kBd、848kBd傳輸速率的通信，讀寫距離可達50mm（取決于天線設計），支持主機最高10Mbit/s的SPI接口，其典型應用原理圖如下圖2所示。

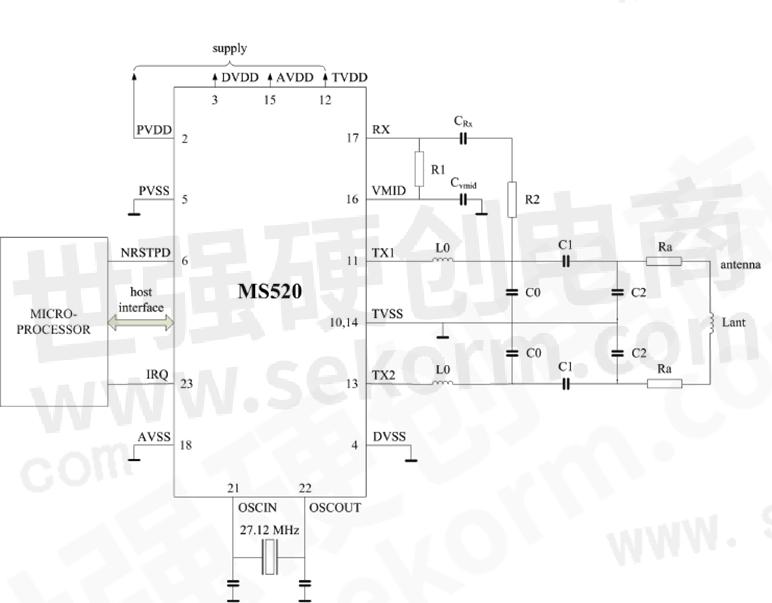

圖2 MS520典型應用原理圖
支持M1的讀寫加密，可在2.5V-3.3V的電源電壓下工作，同時具有內部自檢功能，靈活的中斷模式，低功耗的硬件復位，具有軟件掉電模式等功能，使得MS520非常適用于智能“三表”、公共交通終端、支付終端、非接觸式公用電話等領域。
