詳細解讀三星的先進封裝技術

中科院半導體所 ? 來源:SiP與先進封裝技術 ? 2025-05-15 16:50 ? 次閱讀

文章來源:SiP與先進封裝技術

原文作者:Suny Li

本文主要講述三星所用的先進封裝技術。

集成電路產業通常被分為芯片設計、芯片制造封裝測試三大領域。其中,芯片制造是集成電路產業門檻最高的行業,目前在高端芯片的制造上也只剩下臺積電(TSMC)、三星(SAMSUNG)和英特爾Intel)三家了。

隨著先進封裝技術的發展,芯片制造和封裝測試逐漸融合,我們發現,在先進封裝領域的高端玩家,竟然也是臺積電、三星、英特爾三家,而傳統的封測廠商,已經被他們遠遠地拋在身后。

那么,這三家的先進封裝到底有什么獨到之處呢?他們為何能超越傳統封測廠商,引領先進封裝?今天,我們詳細解讀三星的先進封裝技術。

在高端芯片制造領域,三星一直試圖與臺積電一爭高下,率先采用GAA全環繞柵極等最新技術,可惜在良率方面一直被臺積電力壓一頭。

在先進封裝領域,與臺積電和英特爾相比,三星的存在感稍低,在我的印象中,除了FoPLP是三星首創之外,更多的時候,三星是作為一個跟隨者存在。

半導體領域,首先提出技術的未必能笑到最后,在持久戰中能堅持到最后并勝出的往往不是前浪而是后浪。正如三星曾經是HBM的首創和領導者,如今卻被競爭對手超越并在競爭中處于下風。

今天,我們一起來解讀三星的先進封裝技術。

三星的先進封裝技術主要分為兩大類:屬于2.5D封裝的I-Cube和屬于3DIC 的X-Cube。為了更加容易理解三星先進封裝技術的結構和特點,我們可以將其和臺積電,英特爾的先進封裝技術進行對比。

I-Cube首先分為 I-Cube S和I-Cube E,其中S代表Silicon Interposer, E代表Embedded Silicon Bridge。

I-Cube S

三星對I-Cube S介紹如下, I-Cube S兼具高帶寬和高性能的優勢,即使在大中介層下,仍具有出色的翹曲控制能力。它不僅具有超低存儲損失和高存儲密度的特點,同時還大幅改進了熱效率控制能力。

此外,I-Cube S 是一種異構技術,將邏輯芯片與一組高帶寬存儲器 (HBM) 裸片水平放置在一個硅中介層上,實現了高算力、高帶寬數據傳輸和低延遲等特點。

下圖所示是I-Cube S的示意圖,從圖中可以看出,I-Cube S 和臺積電的CoWoS-S的結構相同,都是將芯片安裝在硅轉接板上,然后再安裝在基板上。


I-Cube E

I-Cube E 和I-Cube S采用的整體硅轉接板不同,I-Cube E 采用將硅橋嵌入RDL Interposer中,不僅具有硅橋的精細成像優勢,也同時擁有大尺寸、無硅通孔 (TSV) 結構的RDL 中介層。

這樣,在高密度互連區域,可以采用硅橋,其它區域則名采用RDL Interposer進行互連。

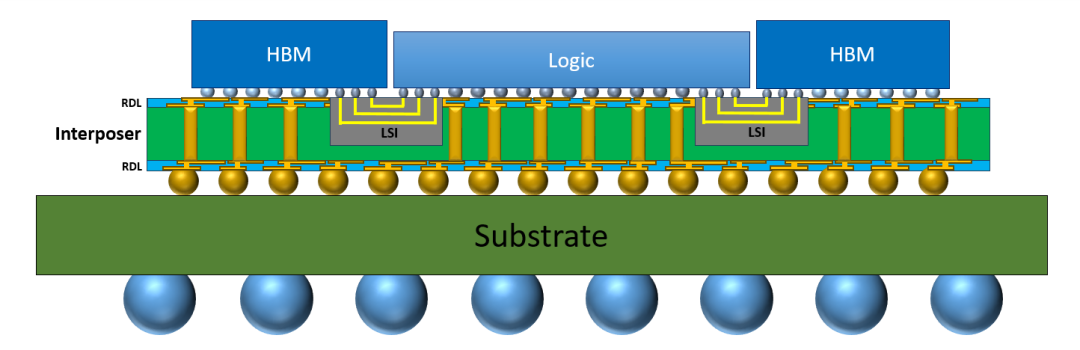

下圖所示是I-Cube E的示意圖:


從圖中可以看出,三星的I-Cube E和臺積電的CoWoS-L結構相近,二者都是取經Intel的EMIB技術。

H-Cube

H-Cube采用了混合基板結構,首先將Silicon Interposer安裝ABF 基板上,然后再安裝到HDI基板上。

H-Cube 將精細成像的 ABF(Ajinomoto Build-up Film)基板和 HDI(高密度互連)基板技術相結合,可在 I-Cube 2.5D 封裝中實現較大的封裝尺寸。


從結構上看,H-Cube是在I-Cube S的基礎上增加了一層ABF基板,可以進一步提高布線密度。

但從基板技術的發展來看,H-Cube應該只是一種過渡產品,因為只要HDI基板支持的布線密度足夠高,ABF基板則完全可以省略。因此,三星也沒有將H-Cube單獨分離出來,而是劃分到了I-Cube的類別中。

I-Cube 和H-Cube都屬于2.5D封裝,在三星的劃分中,H-Cube 屬于I-Cube。

X-Cube

X-Cube屬于3D封裝,也可以稱之為3D IC,通過TSV技術將上下芯片直接進行電氣連接。

X-Cube分為,X-Cube (bump) 和 X-Cube (Hybrid Bonding),區別就在于上下芯片界面的連接方式,前者采用bump凸點連接,后者采用Hybrid Bonding混合鍵合連接。

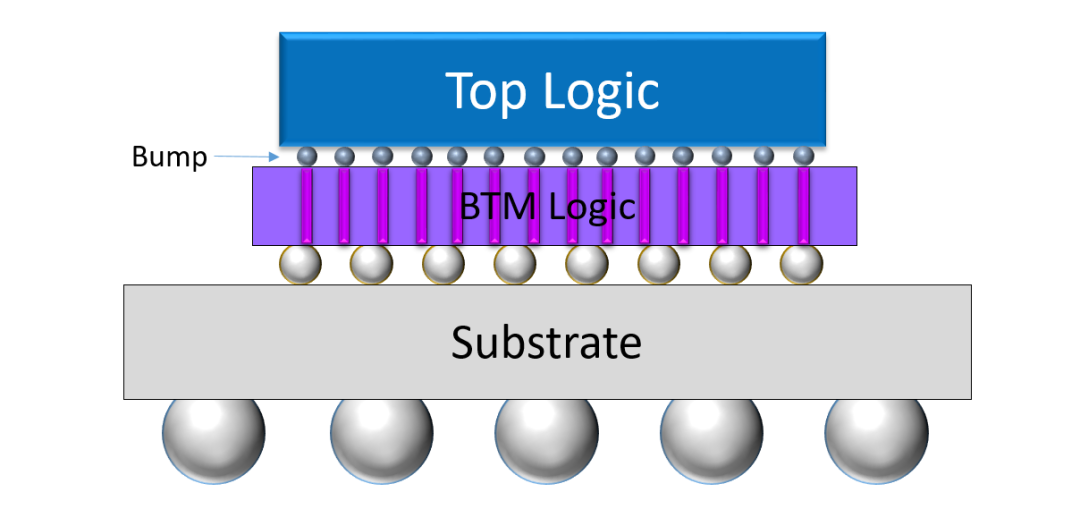

下圖所示為X-Cube (bump) 的結構示意圖:

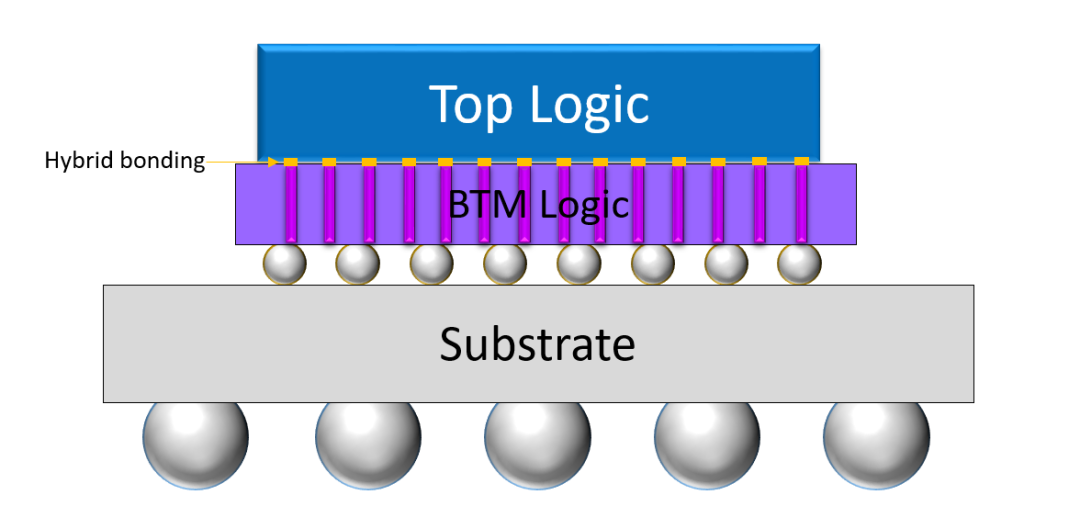

下圖所示為X-Cube (Hybrid bonding) 的結構示意圖:


比較可以看出,二者結構完全相同,只是在界面連接上采用不同的技術。采用了Hybrid bonding界面連接的X-Cube,可實現更高的互連密度和更好的熱傳導系數。

下面表格是對TSMC,Intel和SAMSUNG的先進封裝技術的總結,可供讀者參考。


三星和英特爾因為本身就是芯片制造商,其先進封裝技術多為自己所用,而臺積電作為純代工廠,本身并無芯片產品,其先進封裝技術為眾多的大廠所用,市場知名度頗高,這也和本身的市場定位相關。

英特爾的先進封裝有獨特的技術特點和優點,例如EMIB一開始雖然被業內嘲笑為“膠水”,而后卻因其獨特的優點而被臺積電和三星所效仿。

在先進封裝領域,三星更多作為跟隨者,其I-Cube和X-Cube和臺積電的產品有相似的特點,但其產品的知名度和市場影響力相對較低。如果想要趕超臺積電和英特爾,三星還需在先進封裝領域發力,投入更多的資源和技術。

不過,先進封裝畢竟是朝陽產業,其技術成熟度還遠遠沒有達到頂峰。也許有一天,后浪或將能蓋過前浪,讓我們拭目以待。
