LM2105 是一款緊湊型高壓柵極驅動器，旨在以同步降壓或半橋配置驅動高壓側和低壓側 N 溝道 MOSFET。集成的自舉二極管無需外部分立二極管，從而節省了電路板空間并降低了系統成本。
*附件：lm2105.pdf

SH 引腳上的 –1V DC 和 –19.5V 瞬態負電壓處理提高了高噪聲應用中的系統穩健性。小型熱增強型 8 引腳 WSON 封裝允許將驅動器放置在更靠近電機相位的位置，從而改善了 PCB 布局。LM2105 還采用與行業標準引腳布局兼容的 8 引腳 SOIC 封裝。低側和高側電源軌均提供欠壓鎖定 （UVLO），用于在上電和斷電期間提供保護。

特性

• 在半橋配置中驅動兩個 N 溝道 MOSFET
• 集成自舉二極管
• GVDD 上的典型欠壓鎖定為 5V
• BST 上的最大電壓為 107V
• SH 上的最大絕對負瞬態電壓處理電壓為 –19.5V
• 0.5A/0.8A 峰值拉電流/灌電流
• 115ns 典型傳播延遲

參數

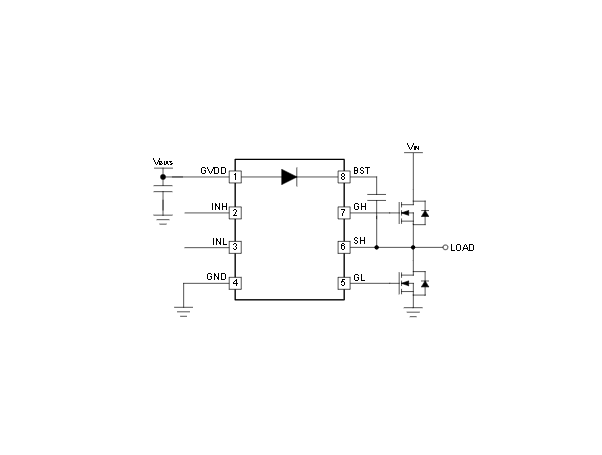

方框圖

一、產品概述

LM5是一款高電壓半橋驅動器，專為驅動兩個N溝道MOSFET設計，適用于同步降壓或半橋配置。該驅動器集成了自舉二極管，并具備V欠壓鎖定（UVLO）保護功能。

二、主要特性

• ?驅動能力?：支持.A/0.8A的峰值源/漏電流。
• ?高電壓處理?：絕對最大電壓可達V（BST引腳），-.V的負瞬態電壓處理能力（SH引腳）。
• ?集成自舉二極管?：節省板級空間，降低系統成本。
• ? 欠壓鎖定（UVLO） ?：在GVDD和BST電源軌上均提供UVLO保護，增強系統可靠性。
• ?緊湊封裝?：提供引腳SOIC和WSON封裝，適合高密度PCB布局。

三、應用領域

• 無刷直流（BLDC）電機
• 永磁同步電機（PMSM）
• 無線吸塵器
• 無線園林工具和電動工具
• 電動自行車和電動滑板車
• 電池測試設備
• 離線不間斷電源（UPS）
• 通用MOSFET或IGBT驅動器

四、功能描述

1. 輸入與邏輯控制

• INH（高側控制輸入）和INL（低側控制輸入）兼容TTL和CMOS邏輯電平。
• 獨立的輸入控制信號，允許兩個輸出獨立工作。

2. 輸出驅動

• GL（低側柵極驅動輸出）和GH（高側柵極驅動輸出）分別驅動低側和高側MOSFET。
• 高側驅動通過自舉電容實現浮動電源供電。

3. 保護功能

• UVLO保護：在GVDD和BST電壓低于閾值時，禁止輸出，防止MOSFET不完全導通。
• SH引腳負瞬態電壓處理：允許SH引腳電壓低于地電位，增強系統魯棒性。

4. 自舉電路

• 集成自舉二極管，簡化外部電路設計。
• 需要外部自舉電容來維持高側柵極驅動電壓。

五、典型應用

文檔提供了LM5在半橋轉換器中驅動MOSFET的典型應用電路，包括設計要求和詳細設計步驟，如自舉電容和GVDD電容的選型、外部柵極驅動電阻的計算、驅動功率損耗的估計等。

六、電源推薦

• GVDD電源推薦電壓范圍為V至V，需考慮UVLO閾值和滯回電壓。
• 建議在GVDD和GND之間、BST和SH之間放置低ESR/ESL的旁路電容，以減小電源噪聲和電壓波動。

七、布局指南

• 柵極驅動器應盡量靠近被驅動的MOSFET，以減小柵極驅動回路的寄生電感。
• 自舉電容應盡可能靠近BST和SH引腳放置，提供低阻抗電源路徑。
• 輸入控制信號應保持良好的信號完整性，避免長距離傳輸和干擾。

八、文檔支持

文檔提供了詳細的規格表、特性曲線、應用信息和布局指南，幫助用戶正確選擇和使用LM。此外，還提供了設備支持資源，包括TI EE支持論壇和相關文檔更新通知。
