本文主要講述為什么芯片制造常用P型硅。

從早期的平面 CMOS 工藝到先進的 FinFET，p 型襯底在集成電路設計中持續被廣泛采用。為什么集成電路的制造更偏向于P型硅？

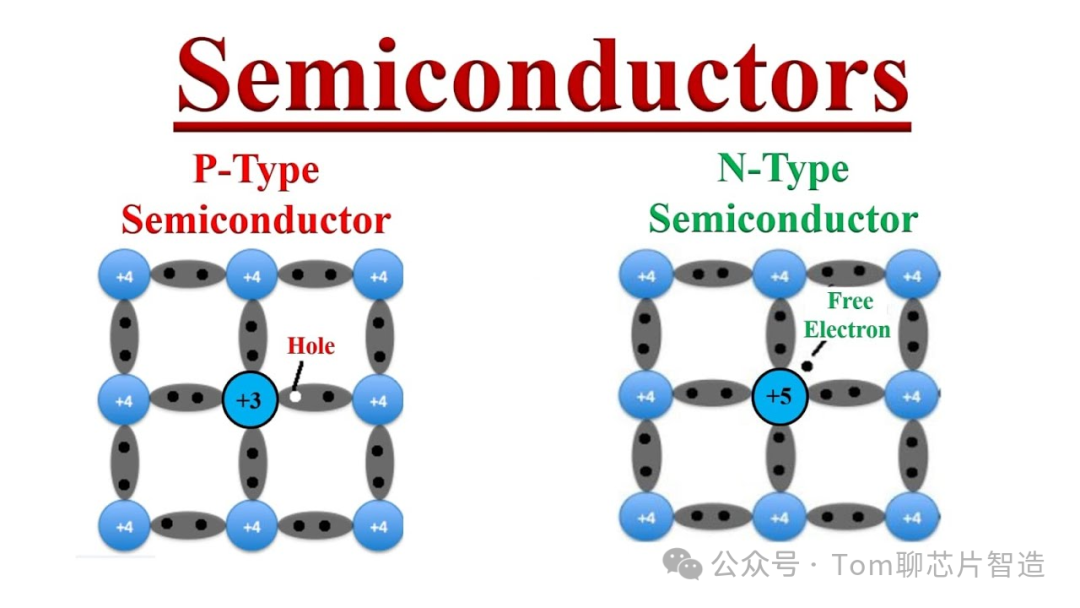

什么是P型硅與N型硅？

在本征硅中，導電能力很差；向其中摻入五價元素（如磷 P、砷 As、銻 Sb）后，會多出一個“自由電子”；這些自由電子能自由移動 → 形成電子導電為主的半導體，稱為N型硅。

摻雜三價元素（如硼 B），由于硼原子比硅少一個價電子 → 會在晶格中形成“空穴”；這些空穴可以自由移動，成為多數載流子，用于構建NMOS器件。

采用P型硅的歷史和實用原因？

1， NMOS器件早期主導

在70~80年代，早期數字電路多采用NMOS-only 邏輯電路。

NMOS結構速度快、易于制作，直接構建在P型襯底上即可，不需要額外的阱（well）結構；

所以：P型襯底就是天然支持NMOS器件的基底。

2，CMOS技術延續了P型晶圓結構

CMOS技術出現后，要同時集成 NMOS 和 PMOS：

NMOS：仍建在 P型 substrate 上（與之前NMOS流程兼容）

PMOS：在 P型 substrate 上構建 N-well 來容納PMOS

這意味著只需增加一個摻雜步驟，就能在已有的P型襯底上完成CMOS制造。

3，工藝兼容與良率控制

使用P型襯底更易控制 latch-up問題；

電子作為少子（在P型中），擴散距離短，寄生效應易抑制；

襯底接地設計、阱隔離結構也圍繞P型硅工藝進行優化。

4，襯底電位固定（簡化偏置）

P型襯底直接接地（GND）即可，作為統一參考電位；若為N型襯底，襯底要接VDD，會因負載變化引入電位波動，造成PMOS VT偏移和噪聲問題。
