OPA2673 提供電力線調制解調器驅動器和測試測量應用所需的高輸出電流和低失真。 OPA2673 由 5.75 V to 13 V 的電源電壓供電運行，消耗 16.5 mA/通道的低靜態電流以提供非常高的 700 mA 輸出電流。 OPA2673 通過 460 mA 指定的最小輸出電流驅動（在 25°C 下）支持最苛刻的電力線調制解調器要求。

數據手冊：*附件：OPA2673 具有主動脫機控制的雙通道寬帶高輸出電流放大器和PLC線路驅動器技術手冊.pdf

該器件包括電源控制功能，以盡可能減少系統功耗。兩條邏輯控制線實現了四種靜態功率設置：全功率、75% 偏置功率、50% 偏置功率和具有主動離線控制功能的離線模式，在輸出引腳上存在大信號時，也能提供高阻抗。 OPA2673 的兩個通道可以作為單個運算放大器獨立使用，也可以配置為差分輸入到差分輸出的高電流線路驅動器。

特性
? 寬帶運行：340 MHz (G = 4 V/V)
? 單位增益穩定：600 MHz (G = 1 V/V)
? 高輸出電流： 700 mA
? 發生 TDMA 事件時采用主動離線模式
? 可調功耗模式：
– 滿偏置模式：16.5 mA/通道
– 75% 偏置模式：12.5 mA/通道
– 50% 偏置模式：8.5 mA/通道
– 離線模式：2.4 mA/通道
? 雙極電源電壓范圍： ±3.5 V 至 6.5V
? 單電源電壓范圍： 5.75 V 至 13V
? 高壓擺率：3500V/μs
? 過熱保護電路
? 輸出電流限制 (±1 A)

引腳功能和配置

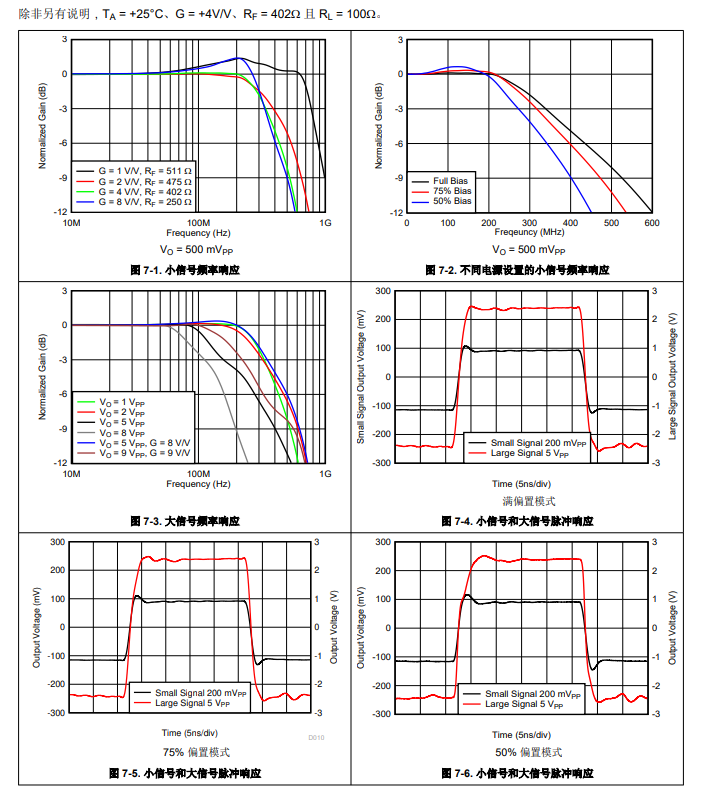

典型特性

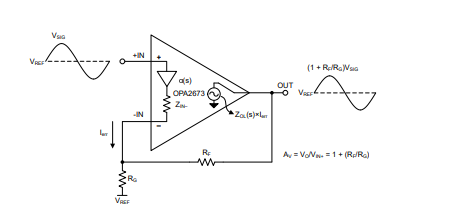

功能方框圖

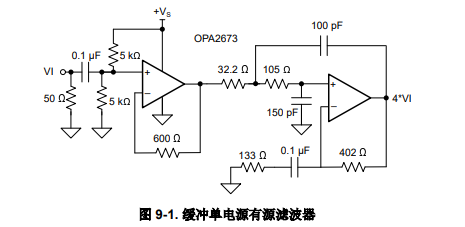

典型應用

應用
? 電源線調制解調器
? 匹配的 I/Q 通道放大器
? 寬帶視頻線路驅動器
? ARB 線路驅動器
? 高容性負載驅動器
? 超聲波壓電式驅動器
