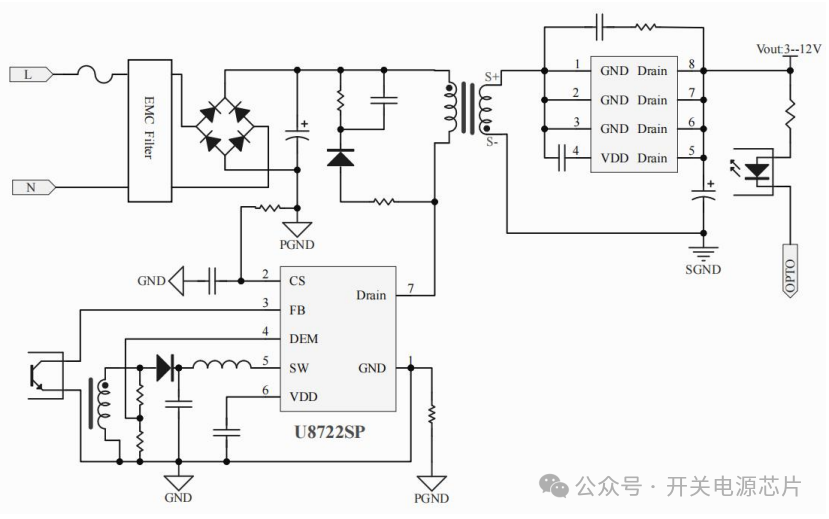

谷底鎖定模式是一種應用于開關電源如反激式拓撲、準諧振電源中的關鍵技術，其核心在于通過精確控制開關管的導通時機以降低損耗和提升系統穩定性。在深圳銀聯寶科技最新推出的20W氮化鎵電源ic U8722SP中，谷底鎖定及降頻工作模式，可以有效避免負載變化時因谷底跳頻導致的變壓器工作不穩定或噪聲問題，延長器件壽命，也為系統效率帶來了一定的提升！

氮化鎵電源ic U8722SP采用峰值電流控制模式，可以自適應的工作在QR和降頻工作模式，從而實現全負載功率范圍內的效率優化。在滿載和重載工況下，系統工作在QR工作模式，可以大幅降低系統的開關損耗。芯片根據FB電壓值調節谷底個數，同時為了避免系統在臨界負載處的FB電壓波動導致谷底數跳變，產生噪音，U8722SP采用了谷底鎖定工作模式在負載一定的情況下，導通谷底數穩定，系統無噪音。

隨著負載的逐漸降低，系統導通的谷底個數逐漸增加，當谷底數超過6個時，不再檢測谷底電壓，系統進入降頻工作模式，通過進一步降低開關頻率，減小開關損耗，優化系統輕載效率。

在輕載和空載狀態下，當FB管腳電壓低于VSKIP_IN(典型值0.4V)時，系統進入打嗝模式工作,，停止開關動作。當FB電壓超過VSKIP_OUT(典型值0.5V/0.7V)時，氮化鎵電源ic U8722SP重新開始開關動作。打嗝模式降低了輕載和待機狀態下的系統功耗。芯片采用了打嗝噪音優化技術，可自適應的調節打嗝VSKIP_OUT的閾值，實現噪音和紋波的最優化。

氮化鎵電源ic U8722SP采用峰值電流抖動的方式實現進一步的EMI性能優化，峰值電流抖動幅值最大為±8%。芯片根據輸入電壓的變化調節抖動幅值，實現EMI優化的基礎上進一步優化輸出紋波，減少能量損耗！
