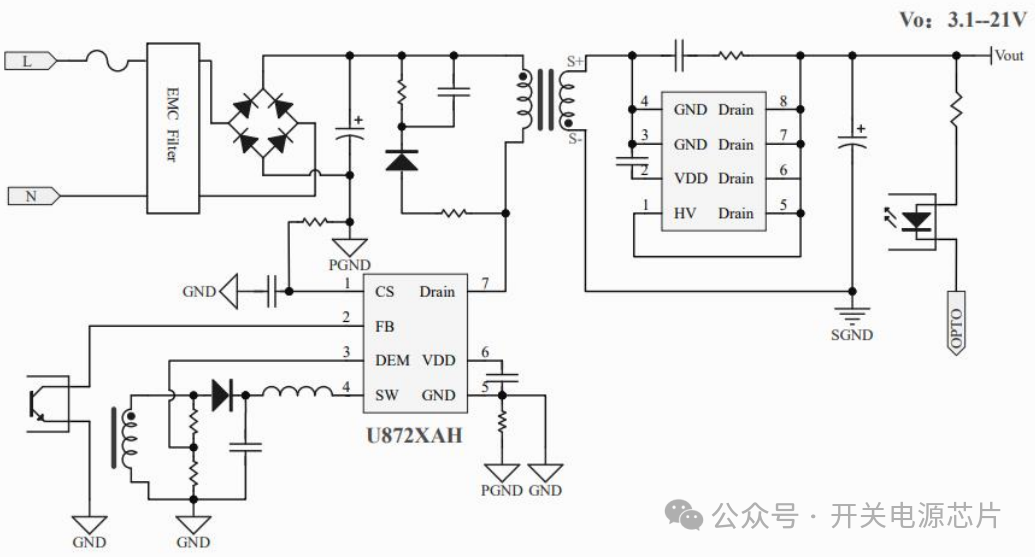

CS管腳通常用于采樣電感電流，實現峰值電流控制，并且可以限制最大輸入電流，從而實現過流保護功能。?此外，CS管腳還可以用于設定系統的最高工作頻率。通過連接不同阻值的RSEL電阻，可以設定不同的系統工作頻率上限。氮化鎵電源ic U8724AH復用CS管腳以設定系統最高工作頻率，CS管腳連接如圖所示。

芯片啟動時，氮化鎵電源ic U8724AH通過檢測RSEL電阻從而決定芯片最大工作頻率。設定不同的RSEL電阻值即可選擇兩檔不同的系統工作頻率上限。選檔判定結束后系統鎖定，每一次啟動都伴隨一次判定。推薦的RSEL電阻值與最大工作頻率的關系見下表。

氮化鎵電源ic U8724AH封裝類型HSOP7-T3，管腳說明為：

1 CS I/O 電流采樣輸入、最高頻率選擇管腳

2 FB I 系統反饋輸入管腳

3 DEM I/O 消磁檢測、輸出 OVP 檢測、驅動能力分檔判定管腳

4 SW P Boost 電路內置 MOS 的漏極管腳

5 GND P 芯片參考地

6 VDD P 芯片供電管腳

7 DRAIN P 內置高壓 GaN FET 漏極、高壓啟動供電管腳

氮化鎵電源ic U8724AH特點：

&集成高壓E-GaN

&集成高壓啟動功能

&超低啟動和工作電流，待機功耗 <30mW

&谷底鎖定模式，最高工作頻率兩檔可調(220kHz，130kHz)

&集成 EMI 優化技術

&驅動電流分檔配置

&集成 Boost 供電電路

&集成完備的保護功能：

VDD 過壓/欠壓保護 (VDD OVP/UVLO)

輸出過壓保護(OVP)

輸出欠壓保護(DEM UVP)

輸入過壓保護(LOVP)

輸入欠壓保護(BOP)

片內過熱保護(OTP)

逐周期電流限制(OCP)

異常過流保護(AOCP)

短路保護(SCP)

過載保護(OLP)

前沿消隱(LEB)

CS管腳開路保護

設定系統的最高工作頻率這種機制廣泛應用于各種需要精確控制工作頻率的電子設備中，特別是在快充芯片、電源管理芯片等領域。深圳銀聯寶科技的氮化鎵電源ic U8724AH采用了這種機制來優化系統性能和功耗，耐壓700V，推薦功率30W！
