UCC21750 是一款電流隔離式單通道柵極驅動器，專為工作電壓高達 2121 V 直流的 SiC MOSFET 和 IGBT 而設計，具有先進的保護功能、一流的動態性能和穩健性。UCC21750具有高達 ±10A 的峰值拉電流和吸收電流。

輸入側通過 SiO 與輸出側隔離2電容式隔離技術，支持高達 1.5 kV 的電壓RMS工作電壓，12.8 kVPK浪涌抗擾度超過 40 年隔離柵壽命，并提供低器件間偏移和> 150V/ns 共模噪聲抗擾度 （CMTI）。
*附件：ucc21750.pdf

該UCC21750包括最先進的保護功能，例如快速過流和短路檢測、分流電流傳感支持、故障報告、有源米勒鉗位以及輸入和輸出側電源 UVLO，以優化 SiC 和 IGBT 開關行為和穩健性。隔離式模擬轉 PWM 傳感器可用于更輕松的溫度或電壓傳感，進一步提高驅動器的多功能性，并簡化系統設計工作量、尺寸和成本。

特性

• 5.7kV 電壓RMS單通道隔離柵極驅動器
• 高達 2121V 的 SiC MOSFET 和 IGBTPK
• 33V 最大輸出驅動電壓 （VDD – VEE）
• ±10A 驅動強度和分離輸出
• 最小 CMTI 為 150V/ns
• 200ns 響應時間快速 DESAT 保護
• 4-A 內部主動式米勒夾具
• 發生故障時 400mA 軟關斷
• 帶 PWM 輸出的隔離模擬傳感器，用于
  • 使用 NTC、PTC 或熱敏二極管進行溫度傳感
  • 高壓直流母線或相電壓
• 過流警報 FLT 并從 RST/EN 復位
• RST/EN 的快速啟用和禁用響應
• 抑制 < 40ns 噪聲瞬態和輸入引腳上的脈沖
• 12V VDD UVLO，RDY 上電源正常
• 輸入/輸出具有高達 5 V 的過沖/下沖瞬態電壓抗擾度
• 130ns（最大值）傳播延遲和 30ns（最大值）脈沖/部件偏移

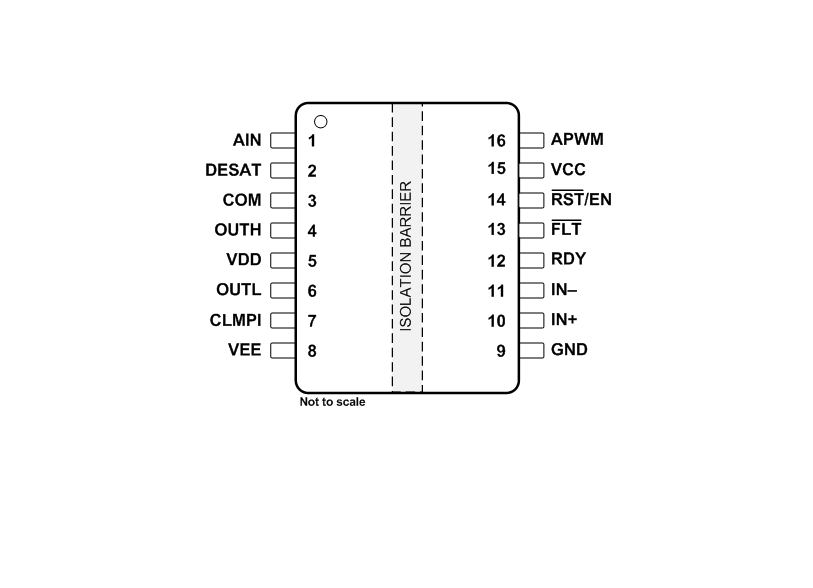

• SOIC-16 DW 封裝，爬電距離和間隙距離> 8 mm
• 工作結溫 –40°C 至 150°C

參數

方框圖

一、產品概述

UCC0是一款專為SiC MOSFET和IGBT設計的-A源/漏增強型隔離單通道門驅動器，適用于工業電機驅動、服務器和電信電源、不間斷電源（UPS）以及太陽能逆變器等應用。該驅動器具有先進的保護功能、高動態性能和魯棒性。

二、主要特性

• ?高隔離電壓?：支持5.7-kV RMS的單通道隔離電壓。
• ?寬電壓范圍?：輸出驅動電壓范圍可達 V（VDD - VEE）。
• ?強驅動能力?：±-A的峰值源/漏電流。
• ?快速保護?：0-ns響應時間的快速DESAT保護。
• ?高CMTI?：最小共模瞬態抑制比（CMTI）為 V/ns。
• ?軟關斷?：-mA的軟關斷電流，防止過電流和短路時的損壞。
• ?隔離模擬傳感?：具有隔離模擬到PWM信號功能，用于溫度或電壓傳感。
• ?多種保護功能?：包括欠壓鎖定（UVLO）、過電流和短路保護、DESAT保護等。

三、應用領域

• 工業電機驅動
• 服務器、電信和工業電源供應
• 不間斷電源（UPS）
• 太陽能逆變器

四、功能描述

• ?電源管理?：輸入側（VCC）支持3 V至. V的寬電壓范圍，輸出側（VDD、VEE）支持3 V至3 V的寬電壓范圍。
• ?驅動能力?：具有±-A的峰值源/漏電流，可直接驅動SiC MOSFET和IGBT模塊。
• ?保護功能?：
  • UVLO：輸入側（VCC）和輸出側（VDD）均具有UVLO保護功能，防止低電壓條件下的誤操作。
  • DESAT保護：快速檢測IGBT的過電流和短路情況，并實現軟關斷以防止損壞。
  • 主動米勒鉗位：防止米勒效應引起的誤開通。
  • 過溫保護：通過監控結溫來防止過熱損壞。
• ?隔離模擬傳感?：將隔離的模擬信號轉換為PWM信號，用于溫度或電壓監測。

五、典型應用

文檔提供了UCC0在半橋電路中的典型應用示例，包括設計要求、詳細設計步驟以及布局指南。典型應用涵蓋了電源系統設計、輸入濾波器設計、PWM互鎖、故障信號處理、開關電阻選擇、功率損耗計算等方面。

六、電源推薦

為確保可靠運行，建議使用低ESR/ESL的陶瓷電容對電源進行旁路處理。推薦在VCC和GND之間使用1 μF的電容，在VDD和COM、VEE和COM之間分別使用 μF的電容。

七、布局指南

• 驅動器應盡可能靠近功率半導體放置，以減小寄生電感。
• 旁路電容應盡可能靠近電源引腳放置。
• COM引腳應連接到SiC MOSFET的源極或IGBT的發射極的凱爾文連接點。
• 輸入側應使用地平面來屏蔽輸入信號，輸出側則根據具體應用場景決定是否使用地平面。
• 避免在隔離屏障下方放置PCB走線或銅層，以防噪聲耦合。
