UCC20225 2.5kVrms,4A/6A雙通道隔離柵極驅動器數據手冊

科技綠洲 ? 2025-05-19 13:50 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

UCC20225 是一款隔離式單輸入、雙輸出柵極驅動器,具有 4A 拉電流和 6A 灌電流峰值電流,采用 5mm x 5mm LGA-13 封裝。它旨在驅動高達 5MHz 的功率晶體管,具有一流的傳播延遲和脈寬失真。

輸入側通過 2.5kV 與兩個輸出驅動器隔離RMS隔離柵,具有最小 100V/ns 的共模瞬態抗擾度 (CMTI)。兩個輸出側驅動器之間的內部功能隔離允許高達 700V 的工作電壓 直流 .
*附件:ucc20225.pdf

UCC20225 允許通過 DT 引腳上的電阻器實現可編程死區時間 (DT)。禁用引腳在設置為高電平時同時關閉兩個輸出,并在保持開路或接地時允許正常作。

該器件接受高達 25V 的 VDD 電源電壓。3V 至 18V 的寬輸入 VCCI 范圍使驅動器適合與模擬和數字控制器連接。所有電源電壓引腳均具有欠壓鎖定 (UVLO) 保護。

憑借所有這些高級功能,UCC20225 可在各種電源應用中實現高功率密度、高效率和穩健性。

特性

  • 單輸入、雙輸出,具有可編程死區時間
  • 5mm x 5mm 節省空間的 LGA-13 封裝
  • 切換參數:
    • 19ns 典型傳播延遲
    • 5ns 最大延遲匹配
    • 6ns 最大脈寬失真
  • CMTI 大于 100V/ns
  • 4A 峰值拉電流、6A 峰值灌電流輸出
  • TTL 和 CMOS 兼容輸入
  • 3V 至 18V 輸入 VCCI 范圍
  • VDD 高達 25V,UVLO 為 8V
  • 可編程死區時間
  • 抑制短于 5ns 的輸入瞬變
  • 快速禁用電源排序

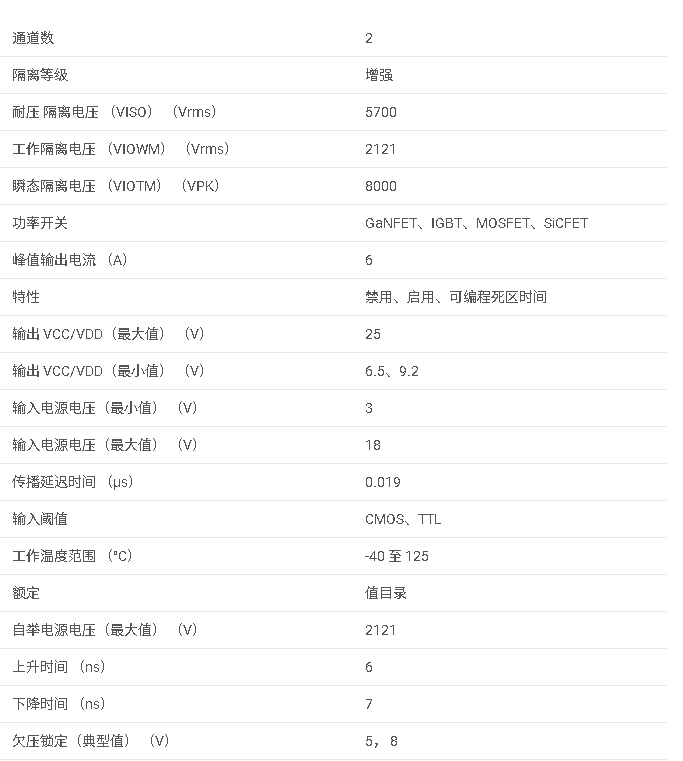

參數

概述

UCC5是一款由Texas Instruments(TI)生產的.-kV RMS隔離雙通道柵極驅動器,適用于驅動功率晶體管MOSFET、IGBT和SiC MOSFET等。該驅動器具有單輸入、雙輸出配置,支持可編程死區時間,并提供高共模瞬態抑制能力(CMTI)和寬輸入電壓范圍。

主要特性

  • ?隔離電壓?:2.5-kV RMS隔離屏障,確保高電氣隔離。
  • ?雙通道輸出?:?jiǎn)屋斎?a target="_blank">信號控制雙通道輸出,支持可編程死區時間。
  • ?高速開關性能?:9-ns典型傳播延遲,-ns最大延遲匹配,6-ns最大脈沖寬度失真。
  • ?高CMTI?:大于0-V/ns的共模瞬態抑制能力,有效抵抗噪聲干擾。
  • ?寬輸入電壓范圍?:3-V至-V的VCCI輸入電壓范圍,適用于多種控制電路
  • ?高輸出電流?:-A峰值源電流和6-A峰值沉電流,適合驅動大功率晶體管。
  • ?可編程死區時間?:通過DT引腳設置死區時間,防止上下橋臂直通。
  • ?保護功能?:具有欠壓鎖定(UVLO)保護、快速禁用功能和短路保護。

應用領域

  • ?服務器、電信、IT和工業基礎設施?:提供高可靠性和高效率的電源管理解決方案。
  • ?AC-DC電源供應?:適用于各種AC-DC轉換器,提高電源轉換效率和穩定性。
  • ?電機驅動和DC-AC太陽能逆變器?:用于驅動電機和太陽能逆變器中的功率晶體管。
  • ?混合動力汽車(HEV)和純電動汽車(BEV)電池充電器?:為電動汽車電池充電器提供高性能的柵極驅動解決方案。

功能描述

輸入與輸出

  • ?單輸入雙輸出?:?jiǎn)蝹€(gè)PWM輸入信號控制兩個獨立的輸出通道A和B。
  • ?可編程死區時間?:通過DT引腳設置輸出通道A和B之間的死區時間,防止直通。
  • ? 欠壓鎖定(UVLO) ?:VCCI和VDD均具有UVLO保護,確保供電電壓不足時輸出被鎖定在低電平。

保護特性

  • ?快速禁用?:通過設置DISABLE引腳為高電平,快速禁用兩個輸出通道。
  • ?短路保護?:內部電路檢測短路條件并采取措施保護功率晶體管。

性能特點

  • ?高速開關?:低傳播延遲和脈沖寬度失真,適合高頻開關應用。
  • ?高CMTI?:有效抑制共模噪聲,提高系統穩定性。

典型應用

UCC5適用于驅動半橋和全橋拓?fù)渲械墓β示w管,如MOSFET和IGBT。在典型應用中,UCC5通過PWM信號控制功率晶體管的開關,實現高效的電能轉換和控制。

電源推薦

  • ?VCCI?:推薦輸入電源電壓范圍為3-V至-V。
  • ?VDDA/VDDB?:推薦輸出電源電壓范圍為.-V至5-V,注意不應超過器件的最大額定電壓。

布局指南

  • ?電容放置?:在VCCI、VDDA和VDDB引腳附近放置低ESR/ESL的旁路電容,以支持高速開關時的瞬態電流需求。
  • ?PCB布局?:注意最小化高電流路徑的寄生電感,確保良好的熱散布和電氣性能。
  • ?隔離性能?:確保隔離屏障兩側的PCB布局滿足隔離要求,避免電氣連接和銅層重疊。
