UCC20225-Q1 系列是單輸入、雙輸出隔離式柵極驅動器，具有 4A 拉電流和 6A 灌電流峰值電流，采用 5mm x 5mm LGA-13 封裝。它旨在驅動高達 5MHz 的功率晶體管，具有一流的傳播延遲和脈寬失真。

輸入側通過 2.5kV 與兩個輸出驅動器隔離RMS隔離柵，具有最小 100V/ns 的共模瞬態抗擾度 （CMTI）。兩個輸出側驅動器之間的內部功能隔離允許高達 700V 的工作電壓 直流 .
*附件：ucc20225-q1.pdf

UCC20225-Q1 系列允許通過 DT 引腳上的電阻器實現可編程死區時間。DIS 引腳在設置為高電平時同時關閉兩個輸出，并在保持接地時允許正常作。

該器件接受高達 25V 的 VDD 電源電壓。從 3V 到 18V 的寬 VCCI 范圍使該驅動器適合與模擬和數字控制器連接。所有電源電壓引腳均具有欠壓鎖定 （UVLO） 保護。

憑借所有這些高級功能，UCC20225-Q1 系列可在各種汽車應用中實現高功率密度、高效率和穩健性。

特性

• 符合 AEC Q100 標準：
  • 設備溫度等級 1
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C6
• 單 PWM 輸入，雙輸出
• 電阻器可編程死區時間
• 4A 峰值拉電流、6A 峰值灌電流輸出
• CMTI 大于 100V/ns
• 切換參數：
  • 19ns 典型傳播延遲
  • 5ns 最大延遲匹配
  • 最大脈寬失真 6ns
• 3V 至 18V 輸入 VCCI 范圍
• VDD 高達 25V，具有 5V 和 8V UVLO 選項
• 抑制短于 5ns 的輸入瞬變
• TTL 和 CMOS 兼容輸入
• 節省空間的 5mm x 5mm LGA-13 封裝
• 安全相關認證：
  • 3535-VPK符合 VDE V 0884-11：2017 的隔離
  • 2500 伏RMS隔離 1 分鐘，符合 UL 1577 標準
  • 符合 GB4943.1-2011 的 CQC 認證

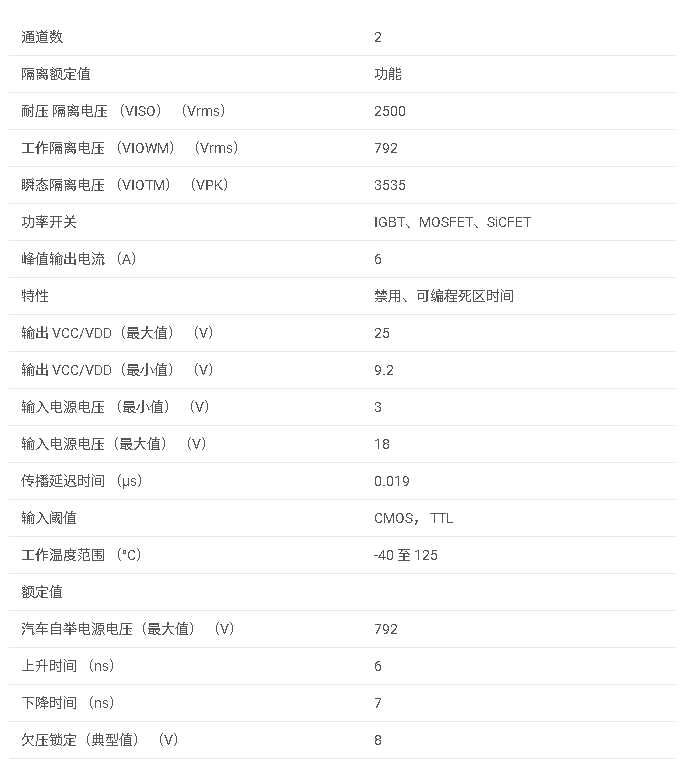

參數

方框圖

一、產品概述

UCC5-Q是一款專為汽車8V系統設計的隔離雙通道門驅動器，適用于驅動功率晶體管。該驅動器具有單輸入雙輸出配置，支持可編程死區時間，并提供高級保護功能。

二、主要特性

• ?AEC-Q認證?：符合汽車電子質量標準。
• ?單輸入雙輸出?：通過單個PWM輸入控制兩個輸出通道。
• ?可編程死區時間?：通過外部電阻調整死區時間，防止橋臂直通。
• ?高電流驅動能力?：源電流高達A，漏電流高達A。
• ?高CMTI?：共模瞬態免疫能力大于0V/ns。
• ?寬輸入電壓范圍?：VCCI輸入電壓范圍為V至V。
• ?寬輸出電壓范圍?：VDD供電電壓高達5V。
• ?保護功能?：包括欠壓鎖定（UVLO）、可編程死區時間和禁用引腳。

三、應用領域

• 汽車外部音頻放大器
• 汽車V系統

四、功能描述

• ?輸入和輸出隔離?：輸入側與兩個輸出驅動器之間通過2.5kV RMS隔離屏障隔離。
• ?UVLO保護?：輸入和輸出側均具備欠壓鎖定功能，防止低電壓條件下的誤操作。
• ?可編程死區時間?：通過DT引腳上的電阻設置死區時間，防止橋臂直通。
• ?禁用引腳?：禁用引腳用于同時關閉兩個輸出通道。
• ?TTL和CMOS兼容輸入?：輸入信號與TTL和CMOS邏輯電平兼容。

五、典型應用

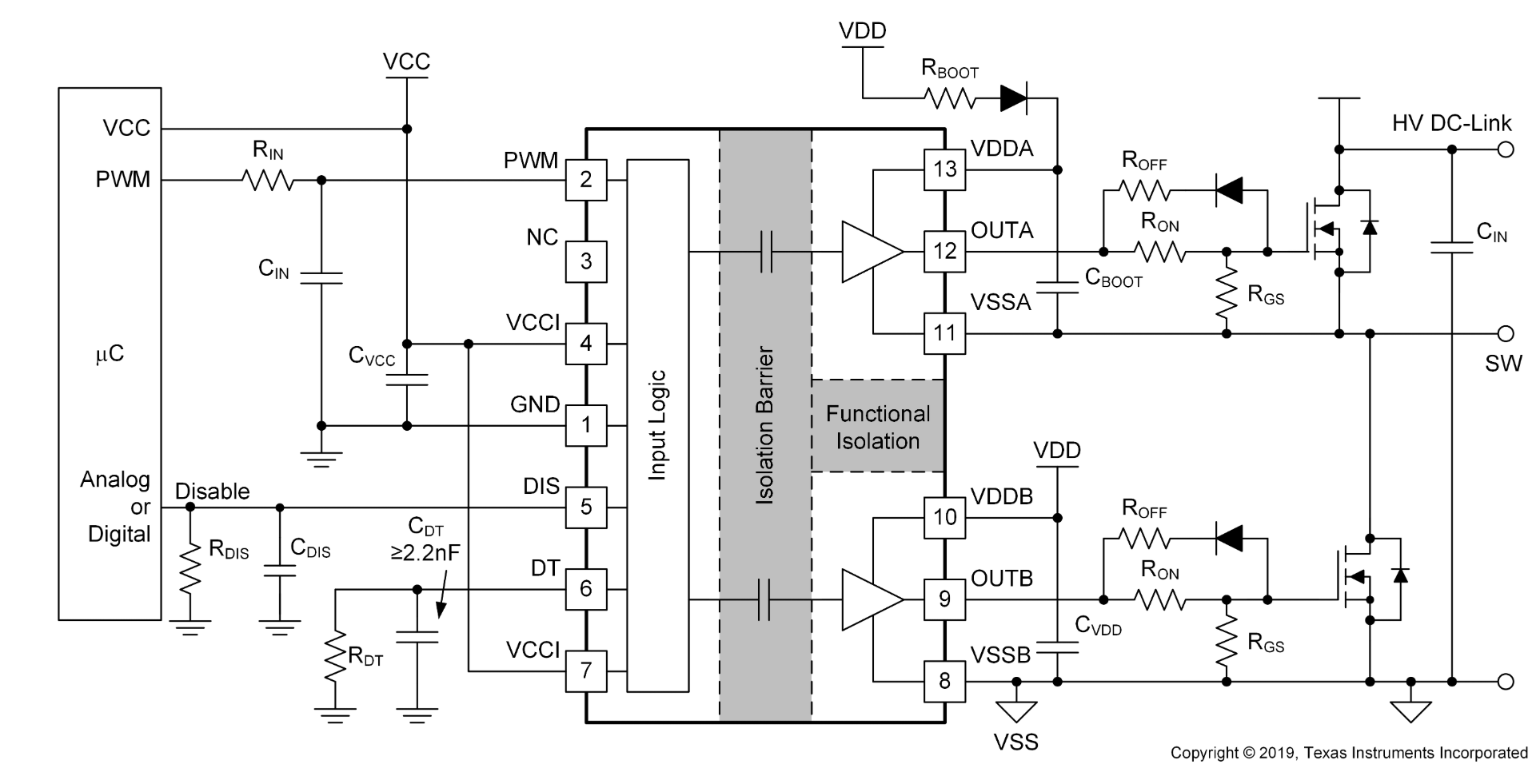

文檔提供了UCC5-Q在驅動半橋MOSFET的典型應用電路，包括設計要求和詳細設計步驟。設計步驟涵蓋了PWM輸入濾波器設計、外部自舉二極管和電阻選擇、門驅動器輸出電阻選擇、門驅動器功率損耗估計、結溫估算等內容。

六、電源推薦

• 推薦使用V至V的VCCI輸入電壓。
• VDDA和VDDB的推薦供電電壓范圍為.V至V（UCC5A-Q1）或.V至V（UCC5-Q）。
• 建議在VCCI和GND之間、VDDA和VSSA之間、VDDB和VSSB之間分別連接旁路電容。

七、布局指南

• ?組件放置?：旁路電容應盡可能靠近相應的電源引腳。
• ?接地考慮?：限制高峰值電流充電和放電的晶體管柵極到最小物理區域，以減小環路電感和最小化噪聲。
• ?高壓隔離?：確保隔離屏障下方沒有PCB走線或銅層，以防止污染并確保隔離性能。
• ?熱考慮?：增加連接到電源引腳的PCB銅層，以提高熱傳導性。
