OPA2376 雙通道、低噪聲、低靜態電流、精密運算放大器技術手冊
OPA376系列代表了具有e-trim?的新一代低噪聲運算放大器，可提供出色的直流精度和交流性能。軌對軌輸入和輸出、低偏移（最大25μV）、低噪聲（7.5 nV/√Hz）、950μA（最大）的靜態電流和5.5-MHz帶寬使該部件對各種精密和便攜式應用非常有吸引力。此外，該設備具有相當寬的供電范圍和出色的電源抑制比，使其對直接由電池運行而無需調節的應用具有吸引力。
數據手冊：*附件：OPA2376 雙通道、低噪聲、低靜態電流、精密運算放大器技術手冊.pdf
OPA376（單版本）提供MicroSIZE SC70-5、SOT-23-5和SOIC-8封裝。OPA2376（雙）提供DSBGA-8、VSSOP-8和SOIC-8封裝。OPA4376（四路）采用TSSOP-14封裝。所有版本均指定在-40°C至+125°C的溫度范圍內運行。
功能
低噪音：7.5 nV/Hz（1 GHz）
0.1 Hz至10 Hz噪音：0.8 pSPP
靜態電流：760 μA（典型值）
低失調電壓：5 yV（典型值）
增益帶寬積：5.5 MHz
軌到軌輸入和輸出
單電源供電
電源電壓：2.2 V至5.5 V
節省空間的套餐：
SC 70，SOT-23，DSBGA，NSSOP，TSSOP

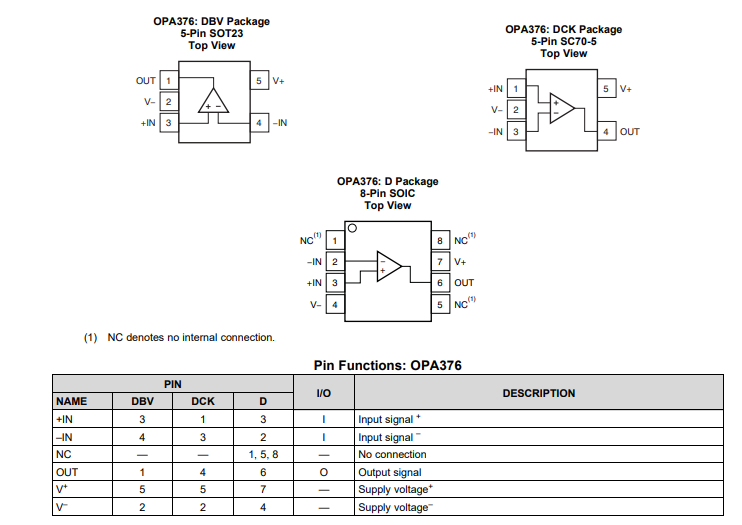

引腳功能和配置

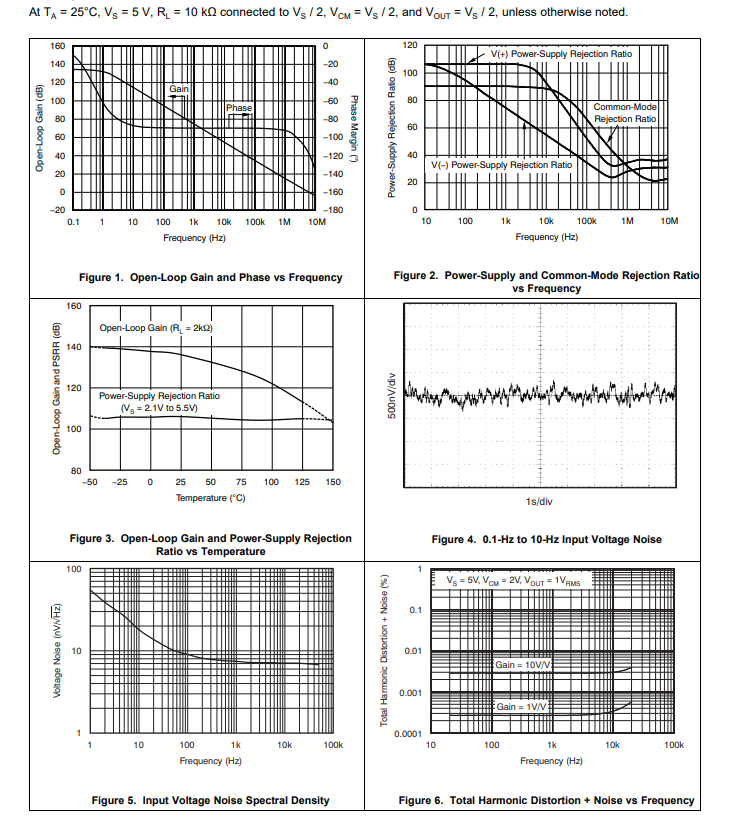

典型特性

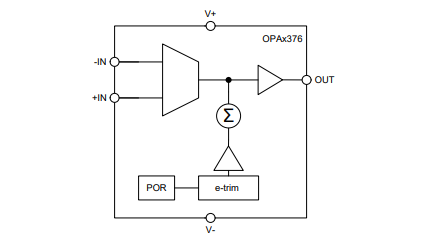

功能方框圖
